Как делают чертёж каркаса беседки

Для кого: для тех, кто хочет перед заказом увидеть схему, понимать её и не принимать красивую картинку за инженерный документ. Сценарий: вам присылают визуализацию или просто общий вид, и вы спрашиваете, есть ли чертёж. Разберём, что такое чертёж каркаса, из чего он состоит и что реально можно попросить у производителя. Ревизия: 29 сентября 2026 (МСК)

Коротко

Визуализация показывает, как беседка будет выглядеть. Чертёж показывает, как она устроена: размеры, оси, положение стоек и обвязок, узлы, спецификацию деталей. Для разборного каркаса на болтах, из профиля 80×80×3 и 40×40×2 мм, чертёж — основа изготовления и сборки. Какие именно документы вы получите и в каком виде, определяет менеджер; мы не обещаем в статье конкретный пакет и не приводим внутренние размеры и допуски. Главное правило: если производитель не может показать схему с размерами, оснований для уверенности в его работе меньше.

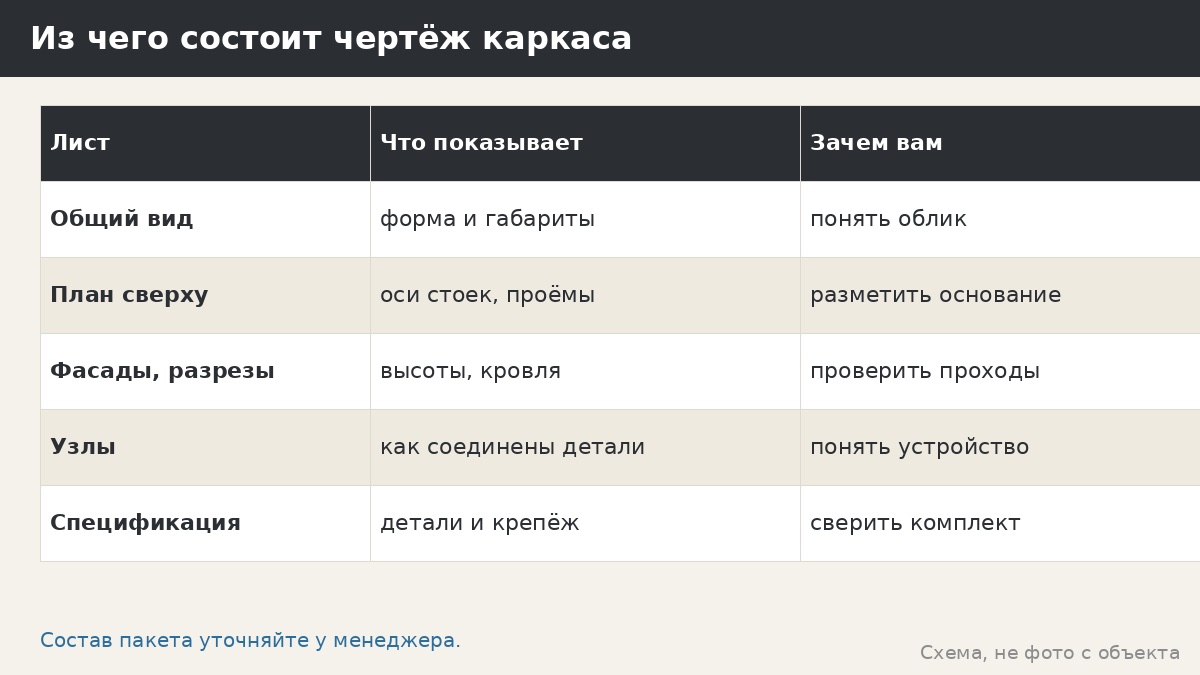

Из чего состоит чертёж каркаса

| Лист или часть | Что показывает | Зачем вам | |---|---|---| | Общий вид | форма, габариты, высоты | понять, как выглядит и вписывается в участок | | План (вид сверху) | оси стоек, расстояния, проёмы | разметить основание, расставить мебель | | Фасады и разрезы | высоты, кровля, стены | проверить высоту и проходы | | Узлы | как соединены детали | понять, что и как крепится | | Спецификация | перечень деталей и крепежа | сверить комплектность | | Схема основания | точки опоры, привязка | подготовить фундамент, плиту или сваи |

Для вас как для заказчика важнее всего план с осями и схема основания: по ним готовят участок. Остальное полезно для понимания и приёмки.

Как рождается чертёж

Сначала фиксируются исходные данные: модель, размер, пожелания, площадка, основание. Затем определяется геометрия: размеры, шаг стоек, высоты, схема кровли. Далее прорабатываются узлы и соединения, подбираются детали. После этого составляется спецификация и схема сборки. В конце документы проверяются и согласуются. Для каталожных моделей большая часть чертежа типовая, для индивидуальных — разрабатывается отдельно. Индивидуальные размеры вне каталога (например, 4×5, 5×5, 6×4) обсуждаются с менеджером, цены не называем.

Оси, привязка и почему это важно

Оси — воображаемые линии, проходящие через центры стоек. Чертёж указывает расстояния между осями, а привязка показывает положение осей относительно границ участка или существующих построек. Ошибка в привязке на несколько сантиметров может привести к тому, что беседка окажется ближе к забору, чем планировалось, или стойки не попадут на опоры основания. Поэтому при разметке проверяйте расстояния от осей до ориентиров, а не только размеры самой беседки.

Разбор случая: разметка по «внешнему габариту»

Гипотетический пример. Заказчик размечает основание по внешним габаритам беседки, а не по осям стоек. Разница равна ширине профиля с каждой стороны. Стойки не попадают на закладные, приходится переделывать. Можно было избежать, внимательно прочитав план: там указаны и оси, и габарит. Урок: перед разметкой переспросить у менеджера, от чего отсчитываются размеры на схеме.

Разбор случая: красивая картинка без размеров

Второй пример. Заказчик получил три красивые визуализации и договор, но без плана. Через месяц выясняется, что высота проёма меньше, чем он ожидал, а мангальная зона мешает. Претензию предъявить не на что: в документах нет размеров. Что нужно было сделать: до подписания попросить план и разрез с размерами, сверить с мебелью и участком. Просьба о чертеже — нормальная, а не придирка.

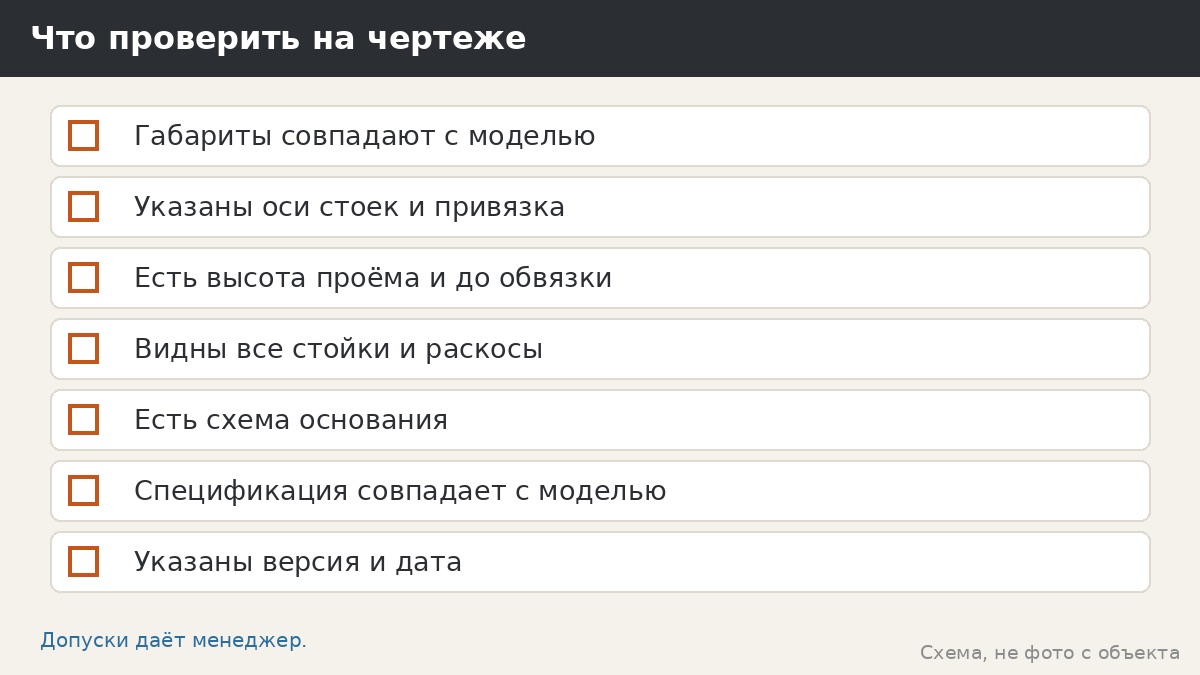

Что проверять на чертеже

Совпадают ли габариты с заказанной моделью. Указаны ли высоты проёма и до низа обвязки. Видны ли все стойки и раскосы. Есть ли схема основания с привязкой к осям. Соответствует ли спецификация модели: количество деталей, комплектность крепежа. Понятно ли, где вход и как расположены панели. Согласованы ли изменения, о которых вы договорились. Если что-то непонятно, задавайте вопросы: хороший производитель объяснит.

Чего в чертеже быть не должно без пояснений

Если на схеме нет масштаба и единиц измерения, если размеры противоречат друг другу, если не отмечены оси, если нет версии и даты, будьте осторожны. Документ без версии не даёт понять, актуальна ли схема. Если вам присылают несколько версий, уточните, какая действующая. Сохраняйте переписку и все версии.

Чертёж и приёмка

Чертёж — эталон, с которым сверяют готовую беседку: размеры, положение стоек, проёмы, высоты. Но чертёж не отменяет допусков и особенностей монтажа. Допуски мы не заявляем и не приводим; уточняйте у менеджера и просите указать в акте приёмки. Сравнивайте не «на глаз», а с рулеткой и уровнем. Фиксируйте отклонения фотографиями и записями.

Основание на чертеже

Схема основания показывает точки опоры и их привязку. Ленточный фундамент, плита или винтовые сваи подбираются на замере, и схема разрабатывается под них. Если вы делаете основание сами или с подрядчиком, передайте ему схему и обсудите допустимые отклонения. Ошибка в основании исправляется дороже, чем на этапе чертежа.

Как читать план сверху за пять минут

Найдите рамку габарита: внешние размеры по длинной и короткой сторонам. Затем найдите оси: обычно они показаны тонкими штрихпунктирными линиями с буквами и цифрами. Проверьте расстояния между осями: они должны соответствовать шагу стоек модели. Найдите проём входа: он отмечен разрывом в стене. Найдите места раскосов и панелей: они показаны косыми линиями или штриховкой. Сверьте с реальными желаниями: стол, скамьи, мангальная зона, проходы. Если что-то не помещается, лучше узнать сейчас. Отметьте карандашом вопросы и отправьте менеджеру списком: так получится быстрее, чем разрозненными сообщениями.

Версии и изменения

Пока модель не изготовлена, чертёж меняется по вашим пожеланиям. После начала изготовления изменения усложняются. Договоритесь о порядке: кто и как вносит правки, как фиксируется итоговая версия, кто её подтверждает. Сохраняйте письменное согласие на итоговую версию: оно понадобится при приёмке. Любые устные правки лучше подтверждать сообщением. Это не формальность, а способ избежать «мы же договаривались» в момент, когда исправлять поздно.

Чертёж и фото участка

Чтобы разметить беседку на участке, полезно нанести чертёж на план участка: показать расстояния до забора, дома, деревьев, коммуникаций. Сделайте фото площадки с нескольких сторон и отправьте менеджеру. Так он заметит то, что вы не заметили: низкие ветви, наклон, столбы, стоки воды. Ответы «встанет» без плана участка стоят немного.

Чего не даёт чертёж

Чертёж не заменяет расчёта, не гарантирует безопасность при неверном основании и не отменяет необходимости приёмки на месте. Он также не является разрешением на строительство и не решает юридических вопросов участка. Мы не даём заключений по нормативам и оформлению; такие вопросы уточняйте в местных службах. Чертёж — инструмент понимания и контроля, а не магическая бумага.

Условные обозначения: что чаще всего путают

Штрихпунктирная линия — ось, сплошная толстая — контур детали, тонкая — размерная линия, пунктир — скрытый контур. Кружок с буквой — метка узла, отсылающая к отдельному листу с деталями. Стрелка у разреза показывает направление взгляда. Цифры на размерных линиях обычно даны в миллиметрах, но единицы всегда должны быть указаны на листе. Если условные обозначения не расшифрованы, попросите легенду. Нормальный чертёж читается без догадок, а спорные места подписаны.

Как хранить документацию

Сохраните схемы в бумажном и электронном виде, а также фото сборки. Подпишите даты и версии. Через несколько лет, при ремонте, замене деталей или переносе беседки, эта папка окажется самым ценным ресурсом. Если беседка продаётся вместе с участком, передайте документы новому владельцу.

Итог

Просите план с осями, схему основания и спецификацию. Сверяйте размеры на площадке и в готовой беседке. Храните версии и письменные согласования. Так вы получите то, что заказали, и сможете это доказать.

Пример вопросов по чертежу, которые задают внимательные заказчики

Что означает эта метка на плане? Где на схеме показан вход и какова его ширина? Какова высота от пола до нижней кромки обвязки? Как расположены раскосы и можно ли поставить стол у этой стены? Какие размеры основания нужны и с каким запасом? Есть ли на схеме места для дополнительных креплений, например под шторы? Каково расстояние от оси до края основания? Записывайте ответы рядом с вопросами: получается персональная памятка, которой удобно пользоваться при разметке и приёмке.

Чертёж как способ сравнить предложения

Если у вас несколько предложений от разных производителей, попросите у каждого схему и положите рядом. Сравните габариты, высоты, шаг стоек, наличие раскосов, состав деталей. Часто оказывается, что «одинаковые» по описанию беседки отличаются числом стоек, сечением и узлами. Сравнивать цены имеет смысл только после того, как вы убедились, что предмет сравнения один и тот же. Мы объясняем свои схемы, а чужие комментировать не будем.

Совет напоследок

Не стесняйтесь просить объяснить непонятное на схеме. Хорошая схема — это разговор, а не приговор.

Ограничения

Мы не приводим допуски, внутренние размеры, число болтов и технические характеристики. Состав пакета документов уточняйте у менеджера. Статья не является проектной документацией. Юридических заключений не даём.

Вопросы менеджеру

• Какие документы я получу до заказа и после?
• Есть ли план с осями и схема основания?
• От чего отсчитываются размеры на схеме?
• Как оформляются изменения по моему запросу?
• Как чертёж используется при приёмке?

Материалы и сроки

Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.

FAQ

Дают ли чертёж до заказа? Состав документов уточняйте у менеджера; попросить схему с размерами — нормально.

Чем чертёж отличается от визуализации? Чертёж показывает размеры и устройство, визуализация — внешний вид.

От чего разметить основание? От осей стоек, а не от внешнего габарита; уточняйте у менеджера.

Нужен ли чертёж для приёмки? Да, это эталон для сверки размеров и комплектности.
