Как подготовить эскиз для лазерной резки: правила для панелей беседки
Как подготовить эскиз для лазерной резки
Для кого: для тех, кто решил заказать индивидуальный узор и хочет подготовить эскиз так, чтобы его приняли с первого раза. Сценарий: у вас есть рисунок, и он выглядит замечательно на бумаге, но металл живёт по своим законам. Ниже — правила эскиза в формате «сделайте так — потому что». Числовых значений (толщины линий, зазоры, радиусы, размеры отверстий) мы не называем: их для вашего проекта сообщает менеджер. Заявлено: панели из стали 3 мм, изготовление с ЧПУ (лазерная резка), индивидуальный узор. Форматы файлов и условия заказа уточняйте у менеджера. Ревизия: 29 сентября 2026 (МСК)
Главная идея
Эскиз для резки — это не картинка, а карта. На ней должно быть однозначно видно, где металл, а где пустота. Всё, что можно истолковать по-разному, лучше упростить. Рисунок должен переживать перевозку, монтаж, ветер, снег и годы. Красота начинается с прочности.
Правило 1. Два цвета
Нарисуйте эскиз в двух цветах: металл и пустота. Никаких градиентов, полутонов и теней. Всё, что «серое», превращается в решение, которое вы не принимали. Если у вас есть тон и объём, оставьте их для картинки-ориентира, а для резки сделайте отдельную схему.
Правило 2. Крупные формы
Мелкие детали на улице не читаются и трудно режутся. Начинайте с крупных форм: силуэт, ветвь, лист, орнамент. Детали добавляйте по мере необходимости. Посмотрите на эскиз с расстояния, как на панель: если деталь пропала, её не стоит рисовать.
Правило 3. Связанность
Каждая часть металла должна быть связана с остальным листом. Кольцо, буква «О», глаз животного — это острова, они выпадут. Их нужно связывать перемычками. Читайте нашу статью про перемычки в узоре. Нарисуйте эскиз и обведите все замкнутые пустоты цветом: внутри каждой окажется остров.
Правило 4. Толщина линий
Металл между двумя прорезями не должен быть тонким. Какая именно толщина допустима, скажет производство; мы числа не называем. Практический способ: попросите у менеджера пример узора и сравните ширину его элементов со своими линиями. Если ваши тоньше, утолщайте.
Правило 5. Углы и радиусы
Острые внутренние углы хуже переносят нагрузку и труднее в покраске. Скругляйте их. Острые наружные углы опасны для рук; читайте нашу статью про острые края панелей. Какие радиусы допустимы, уточняйте у менеджера.
Правило 6. Симметрия и ритм
Повторяющийся рисунок выглядит спокойнее и его проще проверить. Асимметричный требует особого внимания к балансу. Если вы делаете несколько панелей, продумайте стыки: рисунок должен продолжаться. Читайте нашу статью про стыки панелей.
Правило 7. Текст
Если есть надпись, выбирайте простой шрифт и проверьте, как в нём выглядят замкнутые буквы. Внутренние части «О», «Р», «В», «А» нужно связывать. Пусть менеджер подтвердит шрифт письменно. Проверьте орфографию: ошибку в металле не исправить.
Правило 8. Масштаб
Эскиз должен показывать реальный размер панели, а не «примерно». Уточните размеры панелей у менеджера. Эскиз без масштаба всегда придётся переделывать.
Правило 9. Свет и тень
Рисунок будет отбрасывать тень и светиться при подсветке. Читайте наши статьи про тень от узора и подсветку узора. Не рассчитывайте на определённый эффект: он зависит от участка и мы его не заявляем.
Правило 10. Проверка
Покажите эскиз менеджеру до начала работы. Спросите: пригоден ли он, что упростить, какие форматы нужны. Ответы запишите. Внесите правки и покажите ещё раз. Условия согласуйте письменно.

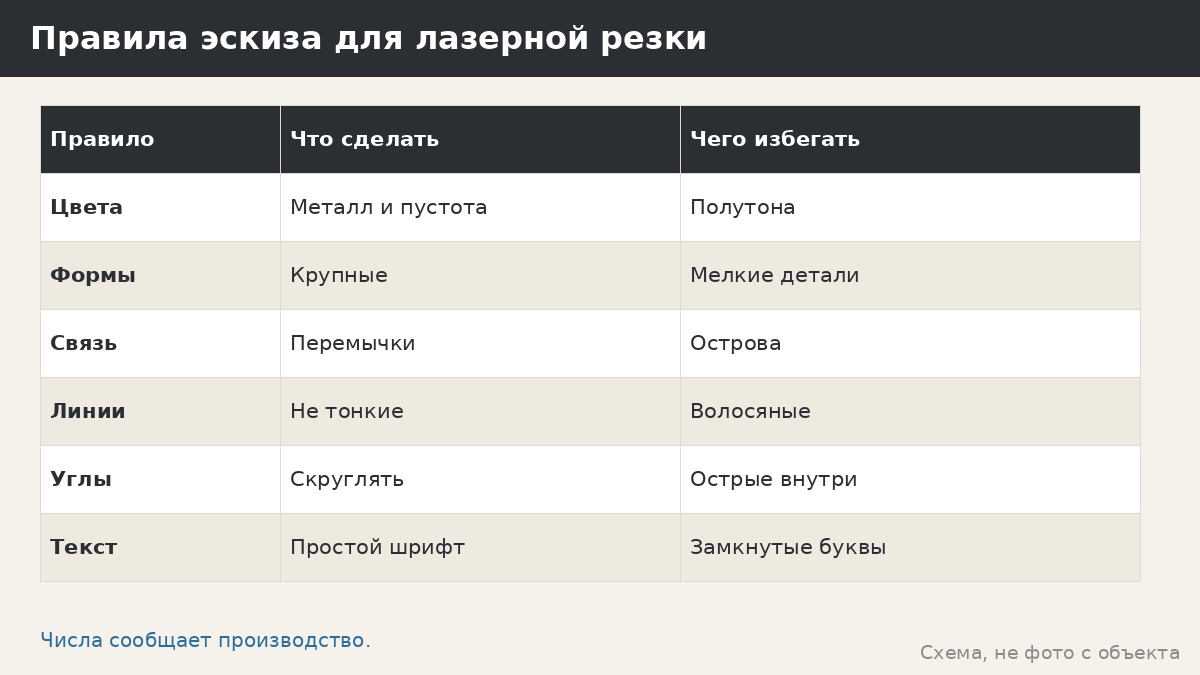

| Правило | Что сделать | Чего избегать | |---|---|---| | Цвета | Металл и пустота | Полутона | | Формы | Крупные | Мелкие детали | | Связь | Перемычки | Острова | | Линии | Не тонкие | Волосяные | | Углы | Скруглять | Острые внутренние | | Текст | Простой шрифт | Замкнутые буквы без связей |
Разбор случая: эскиз с градиентом
Гипотетический пример. Автор прислал красивую иллюстрацию с плавными переходами. Менеджер объяснил, что для резки нужны два цвета. Автор перерисовал эскиз силуэтом и нашёл в нём три острова, которые связал перемычками. Вывод: сначала нужна карта, потом красота.
Разбор случая: слишком мелко
Второй пример. Хозяйка нарисовала узор с мелкими листочками. При просмотре на расстоянии листья слились в пятно. Она укрупнила форму, оставила меньше листьев, и рисунок стал читаться. Вывод: смотрите эскиз с расстояния.
Порядок работы над эскизом
Начните с бумаги. Нарисуйте силуэт крупно, карандашом, без деталей. Потом обведите фломастером всё, что должно остаться металлом, и закрасьте это. Пустоты останутся белыми. Посмотрите на лист: видно ли форму, нет ли одиноких кусочков металла, не слились ли соседние части. Сфотографируйте лист и покажите менеджеру как черновик. Только после этого переносите рисунок в программу или отдавайте дизайнеру. Такой порядок экономит часы, потому что проблемы видны на первом же наброске.
Чем рисовать
Подойдёт любая программа, в которой можно получить чёткие контуры, но какие форматы принимаются, спрашивайте у менеджера заранее. Если вы рисуете от руки, оставьте задачу перевода в контуры тому, кто умеет; уточните, кто и на каких условиях это делает. Не рассчитывайте, что автоматическая «трассировка» фото даст рабочий файл: она обычно порождает множество мелких деталей и острых углов. Читайте нашу статью про векторные форматы для лазерной резки.
Размер эскиза и панели
Эскиз лучше делать сразу в реальных пропорциях панели. Если панель прямоугольная и вытянутая, а эскиз квадратный, рисунок растянется или обрежется. Уточните у менеджера размеры панелей вашей модели. Запишите их и держите перед глазами при рисовании. Нарисуйте рамку и работайте внутри неё. Оставьте по краям поле для крепления: как оно устроено, объяснит менеджер.
Эскиз и крепление
Панель крепится к каркасу, и места крепления не должны совпадать с прорезями. Как устроено крепление в вашей модели, узнайте заранее. Читайте нашу статью про крепление панелей к каркасу. Нарисуйте на эскизе зону, где должен остаться сплошной металл, и не рисуйте туда узор. Не делайте отверстий по краю самостоятельно.
Эскиз и стыки
Если узор продолжается на нескольких панелях, линии на стыках должны совпасть. Небольшое смещение бросается в глаза. Читайте нашу статью про стыки панелей и точность. Спросите менеджера, как рисовать продолжение: нужно ли делать общий рисунок и разрезать его, или каждую панель отдельно. Числа допусков не называем.
Что делать с изображением-ориентиром
Иногда вам нравится картинка, которую нельзя резать напрямую. Используйте её как ориентир: выберите главные линии, упростите, переделайте в силуэт. Не копируйте чужой рисунок один в один. Юридических советов мы не даём, но безопаснее опираться на собственный вариант. Покажите менеджеру и ориентир, и свой эскиз.

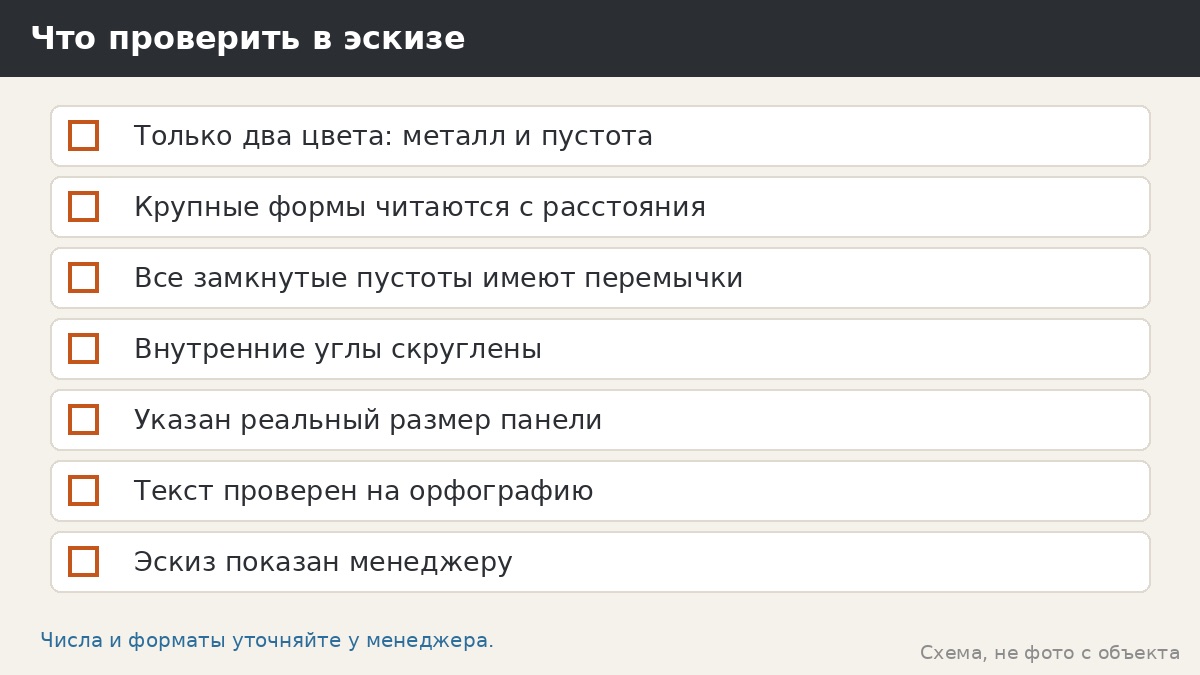

Как понять, что эскиз готов
Эскиз готов, когда вы можете ответить «да» на четыре вопроса. Понятно ли, где металл и где пустота? Держится ли каждая часть на общей основе? Читается ли рисунок с расстояния? Согласовал ли его менеджер? Если хотя бы один ответ «не знаю», вернитесь к правилам. Готовый эскиз сохраните в нескольких копиях.
Типичные ошибки начинающих
Первая — рисовать тонкой «волосяной» линией, которая на металле становится хрупкой нитью. Вторая — забывать про острова и замкнутые контуры. Третья — использовать градиенты и тени. Четвёртая — рисовать мелко, а потом удивляться, что с расстояния рисунок не виден. Пятая — не оставлять поля для крепления. Шестая — не проверять текст на орфографию. Каждую ошибку можно заметить на бумаге за пять минут, если заранее знать, что искать.
Как показать эскиз менеджеру
Отправьте эскиз в двух видах: как есть и в уменьшенном варианте, чтобы был виден общий рисунок. Добавьте описание: для какой модели, какие стены, какого размера панель. Задайте вопросы: пригоден ли эскиз, что упростить, какие форматы нужны. Попросите ответить письменно. Если вопросов нет, всё равно попросите подтвердить получение.
Что делать после ответа
Внесите правки, покажите ещё раз. Не считайте правки поражением: почти любой эскиз проходит несколько итераций. Каждый шаг делает рисунок пригоднее для металла. Когда менеджер подтвердит, что эскиз пригоден, переходите к макету на беседке. Проверьте макет внимательно и только потом соглашайтесь.
Эскиз для семьи, а не только для металла
Эскиз — ещё и способ договориться дома. Покажите его всем, кто будет пользоваться беседкой, и спросите, что им нравится. Дети часто замечают то, что взрослые пропускают: слишком страшные зубы у зверя, непонятный символ. Мнение пожилых родственников бывает полезно по поводу читаемости. Соберите замечания до отправки менеджеру, чтобы не менять макет после согласования. Правки на этапе бумаги ничего не стоят, а после резки их сделать нельзя.
Эскиз и настроение
Одно и то же изображение может быть тревожным или тёплым в зависимости от линий. Острые углы и резкие формы создают напряжение, плавные — спокойствие. Подумайте, какое настроение вам нужно вечером у беседки. Можно нарисовать два варианта и выбрать по впечатлению. Мы оценок настроения не даём: это вопрос вашего вкуса.
Эскиз и хранение
Сохраните эскиз в нескольких копиях: исходник, версию для менеджера, финальную. Подпишите даты. Если в будущем захотите добавить панели или заменить, файл пригодится. Храните и переписку с согласованием: она объясняет, почему рисунок выглядит именно так.
Ограничения
Мы не называем толщины линий, размеры отверстий, радиусы, допуски, форматы файлов, цены и сроки. Все параметры вашего эскиза согласует менеджер. Обязательств статья не создаёт.
Вопросы менеджеру
- Какие форматы файлов принимаются?
- Каковы ограничения по тонким линиям и мелким деталям?
- Как проверить эскиз перед резкой?
- Какой размер панелей в моей модели?
- Как согласуются правки?
Материалы и сроки
Панели наших беседок — сталь 3 мм, изготовление с ЧПУ (лазерная резка); узоры: лофт, «Медведи», «Лоси», а также индивидуальный узор. Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм; обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Можно ли отправить фотографию? Фото нужно превратить в контуры; уточните формат у менеджера.
Что такое остров в узоре? Замкнутый участок металла внутри прорези; его нужно связать перемычкой.
Какой должна быть толщина линий? Числа сообщает производство; мы их не называем.
Кто проверяет эскиз? Менеджер и производство; условия уточняйте.
Что дальше
