Геометрия каркаса беседки: допуски, диагонали и перекосы — как проверить самому
Геометрия каркаса беседки: допуски и перекосы
Для кого: для заказчиков, которые хотят убедиться, что беседка собрана ровно, и для тех, кто готовит основание. Сценарий: беседка собрана, но глаз цепляется: то ли крыша чуть «уехала», то ли проём не прямоугольный. Как отличить оптический обман от реального перекоса и что с этим делать. Ревизия: 29 сентября 2026 (МСК)
Что такое геометрия каркаса
Геометрия — это соответствие собранной конструкции проектной схеме: прямые углы в плане, вертикальные стойки, горизонтальные обвязки, одинаковые расстояния между одинаковыми узлами. Когда геометрия в порядке, болты встают в отверстия без усилия, кровля ложится ровно, панели не приходится подгонять, а нагрузка распределяется так, как задумано. Когда геометрия нарушена, конструкция начинает «бороться сама с собой»: узлы перетянуты в одних местах и болтаются в других, листы кровли идут волной, а на ветру появляется скрип.
Каркас у нас разборный, на болтовых соединениях, из профиля 80×80×3 и 40×40×2 мм. Детали изготавливаются на производстве в Москве, на Складочной, по схеме модели, поэтому основные размеры деталей заданы заранее. Геометрию на участке в основном определяют три вещи: основание, аккуратность сборки и затяжка узлов в правильном порядке. Допустимые отклонения для вашей модели называет менеджер; мы здесь не заявляем числовых допусков и не подменяем ими документы на изделие.
Пять проверок, которые можно сделать рулеткой и уровнем

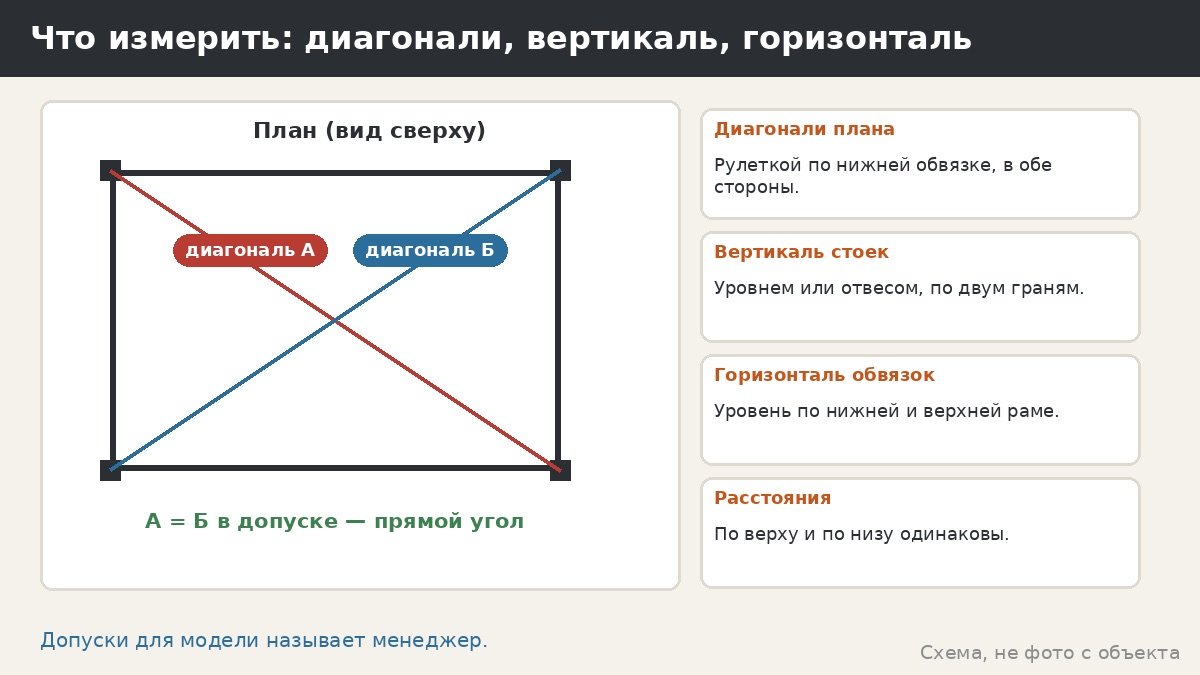

Первая проверка — диагонали плана. Измерьте расстояние между противоположными углами по нижней обвязке в обе стороны. Если диагонали совпадают в пределах допуска, прямоугольник прямой. Различие в несколько сантиметров означает перекос. Вторая — вертикаль стоек: приложите длинный уровень или отвес к двум соседним граням каждой стойки. Третья — горизонталь обвязок: уровень по нижней и верхней раме. Четвёртая — диагонали стен: они показывают, не «сложилась» ли боковая рама. Пятая — расстояния между стойками по верху и по низу: они должны совпадать.
| Проверка | Инструмент | Что означает отклонение | |---|---|---| | Диагонали плана | рулетка | основание или рама сложены в параллелограмм | | Вертикаль стоек | уровень, отвес | стойка наклонена: проблема в пластине или основании | | Горизонталь обвязок | уровень | опоры на разной высоте или прогиб | | Диагонали стен | рулетка | боковая рама перекошена, связи не затянуты | | Расстояния по верху и низу | рулетка | стойки «завалены» внутрь или наружу |
Числа в таблице не приводятся намеренно: допуски определяет производитель для конкретной модели и способа сборки.

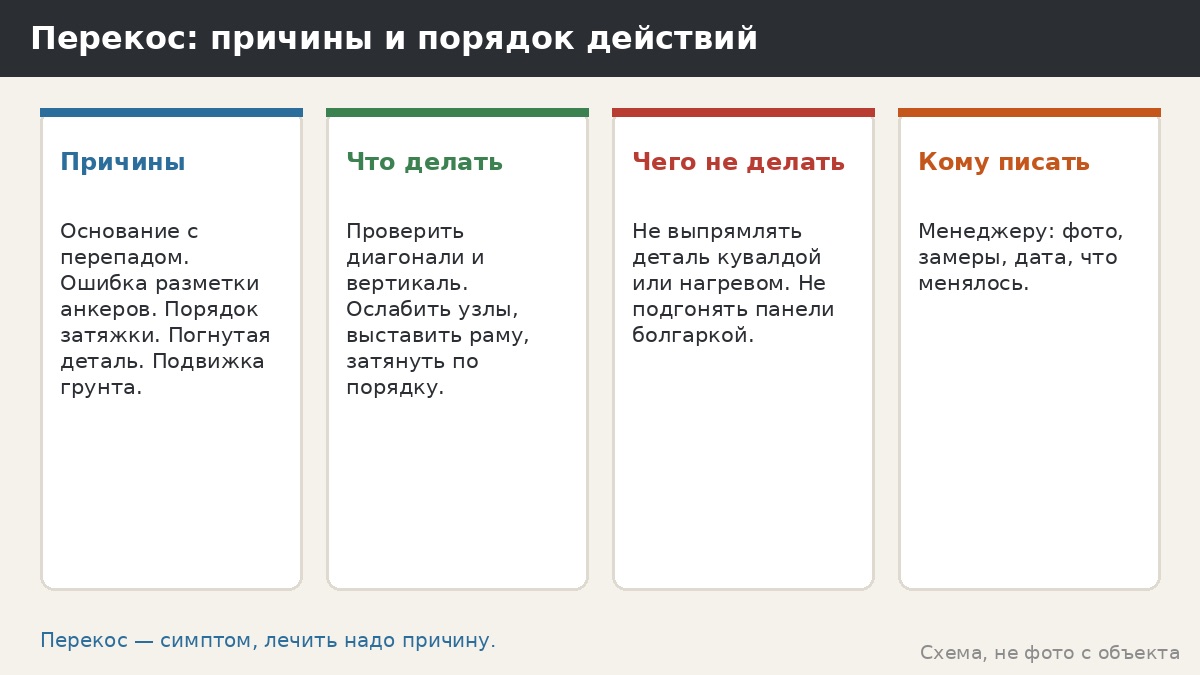

Откуда берутся перекосы
Чаще всего виновато основание. Плита или лента, залитые с перепадом, дают разную высоту опор; винтовые сваи, выставленные «на глаз», дают разные отметки оголовков; разметка анкеров с ошибкой заставляет стойки вставать не туда. Второй источник — порядок сборки: если затянуть узлы одной стороны до упора, не выставив раму, конструкция фиксируется уже кривой. Третий — повреждения при перевозке и хранении: погнутая деталь не встанет в проектное положение сколько ни затягивай. Четвёртый — движения основания после сборки: грунт осел, плита повело морозным пучением.
Важно различать «геометрия с самого начала» и «геометрия ушла со временем». Первое исправляют при монтаже, пока бригада на месте. Второе требует осмотра основания и, возможно, выравнивания.
Разбор случая: диагонали не сошлись
Гипотетический пример. Заказчик заранее замерил основание рулеткой: одна диагональ на несколько сантиметров длиннее другой. Он решил, что «в каркасе всё выровняется». Не выровнялось: при сборке отверстия пластин не совпали с анкерами, бригада остановилась. Пришлось сверять разметку и корректировать положение части анкеров. Урок простой: диагонали проверяют до приезда монтажников, а не после. Проверка занимает десять минут и экономит день.
Разбор случая: крыша «уехала»
Второй пример. Через год после установки хозяин замечает, что линия конька не параллельна линии земли. Он проверяет стойки уровнем и находит, что одна из них отклонилась. Смотрит на основание: под пластиной образовалась щель, часть плиты просела. Подтяжка болтов не помогла бы: причина не в узле, а в опоре. Решение согласуется с менеджером: выравнивание основания, подкладки или другое, в зависимости от причины. Мораль: перекос — симптом, а лечить надо причину.
Порядок сборки, который сохраняет геометрию
Хорошая бригада соблюдает общий принцип: сначала собрать «вчерне», потом выставить, потом затянуть окончательно. Стойки ставят на пластины и придерживают, соединяют обвязками, проверяют диагонали и вертикаль, добавляют связи и раскосы, снова проверяют, и только после этого затягивают узлы по согласованному порядку. Затяжка «по кругу», понемногу, не даёт узлу увести раму. Кровлю укладывают на уже выставленный каркас: кровля не исправляет перекос, она его повторяет.
Что можно исправить сразу, а что нельзя
Небольшие отклонения по вертикали иногда исправляют регулировкой в узле или подкладкой под пластину, если это предусмотрено конструкцией. Отклонения диагоналей исправляют перед окончательной затяжкой: ослабляют узлы, выставляют раму по замеру, затягивают. А вот погнутую деталь «выправлять» кувалдой или нагревом не стоит: это портит покрытие и меняет свойства металла. Деталь меняют. Разборный каркас удобен как раз тем, что заменяется отдельный элемент.
Как фиксировать геометрию на будущее
Сфотографируйте беседку со всех сторон в день приёмки и запишите ключевые размеры: диагонали плана, расстояния между стойками, показания уровня на нескольких узлах. Через сезон повторите. Если цифры не изменились, основание стабильно. Если меняются, вы вовремя увидите тенденцию. Держите записи вместе со схемой участка и спецификацией.
Когда геометрию проверять особенно внимательно
Есть ситуации, где ошибка обходится дороже. Остеклённые и закрытые модели чувствительнее к перекосам: стёкла и стыки не любят деформаций. Беседки на склоне и на винтовых сваях чаще страдают от разницы высот. Модели с тяжёлой кровлей и подвесными элементами быстрее показывают проблемы. Основание, залитое другой бригадой, — повод проверить всё вдвойне. В этих случаях полезно договориться о проверке вместе с менеджером на замере.
Геометрия и панели: почему стальные листы не прощают перекосов
Декоративные панели из стали 3 мм с ЧПУ или лазерной резкой изготавливаются по точному контуру. Если рама «повела», панель либо не встанет в проём, либо встанет с натягом, и рисунок узора будет выглядеть перекошенным. Производитель не «подгоняет» панель на месте болгаркой: это портит покрытие. Поэтому при монтаже панели ставят после того, как рама проверена. Если между панелью и стойкой зазор с одной стороны заметно больше, чем с другой, это сигнал вернуться к проверке вертикали.
Кровля как индикатор
Кровля хорошо показывает, что с геометрией не всё в порядке. Металлочерепица и подшивка ложатся на прогоны и стропила: если рама перекошена, стыки листов расходятся клином, нахлёсты получаются разной ширины, а свес с одной стороны больше, чем с другой. Проверьте это снизу и издали: линия карниза должна быть ровной, свесы одинаковыми. Не поднимайтесь на крышу без необходимости. Если вы видите клиновидный зазор, сфотографируйте и передайте менеджеру: по фото часто можно понять, где искать причину.
Что нужно знать про допуски
Слово «допуск» означает допустимое отклонение, а не «норму, которую можно нарушить». Допуски нужны потому, что ни один размер не выдерживается идеально: металл имеет технологический разброс, отверстия просверлены с определённой точностью, основание сделано вручную. В разумных пределах болтовое соединение эти отклонения выбирает: отверстия в пластинах и обвязках делают с запасом. Проблема начинается, когда сумма мелких отклонений превышает запас. Тогда рама «не садится». Поэтому важно не гнаться за идеалом в один миллиметр, а следить за суммой: диагонали, вертикаль и горизонталь в разумных пределах, а любые расхождения обсуждать с менеджером.
Как подготовить основание, чтобы геометрия сошлась
Практический список для тех, кто делает основание сам или заказывает его отдельно. Получите от менеджера схему расположения стоек с осевыми размерами. Разметьте оси шнуром и колышками, проверьте диагонали разметки. Залейте или установите основание с учётом перепада высот, проверьте поверхность уровнем. Перед приездом монтажников ещё раз проверьте диагонали и отметки, сфотографируйте результат и отправьте менеджеру. Если что-то не сходится, лучше узнать об этом за неделю, чем в день сборки. Ленточный фундамент, плита или винтовые сваи выбираются на замере, и тип основания влияет на способ выравнивания.
Инструменты и приёмы для точных замеров
Для проверки геометрии не нужны дорогие приборы. Хватит рулетки длиной не меньше диагонали, длинного уровня или отвеса, шнура и колышков. Лазерный уровень удобнее, но не обязателен. Рулетку тянут без провиса и от одной и той же точки на обеих стойках, иначе диагонали окажутся разными из-за погрешности замера. Лучше измерять вдвоём и записывать каждое значение сразу. Повторите замер второй раз: если результаты совпали, им можно верить. Сфотографируйте рулетку на отметке, это пригодится, если потом потребуется обсуждать цифры с менеджером или бригадой.
Геометрия и сезонные изменения
Даже идеально собранная беседка живёт вместе с основанием. Весной, когда грунт оттаивает, возможны небольшие подвижки, летом сухая глина усаживается, осенью размокший грунт меняет несущие свойства. Поэтому осмотр геометрии стоит привязать к сезонам: весной после схода снега и осенью перед зимой. Если беседка стоит на винтовых сваях или ленте, обращайте внимание на разницу отметок по углам. Если на плите, смотрите на трещины и щели под пластинами. Такие простые наблюдения быстро показывают, что основание стабильно или требует внимания.
Ограничения
Мы не заявляем числовые допуски геометрии, моменты затяжки и нормативные значения: они определяются моделью и документацией. Статья не заменяет акт приёмки и инженерное заключение. Оценка нагрузок — ориентировочно, уточняйте по СП и на замере.
Вопросы менеджеру
- Какие допуски по диагоналям и вертикали для моей модели?
- Как выставляются стойки по высоте и что делать при перепаде основания?
- В каком порядке затягиваются узлы?
- Что делать, если деталь пришла погнутой?
- Как проверить геометрию после первой зимы?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Как быстро проверить, прямой ли каркас? Измерьте диагонали плана и проверьте вертикаль стоек уровнем. Допуски для вашей модели уточните у менеджера.
Можно ли исправить перекос подтяжкой болтов? Только если причина в ослабших узлах. Если виновато основание, нужно выравнивать основание.
Что делать с погнутой деталью? Заменить. Выпрямлять кувалдой или нагревом не стоит.
Почему важно проверять до сборки? Основание проще поправить до монтажа, чем перестраивать каркас после.
Что дальше
