Каркас металлической беседки: из чего он состоит — стойки, обвязка, прогоны, стропила и узлы
Каркас металлической беседки: из чего он состоит
Для кого: для тех, кто читал про панели, кровлю и цены, но так и не понял, что именно держит всё это над землёй. Сценарий: вы открываете карточку модели, видите «каркас — профиль 80×80×3 мм» и хотите понять, что за этой строкой стоит: сколько там деталей, как они соединены и на что смотреть при выборе. Ревизия: 29 сентября 2026 (МСК)
Короткий ответ
Каркас нашей беседки — это разборная рама из стальных профильных труб на болтовых соединениях. Основной профиль — 80×80×3 мм (сечение 80 на 80 мм при толщине стенки 3 мм), вспомогательный — 40×40×2 мм. Из первого делают то, что несёт: стойки и основные балки. Из второго — то, что связывает и подпирает: лёгкие перемычки и элементы обвязки, где нагрузка меньше. Сверху на каркас ложатся кровля и подшивка, сбоку крепятся стальные панели 3 мм, снизу каркас опирается на основание. Точную раскладку деталей по моделям в открытых материалах мы не публикуем, поэтому ниже общая логика, а конкретику подтверждает менеджер.

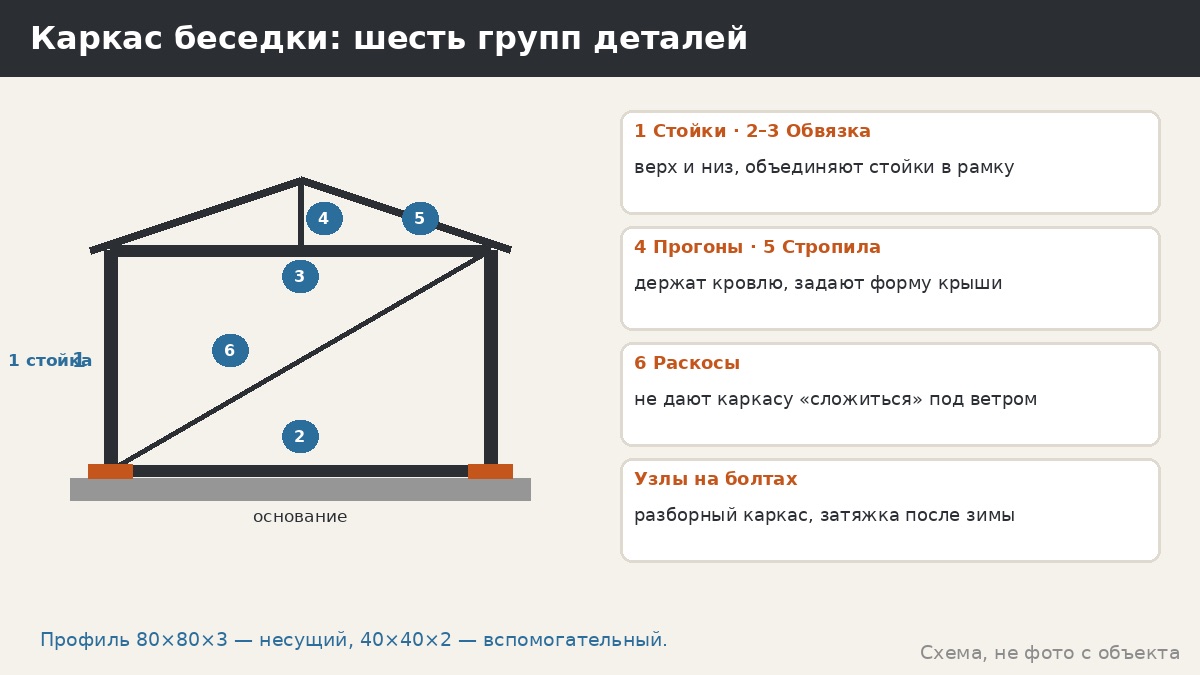

Шесть групп деталей
Любой каркас беседки можно разобрать на шесть групп. Названия строительные, но ничего сложного в них нет.
- Стойки. Вертикальные опоры по углам и, в больших размерах, по сторонам. Они передают вес кровли и нагрузки от снега и ветра вниз, на основание.
- Нижняя обвязка. Горизонтальный контур у основания. Он держит стойки на месте и задаёт форму плана.
- Верхняя обвязка. Горизонтальный контур на уровне верха стоек. Она объединяет стойки в жёсткую рамку и служит опорой для кровли.
- Прогоны. Горизонтальные балки, которые лежат поперёк или вдоль кровли и держат её покрытие.
- Стропила или ребра кровли. Наклонные элементы, задающие форму крыши.
- Раскосы и связи. Наклонные и диагональные элементы, которые не дают каркасу «складываться» в ромб под ветром.
Про каждую группу у нас есть отдельная статья раздела; здесь важно увидеть картину целиком.
Как это работает: путь нагрузки
Проще всего понять каркас, проследив путь нагрузки. Снег ложится на кровлю. Кровля передаёт вес на стропила и прогоны. Они опираются на верхнюю обвязку. Обвязка отдаёт нагрузку на стойки. Стойки через опорные пластины передают её на основание, а основание — на грунт. Ветер идёт другим путём: давит на панели и кровлю сбоку, и рамка должна не сложиться и не сдвинуться. Для этого нужны жёсткие узлы и раскосы. Если в цепочке есть слабое звено, страдает вся конструкция. Поэтому качество каркаса определяется не толщиной одной трубы, а согласованностью всей цепочки.
Что значит «80×80×3»
Запись читается так: квадратная труба со стороной 80 мм и толщиной стенки 3 мм. Внутри она пустая, что делает её лёгкой при высокой жёсткости. Чем больше сторона и толще стенка, тем труба лучше сопротивляется изгибу и сжатию. 40×40×2 мм — вдвое меньше по стороне и тоньше по стенке, поэтому она заметно слабее и подходит для второстепенных задач. Мы не называем вес метра трубы и не даём расчётных характеристик по моделям; для понимания достаточно правила: 80×80×3 — несущая, 40×40×2 — вспомогательная.
Разборный каркас: что это значит
Каркас разборный на болтовых соединениях: детали приходят на участок отдельными узлами и собираются болтами примерно за один день. Это удобно для доставки, монтажа и возможного переноса. Но у разборности есть цена: болтовые узлы нужно затягивать правильно и проверять после первой зимы. Подробнее о сравнении болтового и сварного каркаса — в отдельной статье раздела. Здесь достаточно понимать, что разборный каркас не «слабее» сварного по определению: всё зависит от проектирования узлов и качества крепежа.
Таблица: деталь, роль, что проверить
| Деталь | Роль | Что проверить при приёмке | |---|---|---| | Стойка | несёт кровлю и нагрузки | вертикальность, отсутствие вмятин | | Нижняя обвязка | держит контур и стойки | ровность, совпадение с основанием | | Верхняя обвязка | объединяет стойки, опора кровли | геометрия, затяжка узлов | | Прогон | держит покрытие кровли | отсутствие прогиба, крепление | | Стропило | формирует крышу | одинаковый уклон, целостность | | Раскос | не даёт «сложиться» | наличие, крепление в узлах | | Опорная пластина | передаёт нагрузку на основание | ровная посадка, крепёж | | Болты и гайки | соединяют узлы | комплектность, затяжка |
Разбор случая: выбор между двумя предложениями
Гипотетический пример без конкретных людей. Заказчик сравнивает две беседки одного размера. У первой в описании «каркас 80×80×3 мм», у второй — «металлический каркас» без размеров. Цены различаются на пятую часть. Какое из предложений дороже по делу? Без сечений и толщины стенки сравнивать нельзя. Заказчик просит у второго продавца сечения и толщину стенки, сколько стоек и где они стоят, есть ли раскосы. Ответ «уточним» или отказ — сигнал, что сравнение делать не из чего. Мы просто публикуем 80×80×3 и 40×40×2 мм, а остальные подробности называет менеджер по конкретной модели.
Разбор случая: беседка 3×4 и вопрос про количество стоек
Гипотетический пример. Заказчик видит на фото шесть стоек у 3×4 и спрашивает: почему не четыре? Логика такая: чем больше пролёт между опорами, тем сильнее прогибаются балки. Дополнительные стойки по длинной стороне уменьшают пролёт и позволяют держать кровлю без утяжеления профиля. Сколько стоек у вашей модели и почему, расскажет менеджер: мы не описываем схемы расстановки в общих материалах.
Каркас и остальные части беседки
Каркас — не вся беседка. К нему крепятся панели из стали 3 мм с лазерной резкой (лофт, «Медведи», «Лоси», индивидуальный узор), кровля из металлочерепицы или профнастила С8 с подшивкой, пол из влагостойкой нескользящей фанеры (ДПК — опция). Все эти элементы вешаются на каркас и передают на него свой вес. Значит, при выборе панелей и кровли стоит подумать о том, как они влияют на нагрузки: сплошные панели создают больше парусности, чем ажурные; тяжёлая кровля требует более мощных прогонов. Подробности по серии — вопрос менеджеру.
Как читать описание каркаса в карточке
В карточках моделей и в переписке с менеджером встречаются одни и те же слова, и полезно знать, что за ними стоит. «Профиль 80×80×3» говорит о сечении и толщине стенки главных элементов. «Разборный» означает, что узлы болтовые. «Оцинкован» или «цинкосодержащий грунт» — что защита включает цинк, хотя это не то же самое, что горячее цинкование; различие мы разбираем в отдельной статье раздела. «Порошковая окраска» — покрытие, которое наносят в виде порошка и запекают в камере полимеризации. «Жёсткий каркас» — сообщение о том, что есть раскосы или другие связи; спросите, где именно.
Слова вроде «усиленный» и «мощный» без цифр ничего не сообщают. Просите цифры: сечение, толщина, число стоек, шаг прогонов. Если они недоступны, это не значит, что каркас плохой, но сравнивать такие предложения нельзя, и разумно попросить показать деталь или чертёж перед оплатой.
Что каркас не показывает на фото
На фотографиях беседки виден силуэт, но не видны узлы, сварные швы (если они есть), качество болтов, толщина покрытия и точность геометрии. Красивая окраска может скрывать слабые места, а ровный вид — перекос в пределах допуска. Поэтому приёмку каркаса проверяют руками и инструментом: вертикальность стоек, диагонали, затяжка болтов, целостность покрытия в узлах. Порядок проверки описан в отдельной статье этого раздела. Настройте себя на то, что фото — это реклама, а надёжность проверяется на месте.
Как каркас связан с ценой
На цену беседки каркас влияет прямо: чем больше размер и сложнее конструкция, тем больше металла, обработки и работы. Но цена не сводится к килограммам металла: в неё входят панели, кровля, лазерная резка, окраска, доставка и монтаж. Цены «от» по каталогу, например Старт 2×2 — от 95 000 ₽, Лофт 3×4 — от 185 000 ₽, Медведи 3×3 — от 240 000 ₽, Лоси 4×3 — цена «от» в карточке каталога, относятся к базовой комплектации; основание и опции считаются отдельно. Сравнивать беседки по цене за килограмм каркаса бессмысленно, потому что вы платите за готовое изделие, а не за металлолом.
Каркас и разные серии
В сериях Графит (Старт, Лофт, Медведи, Лоси) и Панорама (Капсула, Веранда+, Салон) каркас общий по принципу: стальной профиль, болтовые узлы, покраска. Отличаются размеры, панели, остекление и кровля. В остеклённых сериях к каркасу добавляются рамы и стёкла, которые тоже создают нагрузки. Поэтому вопрос «одинаков ли каркас у двух моделей одного размера» лучше задавать менеджеру напрямую: мы не утверждаем, что он совпадает.
Защита каркаса от коррозии
Стальной профиль без защиты ржавеет, поэтому обработка — обязательная часть. У нас она включает пескоструй, цинкосодержащий грунт и порошковую окраску в камере полимеризации; срок службы 10+ лет. Порядок такой: пескоструй убирает окалину и готовит поверхность, грунт с цинком защищает металл, порошковая краска создаёт плотное покрытие. Подробнее — в разделе про покрытие и краску. Если вы сомневаетесь, что защита выдержит вашу среду (близость воды, промышленные выбросы), задайте вопрос менеджеру заранее.

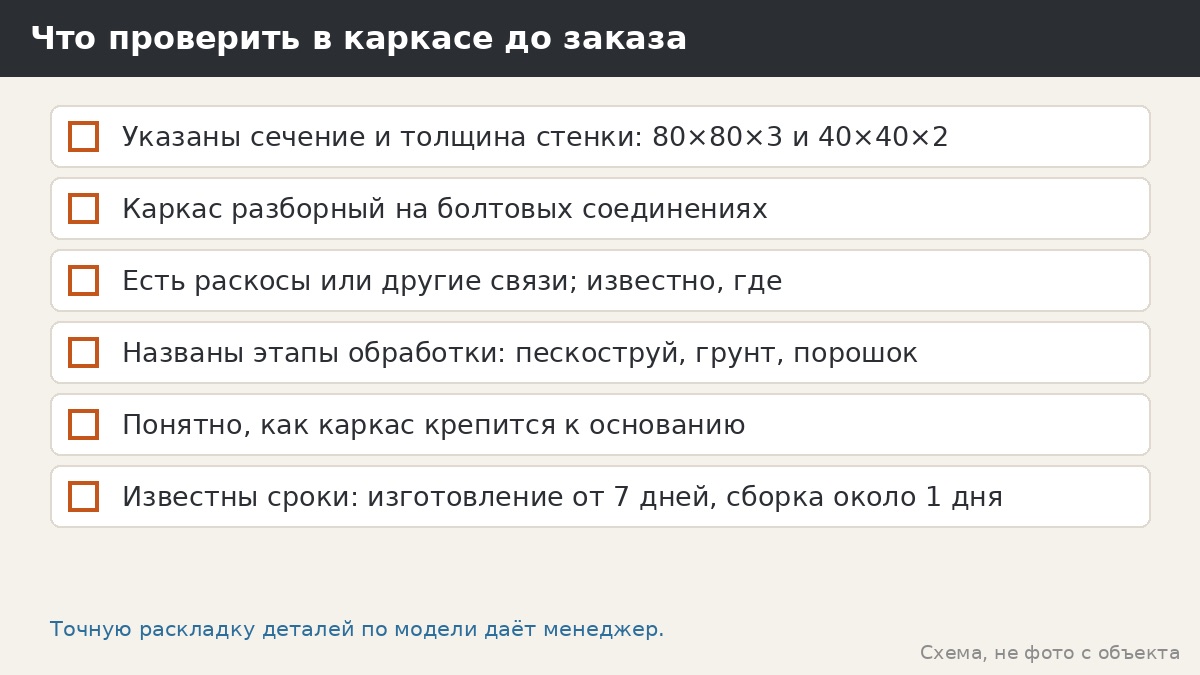

На что смотреть при выборе
- Сечения и толщина стенки указаны и подтверждены.
- Каркас разборный на болтах, а не «какой-то сварной по факту».
- Есть раскосы или другие жёсткие связи.
- Обработка перечислена по этапам.
- Известно, как каркас крепится к основанию.
- Понятны сроки изготовления (от 7 дней) и сборки (около одного дня).
Когда каркас не решает всё
Даже самый хороший каркас не спасёт беседку, если основание выбрано неверно, участок мокрый или конструкцию нагрузили сверх заявленного. Подвесные качели, тяжёлые люстры и самодельные пристройки могут превысить расчётные значения. Кроме того, каркас не отвечает за уют: он не греет и не защищает от ветра и дождя сам по себе, это делают панели, кровля и остекление. Нагрузки от снега и ветра нужно брать по СП 20.13330 для вашего района; ориентировочно, уточняйте на замере.
Ограничения этой статьи
Мы не публикуем схем расстановки стоек по моделям, расчётных характеристик стали и результатов испытаний. Поэтому статья объясняет принцип, а не подтверждает свойства конкретной беседки. Точные данные — у менеджера.
Вопросы менеджеру
- Сколько стоек и где они расположены у выбранной модели?
- Какие детали каркаса из профиля 80×80×3, а какие из 40×40×2?
- Есть ли раскосы и где?
- Как каркас крепится к основанию: пластины, анкеры, оголовки свай?
- Какая комплектность крепежа и как его проверить при приёмке?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка на участке около 1 дня. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Из какого профиля сделан каркас? Основной профиль 80×80×3 мм, вспомогательный 40×40×2 мм.
Каркас сварной или разборный? Разборный, на болтовых соединениях.
Можно ли самому что-то приварить к каркасу? Не рекомендуем: сварка повреждает защитное покрытие и может изменить работу узлов. Любые доработки обсуждайте с менеджером.
Сколько служит каркас? Срок службы обработанного каркаса 10+ лет при правильной эксплуатации и уходе.
