Оголовки и кронштейны каркаса беседки: что видно снаружи и что спрятано внутри
Оголовки и кронштейны: что видно и что скрыто
Для кого: для тех, кто изучает предложение на беседку и хочет понимать, что скрывается за красивой картинкой. Сценарий: на рендере беседка выглядит гладкой, без единого болта. На реальной конструкции узлы и кронштейны есть всегда. Разбираемся, какие из них видны, какие спрятаны и почему это важно. Ревизия: 29 сентября 2026 (МСК)
Ответ в двух абзацах
Оголовок — верхняя часть стойки, на которую опираются обвязки и стропила. Кронштейн — накладка или уголок, соединяющий две детали под углом. Их назначение одно: передать нагрузку от одной трубы к другой и не дать соединению «поплыть». Часть таких элементов видна снаружи, часть скрыта внутри профиля или под кровлей.
Каркас у нас разборный, на болтах, из профиля 80×80×3 и 40×40×2 мм. Устройство оголовков и кронштейнов зависит от модели. Числа и формы здесь не приводятся: подробности уточняйте у менеджера. В статье объясняется, как смотреть на эти элементы и что спрашивать.
Что такое оголовок стойки
Оголовок — это то, чем стойка заканчивается вверху. Он может быть простым срезом трубы с пластиной, может быть заглушкой или специальной деталью, на которую садится обвязка. Его задача — принять вертикальную нагрузку от кровли и передать её вниз по стойке, не продавив тонкую стенку профиля. Если оголовка нет и стропило просто упирается в торец, нагрузка идёт в узкую точку и со временем «съедает» покрытие и металл.
Кроме силовой, у оголовка есть защитная функция: закрытый торец не собирает воду внутри трубы. Открытый профиль в вертикальном положении превращается в стакан, куда стекает дождь и падает мусор. Поэтому вопрос «как закрыт торец стойки?» стоит задавать любому продавцу.
Что такое кронштейн и где он встречается
Кронштейн — уголок или пластина, соединяющие детали, которые встречаются под углом: стойку с обвязкой, стропило с обвязкой, раскос со стойкой. Он увеличивает площадь контакта и даёт место для нескольких болтов вместо одного. Кронштейны бывают накладными (видны снаружи) и внутренними (спрятаны в профиле или под обшивкой).
| Элемент | Где стоит | Виден снаружи? | Зачем | |---|---|---|---| | Оголовок стойки | верх стойки | обычно да | принять нагрузку, закрыть торец | | Угловой кронштейн | стойка — обвязка | зависит от модели | жёсткость угла | | Опорный кронштейн стропила | обвязка — стропило | часто скрыт под кровлей | передача распора | | Кронштейн раскоса | стойка — раскос | да | закрепить связь | | Накладка на стык | стык обвязок | иногда | продолжить профиль |
Таблица описывает общую логику. Реальные детали зависят от модели.

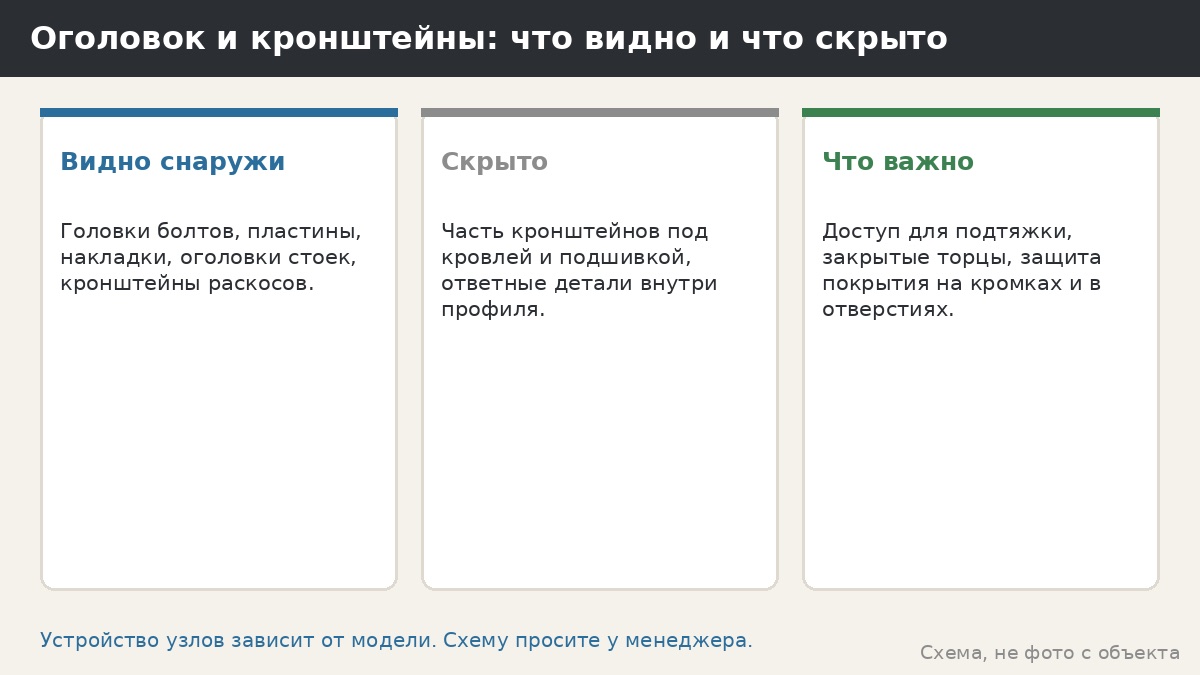

Что видно, а что скрыто
На готовой беседке снаружи видны головки болтов, пластины и накладки, а внутри профиля и под кровлей — часть кронштейнов и ответных деталей. Скрытые элементы не значит «слабые». Иногда именно скрытые узлы аккуратнее видимых: они не портят внешний вид. Но их нельзя осмотреть просто так, и здесь помогает документация: попросите схему узла или фото на стадии сборки, пока детали ещё видны.
Скрытые узлы важны ещё и по другой причине. Если крепёж закрыт панелью или подшивкой, подтяжку придётся делать через технологические окна или частично разбирая отделку. Уточните заранее, как получить доступ к скрытым узлам, иначе через год окажется, что их «нельзя достать».
Разбор случая: красивая беседка без видимого крепежа
Гипотетический пример. На фото беседка выглядит идеально гладкой: ни болтов, ни пластин. Заказчик просит «так же». Менеджер объясняет: полностью скрытое крепление возможно только там, где есть технологический доступ, иначе подтяжка невозможна. Компромисс: крепёж расположен так, чтобы быть незаметным с основных точек обзора, но доступным при осмотре. Выигрывают все: красота остаётся, а обслуживание не превращается в разборку.
Разбор случая: кронштейн, который «греется»
Второй пример. Летом хозяин замечает, что в одном из верхних углов при сильной жаре и ветре слышен тихий стук. Причина может быть простая: покрытие в месте прижима обмялось, кронштейн получил люфт. Хозяин осматривает узел, фотографирует, отмечает положение болтов маркером и пишет менеджеру. Никаких самодельных подпорок и подварок. Через согласованную подтяжку люфт исчезает. Если бы он повторился, следующим шагом стала бы проверка основания и геометрии рамы.
Какие кронштейны нельзя делать самому
Соблазн велик: у соседа мастер быстро «сварил уголок» и всё держится. Но в болтовой конструкции сварные накладки повреждают покрытие, меняют работу узла и лишают возможности разборки. Точно так же нельзя сверлить лишние отверстия в стойках для полок и светильников: каждое отверстие ослабляет стенку и открывает металл. Если нужно что-то повесить, попросите менеджера показать штатные точки крепления, которые заложены в конструкции.

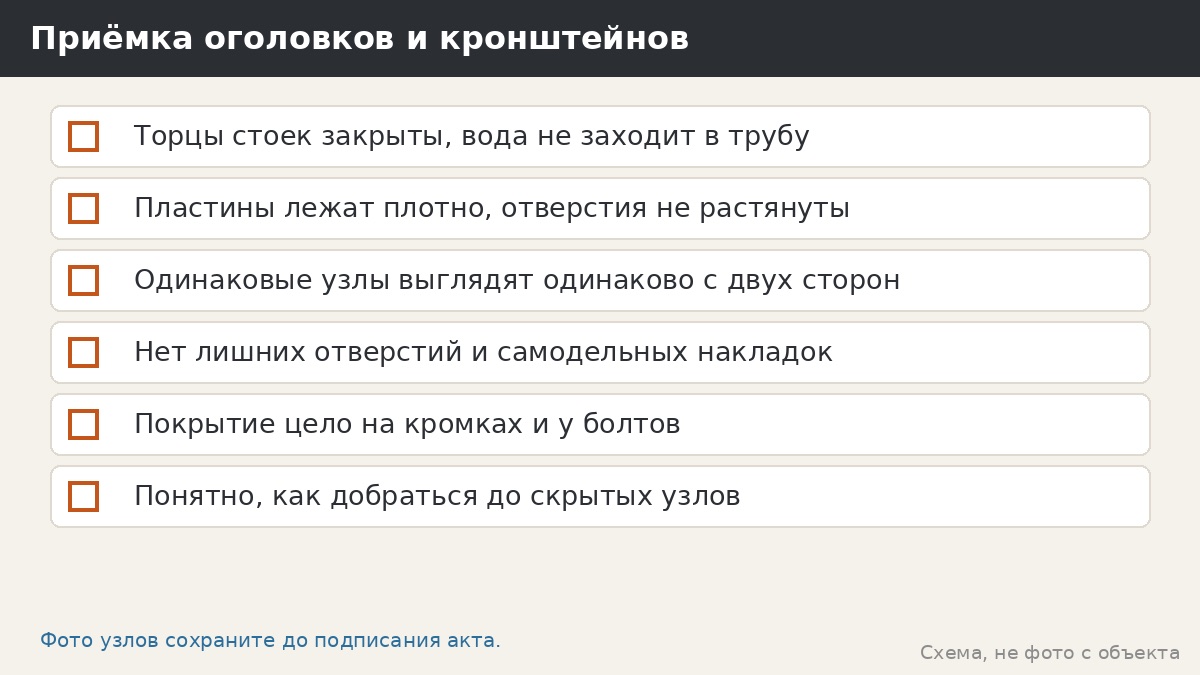

Что проверить при приёмке
Осмотрите каждый оголовок: торец закрыт, пластина лежит плотно, болты на месте. Проверьте кронштейны у углов: они не деформированы, покрытие не сколото, шайбы стоят. Обратите внимание на симметрию: одинаковые узлы на противоположных сторонах должны выглядеть одинаково. Посмотрите, нет ли следов «дорабатывания на месте»: свежих сколов, лишних отверстий, самодельных накладок. Сфотографируйте всё до подписания акта.
Как продумать доступ к скрытым узлам
Спросите у менеджера три вещи. Какие узлы скрыты под кровлей или панелями? Как получить к ним доступ для осмотра и подтяжки? Кто это делает: вы или монтажники? Если доступ предусмотрен, вы сможете обслуживать беседку без разборки. Если нет, лучше узнать об этом заранее и, возможно, выбрать другой вариант отделки.
Материалы и защита
Оголовки, пластины и кронштейны проходят ту же обработку, что и остальной каркас: пескоструй, цинкосодержащий грунт, порошковая окраска в камере. Особенное внимание — острым кромкам и отверстиям: там покрытие тоньше и ржавчина начинается быстрее. При осмотре смотрите на них в первую очередь. Крепёж — отдельная тема, о ней говорится в статье про болты и крепёж.
Оголовки на разных моделях
У беседок с открытой лёгкой кровлей и у закрытых остеклённых конструкций оголовки работают по-разному. В открытых моделях они чаще видны и участвуют в облике, в остеклённых часть узлов прячется за рамами и уплотнителями. У тяжёлых панельных моделей (например, с декоративными стальными панелями 3 мм) нагрузка на верхние узлы выше, и это учитывается в конструкции. Не переносите выводы с одной модели на другую: спрашивайте про ту, которую заказываете. Наша задача в консультации — показать устройство именно вашего варианта.
Оголовки и кровля: где они встречаются
Металлочерепица и подшивка ложатся на стропила и прогоны, а стропила опираются на верхнюю обвязку. Оголовки стоек находятся под этими слоями, и после монтажа кровли добраться до них сложно. Поэтому приёмку оголовков делают до укладки кровли или по фотографиям монтажа. Если вы заказываете сборку и хотите увидеть узлы, договоритесь с бригадой заранее: сфотографировать каждый угол на стадии «каркас без кровли». Такой фотоархив потом выручает при обслуживании и ремонте.
Почему стоит фотографировать узлы на стадии монтажа
Скрытые элементы перестанут быть видны уже к вечеру дня сборки. Фото с открытыми узлами — единственный способ потом посмотреть, как всё устроено внутри. Попросите бригадира сделать снимки крупным планом: каждый оголовок, каждый угловой кронштейн, крепление стропил к коньку. Подпишите файлы: «угол СВ», «угол ЮЗ» и так далее. Держите папку вместе с актом и спецификацией. Через несколько лет, при подтяжке, ремонте или переносе беседки, эти снимки сэкономят массу времени.
Как отличить рабочий кронштейн от декоративного
Иногда на беседках встречаются накладки, которые выглядят как кронштейны, но ничего не несут: это декор. Отличить просто: настоящий кронштейн закреплён болтами через обе соединяемые детали и имеет достаточную площадь контакта, а декоративная накладка держится на одном-двух мелких крепежах и не связана с нагрузкой. Декор — не порок, он допустим, если честно называется декором. Плохо, когда его выдают за силовой элемент. Спросите менеджера прямо: какие из видимых деталей несущие, а какие декоративные.
Что делать, если кронштейн повреждён
Причины бывают разные: удар при перевозке, падение ветки, неосторожность при монтаже, слишком сильная затяжка. Если заметили вмятину, трещину покрытия или деформацию, не пытайтесь выправить деталь молотком. Сфотографируйте с нескольких сторон, приложите общий снимок узла и отправьте менеджеру. Замена одной детали в разборном каркасе — обычная процедура: узел ослабляют, конструкцию поддерживают, деталь меняют, затяжку делают заново по порядку. Важно не тянуть: повреждённый узел передаёт нагрузку на соседние.
Памятка на один абзац
Смотрите на торцы, пластины и симметрию узлов. Просите фото скрытых элементов на стадии сборки. Не сверлите и не варите. Подтягивайте по порядку, который дал менеджер. Замечания фиксируйте письменно.
Ограничения
Мы не заявляем размеры, толщину и форму оголовков и кронштейнов, число и класс болтов: они зависят от модели. Статья не заменяет инженерный расчёт и заключение. Нагрузки — ориентировочно, уточняйте по СП 20.13330 и на замере.
Вопросы менеджеру
- Как закрыты торцы стоек и как устроены оголовки?
- Какие кронштейны стоят в моей модели и где они расположены?
- Какие узлы скрыты и как получить к ним доступ?
- Какие есть штатные точки для светильников и лёгких предметов?
- Можно ли увидеть фото или схему узла?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Зачем нужен оголовок стойки? Он принимает нагрузку от обвязки и стропил и закрывает торец от воды. Конкретное устройство зависит от модели.
Можно ли сделать крепёж полностью скрытым? Иногда можно, но нужен доступ для подтяжки. Варианты обсуждайте с менеджером.
Можно ли приварить кронштейн самостоятельно? Не рекомендуем: сварка повреждает покрытие и меняет работу узла.
Как повесить светильник, не сверля стойку? Спросите менеджера про штатные точки крепления.
Что дальше
Узнать, как устроены оголовки и кронштейны в вашей модели, можно по телефону +7 (495) 255-54-77 или на info@real-besedki.ru.
