Опорные и закладные пластины стоек беседки: зачем нужны и как проверить
Опорные и закладные пластины стоек беседки
Для кого: для тех, кто заказывает металлическую беседку и хочет понимать, как стойка соединяется с основанием. Сценарий: вы смотрите на чертёж или на готовую беседку и видите под каждой стойкой плоскую пластину с отверстиями. Что это, почему она есть и что будет, если её нет или она стоит криво? Ревизия: 29 сентября 2026 (МСК)
Вопрос первый: что такое опорная пластина
Опорная пластина — плоская стальная деталь между нижним концом стойки и основанием. Стойка профилем 80×80×3 мм сама по себе давит на поверхность небольшой площадью торца. Пластина увеличивает эту площадь, задаёт положение отверстий под анкеры или болты и защищает торец профиля от воды. Кроме того, она превращает свободно стоящую трубу в узел, который можно закрепить и выверить по высоте.
Размеры, толщину и количество отверстий пластины мы здесь не приводим: они зависят от модели и определяются в спецификации. Логика же одинакова во всех вариантах.
Вопрос второй: чем закладная отличается от опорной
Это два разных подхода к основанию. Опорная пластина лежит на готовом основании и крепится к нему анкерами или болтами. Закладная деталь закладывается в основание при его устройстве, и стойка потом соединяется с ней. Какой вариант подходит, зависит от основания: ленточный фундамент, плита или винтовые сваи. Основание подбирается на замере.
| Вариант | Когда встречается | Плюсы | На что обратить внимание | |---|---|---|---| | Опорная пластина на готовом основании | плита, ленточный фундамент | можно подгонять после заливки | точность разметки отверстий, анкеры | | Закладная деталь в основании | при заливке нового фундамента | точное положение | нужна точная разметка до заливки | | Оголовок сваи с пластиной | винтовые сваи | быстрое основание | выравнивание оголовков по высоте |
Таблица показывает общую логику, а не конкретную спецификацию.
Вопрос третий: что даёт пластина каркасу

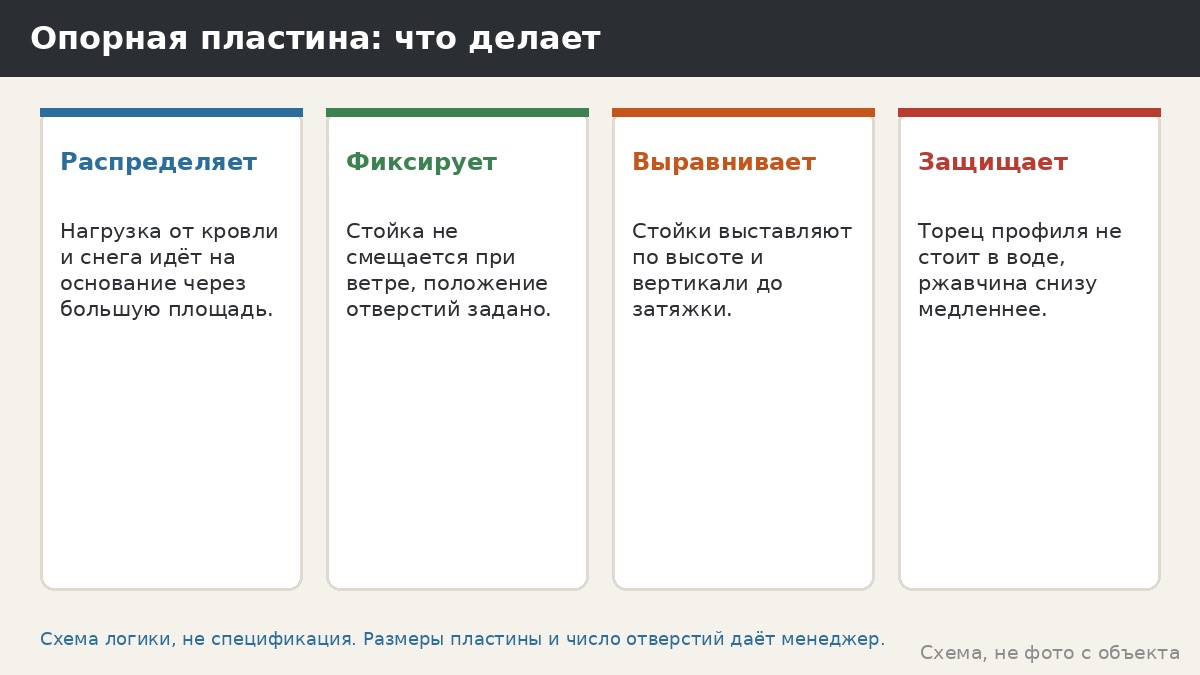

Пластина решает четыре задачи. Она распределяет нагрузку: вес кровли и снег передаются на основание через большую площадь. Она фиксирует стойку от смещения при ветре. Она позволяет выставить стойки по высоте и по вертикали до окончательной затяжки. Она отделяет торец профиля от влажной поверхности, а значит снижает риск ржавчины снизу. Если хотя бы одна из этих задач не выполняется, каркас начинает жить своей жизнью: стойки «гуляют», кровля перекашивается, узлы ослабляются.
Вопрос четвёртый: как пластина крепится к стойке
Способы бывают разные: пластина может быть присоединена к стойке болтами через боковые стенки, может иметь ответные элементы или использоваться совместно с ребрами жёсткости. Для разборного каркаса важно, чтобы соединение было болтовым: это позволяет разобрать беседку и перенести. Если производитель приваривает пластину к стойке на заводе, то это делается до покраски, и покрытие наносится на готовую деталь. Как именно устроено в вашей модели, уточните у менеджера и попросите фото узла.
Разбор случая: пластины не сошлись с анкерами
Гипотетический пример. На плите разметили анкеры «на глаз» по эскизу, а при сборке отверстия пластин не совпали на несколько миллиметров. Возникает соблазн рассверлить пластину или взять анкер под углом. Верный порядок другой: остановиться, замерить расхождение, связаться с менеджером, решить вопрос по согласованной схеме. Растянутые отверстия и косые анкеры снижают надёжность узла. Поэтому разметку делают по шаблону или чертежу производителя, а не на глаз.
Разбор случая: перепад высот основания
Второй пример. Плита залита с небольшим перепадом: один угол чуть выше другого. Если поставить стойки на пластины без выравнивания, каркас получит перекос. Проблему решают подкладками или регулировкой по высоте, если это предусмотрено конструкцией, и обязательно перед окончательной затяжкой. Не подкладывайте случайные обрезки и щепки: подкладки должны быть металлическими, ровными и надёжно зафиксированными. Как это сделано в вашей модели, спросите заранее. Общая рекомендация: основание должно быть ровным, а допуски согласуйте с менеджером.
Шаблон разметки: почему им пользуются
Самая частая проблема с пластинами возникает не из-за самих пластин, а из-за разметки основания. Стойки стоят по углам и по линиям, расстояния между ними влияют на всю геометрию беседки. Ошибка в несколько миллиметров на плите превращается в трудности при сборке. Поэтому под конкретную модель делают схему или шаблон расположения анкеров, где указаны расстояния между осями, положение отверстий и порядок проверки диагоналей. Если основание делает другая бригада, передайте ей эту схему в письменном виде и попросите сверить разметку до заливки или бурения. Это экономит время и нервы всем.
Диагонали — самая надёжная проверка. Если диагонали прямоугольника равны, а стороны соответствуют схеме, то стойки встанут правильно. Проверьте это до того, как приедет монтажная бригада, и сообщите менеджеру результат. При расхождении лучше исправить основание, чем подгонять каркас.
Ошибки, которые встречаются чаще всего
Перечислим типичные ошибки, чтобы вы могли их избежать. Пластину поставили без шайб или гайку не дотянули. Под пластину попал мусор или кусок раствора, и она стоит с зазором. Пластина установлена не той стороной, отверстия совпали только частично. Подкладки под пластину случайные и нестабильные. Торец стойки не прилегает к пластине полностью. Основание не ровное, и пластина стоит на «горбу». Анкер затянут слишком сильно, и пластина деформировалась. Покрытие пластины сколото при переноске, и место не подкрашено. Ни одна из этих ошибок не кажется страшной по отдельности, но вместе они дают шатающийся каркас и ржавчину через пару сезонов.
Что делать при просадке основания
Основание иногда меняется со временем: грунт оседает, морозное пучение приподнимает плиту, винтовые сваи слегка смещаются. Если вы замечаете, что одна из стоек «повисла» над пластиной, а другая, наоборот, вдавилась, это признак смены положения основания. Не пытайтесь исправить проблему подтяжкой болтов. Сфотографируйте узлы, измерьте перепады уровнем и напишите менеджеру. Решение зависит от типа основания и причины: может потребоваться выравнивание, подкладки или ремонт основания. Чем раньше обнаружите изменение, тем проще исправить.
Что проверить при приёмке

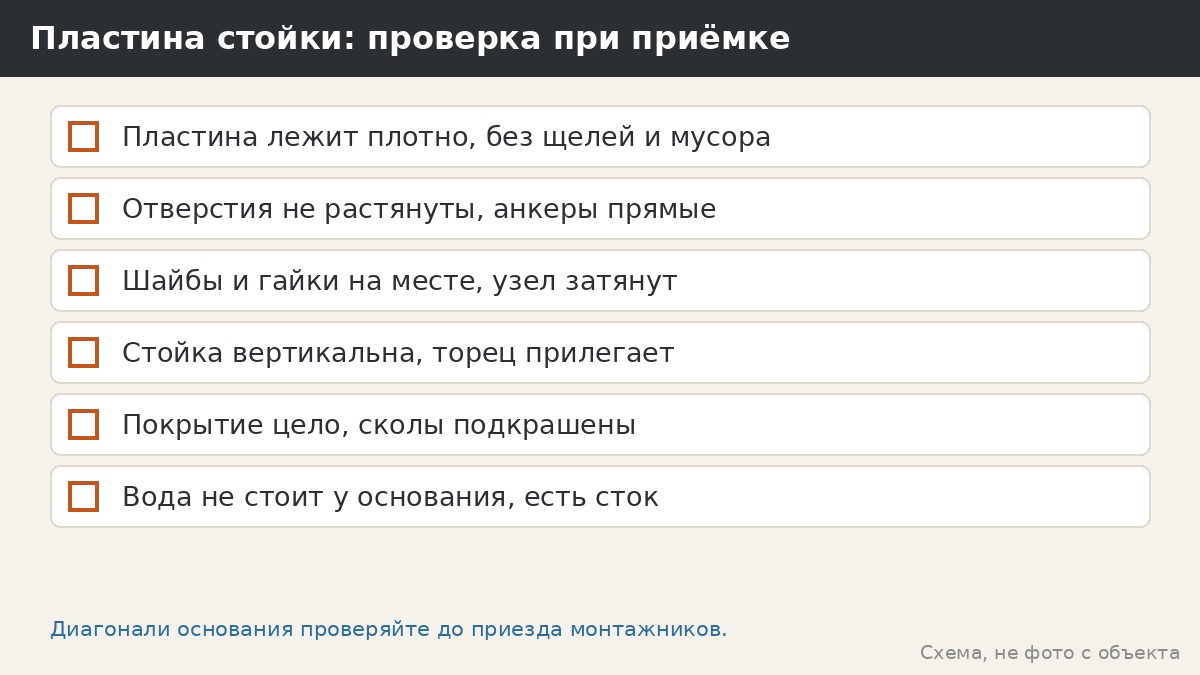

Осмотрите каждую пластину. Она лежит плотно, без щелей. Отверстия не растянуты. Покрытие не сколото. Шайбы и гайки на месте. Стойка стоит вертикально. Между пластиной и основанием нет воды, мусора или листвы. Проверьте, что торец стойки не упирается в неровность и не «висит» над пластиной. Сфотографируйте узлы и сохраните фото.
Защита от воды и ржавчины
Нижняя часть стойки самая уязвимая: там вода стекает, скапливается, а зимой замерзает. Поэтому пластина и нижний край стойки должны быть окрашены тщательно, без пропусков. Мы применяем пескоструй, цинкосодержащий грунт и порошковую окраску в камере. Важно, чтобы пластина не стояла в луже: основание должно давать сток. Если вы замечаете застой воды у стойки, это повод поправить основание или дренаж, а не ждать, пока появится ржавчина. Подкрашивайте сколы сразу и следите, чтобы листва и грязь не скапливались под пластиной.
Пластины на разных основаниях
На ленточном фундаменте и плите пластина обычно крепится к основанию анкерами. На винтовых сваях используется оголовок с пластиной, к которой присоединяется стойка. Для каждого типа основания менеджер подбирает узел, а мы не утверждаем универсальной схемы. Если основание уже готово, сообщите тип и фото: от этого зависит выбор узла.
Когда пластину нужно заменить
Пластину меняют, если она деформирована, имеет трещины, сильно повреждено покрытие с ржавчиной в глубину или растянуты отверстия. Разборный каркас удобен тем, что деталь заменяется отдельно, без разборки всей беседки: стойку приподнимают, пластину меняют, узел выставляют заново. Такие работы лучше поручать монтажникам, потому что нужно держать вертикаль и не нарушить остальные узлы. Обратитесь к менеджеру с фото и описанием, чтобы согласовать замену.
Пластина и внешний вид
Пластина находится внизу и нередко остаётся на виду. Аккуратный узел выглядит как часть дизайна: одинаковые болты, ровные шайбы, чистая окраска. Если вы планируете пол из фанеры или ДПК, уточните, как он соотносится с пластиной: где заканчивается настил и как закрываются торцы. Иногда стойки решают декоративными накладками, но такие элементы не должны закрывать узел полностью, иначе осмотр станет невозможен. Договоритесь заранее, чтобы к пластинам оставался доступ для подтяжки и проверки.
Отдельно подумайте о газоне и клумбах у основания. Растения, которые тянутся к стойке, удерживают влагу и закрывают узел от осмотра. Оставьте свободную полосу вокруг основания и убирайте листву. Это простая мера, которая продлевает жизнь покрытию.
Мини-памятка для владельца
Запомните три правила. Первое: пластина должна лежать на ровном чистом основании и не иметь зазоров. Второе: любые отверстия и анкеры делаются по схеме производителя, а не на глаз. Третье: осмотр нижних узлов раз в сезон занимает десять минут и предупреждает большинство проблем.
Ограничения
Мы не заявляем толщину пластин, диаметр и количество отверстий, тип анкеров и допуски: они определяются спецификацией модели и основанием. Статья не заменяет проект и инженерное заключение. Нагрузки — ориентировочно, уточняйте по СП и на замере.
Вопросы менеджеру
- Какой тип пластины и узла предусмотрен в моей модели?
- Как выставляются стойки по высоте и вертикали?
- Какой шаблон разметки под мой тип основания?
- Как защищена нижняя часть стойки от воды?
- Что делать, если основание не идеально ровное?
- Можно ли увидеть фото узла на готовой беседке?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Можно ли обойтись без пластины? Не рекомендуем: пластина распределяет нагрузку, фиксирует стойку и защищает торец. Конкретный узел уточните у менеджера.
Чем закладная отличается от опорной? Закладную кладут в основание при его устройстве, опорная лежит на готовом основании и крепится анкерами.
Что делать, если отверстия не совпали? Остановить сборку и связаться с менеджером. Не рассверливайте и не ставьте анкеры под углом самостоятельно.
Нужно ли красить пластину? Пластина входит в окрашенный комплект. Сколы подкрашивайте сразу, по рекомендации менеджера.
