Перемычки и мосты в узоре: почему они нужны и как не испортить рисунок
Минимальные перемычки и мосты в узоре
Для кого: для тех, кто готовит эскиз для стальной панели и хочет понять, зачем в рисунке появляются «мостики» и как сделать их незаметными. Сценарий: вы нарисовали букву «О» или глаз зверя, а вам сказали, что середина выпадет. Ниже — разбор понятий «остров», «перемычка», «мост» и способов ими пользоваться. Минимальные размеры перемычек, толщины линий и допуски мы не называем: для вашего проекта их сообщает менеджер. Заявлено: панели из стали 3 мм, изготовление с ЧПУ (лазерная резка), узоры лофт, «Медведи», «Лоси», индивидуальный. Ревизия: 29 сентября 2026 (МСК)

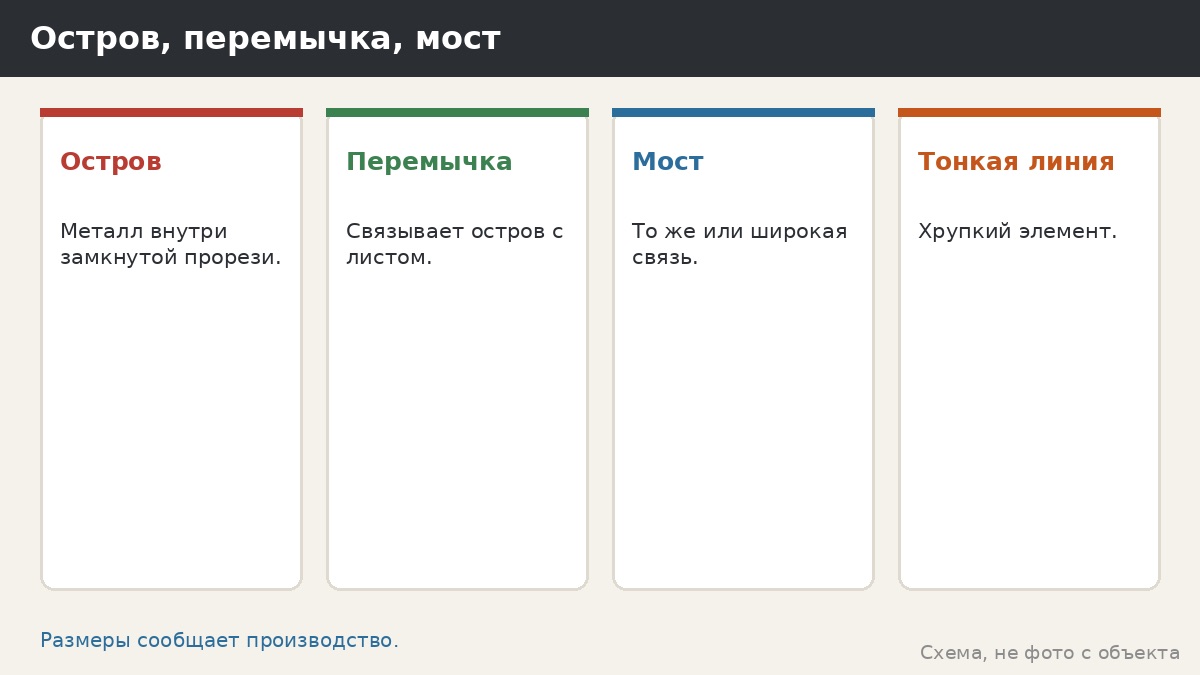

Что такое остров
Остров — участок металла внутри замкнутой прорези. Представьте кольцо, вырезанное в листе: середина кольца ни с чем не связана и после реза выпадет. То же с центрами букв «О», «Р», «В», «А», с глазами и ушами, если они отделены от общего фона. Остров — главная причина, по которой картинку нельзя резать «как есть».
Что такое перемычка
Перемычка — узкая полоса металла, которая связывает остров с остальным листом. Она удерживает центр «О» на месте. Перемычки бывают заметными и почти невидимыми, прямыми и изогнутыми. Хорошая перемычка выглядит как часть рисунка. Плохая выглядит как случайная закорючка или, наоборот, ломает линию.
Что такое мост
В обиходе «мост» и «перемычка» часто означают одно и то же. Мы используем слова как синонимы: элемент, соединяющий части. Иногда мостом называют более широкую связь между большими областями. Значения зависят от мастера; в разговоре с менеджером уточняйте, что вы обсуждаете.
Зачем перемычкам быть прочными
Панель перевозят, монтируют, обдувает ветер, на неё падает снег, к ней прикасаются дети. Тонкая перемычка может сломаться. Поэтому производство задаёт минимальные значения. Мы их не называем, но правило простое: чем тоньше металл, тем выше риск, чем крупнее рисунок, тем спокойнее. Читайте наши статьи про ажурные панели и ветер и ажурные панели и снег.

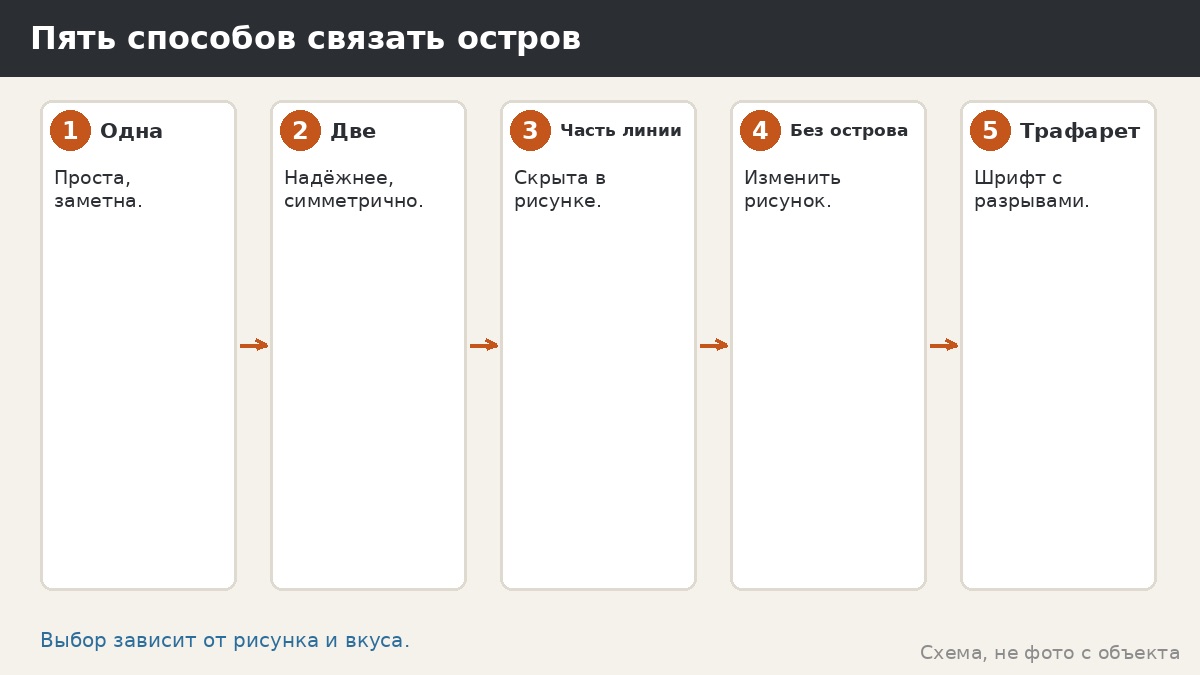

Способы связать остров
Первый способ — одна перемычка. Проста, но заметна. Второй — две перемычки с разных сторон: надёжнее и выглядит симметрично. Третий — превратить остров в часть общей линии: например, «замкнуть» букву не полностью. Четвёртый — изменить рисунок так, чтобы острова не было. Пятый — «трафаретный» шрифт с разрывами. Какой способ подходит, зависит от рисунка и вашего вкуса.
Как спрятать перемычку
Пускайте перемычку вдоль существующей линии рисунка. Совмещайте её с тенью, изгибом или складкой. Делайте ширину одинаковой в нескольких местах, чтобы получился ритм. Не прячьте перемычку так, чтобы она стала слишком тонкой. Красота не должна ослаблять конструкцию.
Перемычки и внешний вид
Слишком много перемычек превращают рисунок в решётку. Слишком мало делают панель хрупкой. Найдите баланс вместе с менеджером. Пример: если рисунок напоминает кружево, перемычки естественны. Если это сплошной силуэт, перемычки можно держать по минимуму. Смотрите на образцы готовых узоров.
Перемычки и безопасность
Узкие перемычки могут иметь острые кромки. Читайте нашу статью про острые края панелей. Спросите, как обработаны кромки, особенно на тонких участках. Не допускайте, чтобы дети тянули и гнули перемычки.
Перемычки и покрытие
На тонких элементах покрытие держится хуже, а коррозия начинается с кромок. Как решён этот вопрос у нас, уточняйте у менеджера. Не красьте панель самостоятельно без согласования.
| Понятие | Что это | Что делать | |---|---|---| | Остров | Металл внутри замкнутой прорези | Связать перемычкой | | Перемычка | Полоса, связывающая части | Сделать прочной | | Мост | То же или широкая связь | Уточнить у менеджера | | Тонкая линия | Хрупкий элемент | Утолстить | | Замкнутая буква | Остров внутри | Разорвать или связать |
Разбор случая: буква «О»
Гипотетический пример. Автор нарисовал надпись, где были буквы «О» и «В». Менеджер показал, что внутренние части выпадут. Автор выбрал трафаретный шрифт и добавил перемычки. Надпись осталась читаемой. Вывод: правила металла можно превратить в стиль.
Разбор случая: кружево
Второй пример. Хозяйка хотела тонкое кружево. Менеджер показал похожие узоры и объяснил, что тонкие линии лучше утолстить. Автор согласился и упростил рисунок. На макете кружево осталось узнаваемым. Вывод: упрощение сохраняет идею.
Чек-лист рисунка
Обведите цветом все замкнутые пустоты и проверьте, что внутри каждой есть связь с общим металлом. Посмотрите на тонкие места и утолстите. Скруглите внутренние углы. Отойдите на расстояние и проверьте читаемость. Покажите менеджеру. Числа уточните письменно.
Перемычки в готовых узорах
Посмотрите на образцы готовых узоров: лофт, «Медведи», «Лоси». Как в них устроены связи, мы не описываем, но вы можете увидеть это сами. Попросите образец и внимательно рассмотрите места, где мелкие части соединены с основным металлом. Обратите внимание на ширину этих мест и на то, как они вписаны в рисунок. Это лучший учебник по перемычкам: он показывает, что реально работает в нашем производстве. Сравните с собственным эскизом и подгоните пропорции.
Перемычки и масштаб панели
Одна и та же перемычка на маленькой панели выглядит крупной, на большой — почти незаметной. Прочность зависит не от впечатления, а от размера металла. Поэтому при увеличении рисунка перемычки нужно проверять заново. Не масштабируйте эскиз механически: спросите менеджера, как пересчитать. Числа не называем.
Перемычки и ветер
Ажурная панель принимает ветер иначе, чем сплошная, но и она нагружается. Тонкие перемычки могут вибрировать. Читайте нашу статью про ажурные панели и ветер. Нагрузки ориентировочно смотрят по СП 20.13330 и уточняют на замере. Не делайте панель «на грани»: запас прочности определяет производство.
Перемычки и перевозка
При перевозке и монтаже панели могут задевать за предметы. Тонкие перемычки уязвимы. Спросите менеджера, как упаковывают и перевозят панели и что делать при повреждении. При приёмке осмотрите перемычки и сфотографируйте. Не гните панель руками.
Перемычки и уход
В прорезях и на перемычках скапливаются пыль, листья, вода. Чистка должна быть мягкой. Не применяйте острые предметы и абразивы. Осматривайте перемычки после зимы. Порядок ухода уточняйте у менеджера.
Как нарисовать перемычку красиво
Перемычка — не ошибка, а инструмент. Она может повторять изгиб ветки, продолжать линию крыла, изображать стебель или трещинку. Старайтесь, чтобы её направление совпадало с направлением рисунка. Если вы рисуете лес, перемычки могут быть ветками. Если геометрию — линиями сетки. Так они превращаются в часть замысла. Покажите менеджеру два-три варианта и выберите тот, что смотрится лучше и проходит проверку.
Как оценить эскиз глазами
Распечатайте эскиз в реальном размере или в уменьшенном масштабе и положите на стол. Смотрите на него со стороны, прищурившись. Что читается? Куда уходит взгляд? Не выглядят ли перемычки случайными? Затем посмотрите с расстояния нескольких шагов, как будете смотреть на панель в беседке. Заметьте места, где линия «рвётся». Пометьте их и исправьте до отправки менеджеру.
Перемычки и несколько слоёв
Если вы планируете двойные панели с объёмом, читайте нашу статью про двойные панели. Перемычки в двух слоях могут накладываться и создавать визуальный шум. Продумайте, как рисунки будут выглядеть вместе, и обсудите с менеджером, возможно ли такое решение в вашей модели.
Перемычки и подсветка
Подсветка делает перемычки заметнее: они становятся тёмными линиями на светлом фоне. Читайте нашу статью про подсветку узора. Если вы планируете свет, учтите, что перемычки будут частью картины. Их можно сделать выразительными, а не прятать.
Перемычки и стиль
В разных стилях перемычки играют разную роль. В геометрическом узоре они сливаются с сеткой. В природном — превращаются в ветви и стебли. В сюжетном — прячутся за фигурами. В текстовом — становятся частью шрифта. Выбирая стиль, подумайте, как в нём будут выглядеть связи. Иногда стиль подсказывает решение сам: например, трафаретный шрифт с разрывами.
Проверка вместе с менеджером
Пришлите эскиз и попросите отметить места, где перемычки слабые. Лучше получить пометки на картинке, чем словесное описание. Внесите правки и отправьте снова. Так вы дойдёте до варианта, который проходит проверку. Не расстраивайтесь, если правок несколько: это нормальный процесс.
Что запомнить
Остров выпадет, если его не связать. Перемычка должна быть прочной и красивой. Размеры для вашего проекта называет производство. Проверяйте эскиз на острова, тонкие линии и острые углы, смотрите образцы готовых узоров и не спешите с решением.
Когда перемычки не нужны
Если рисунок состоит из отдельных больших полос и не содержит замкнутых внутренних частей, перемычки не потребуются: все элементы уже связаны с общей рамкой. Так работают, например, простые вертикальные прорези или линии. Но даже в этом случае проверьте, не остаются ли длинные тонкие «языки» металла, которые могут вибрировать. Показывайте такие места менеджеру: он подскажет, нужна ли дополнительная связь.
Что спросить у мастера при просмотре образца
Задайте три вопроса. Где в этом узоре острова и как они связаны? Что произойдёт, если я изменю рисунок вот здесь? Как выглядят эти места после покрытия? Ответы помогут вам понять, как думает производство, и облегчат подготовку своего эскиза. Записывайте ответы и фотографируйте образцы, если это разрешено.
Пример спокойного решения
Гипотетический пример. Хозяин выбирал между сложным и простым узором. Сложный требовал множества перемычек, простой — почти ни одной. Он выбрал простой, потому что вечером при свете его линии выглядели чище. Это не значит, что простой лучше: решение зависит от вкуса. Но сравнение по количеству перемычек помогло увидеть разницу в характере рисунков.
Ограничения
Мы не называем минимальные размеры перемычек, толщины, радиусы и допуски. Прочность конкретного рисунка не оцениваем; вопрос решается при проверке эскиза. Обязательств статья не создаёт.
Вопросы менеджеру
- Каковы требования к перемычкам для моего узора?
- Как проверить рисунок на острова?
- Можно ли использовать трафаретный шрифт?
- Как обработаны кромки перемычек?
- Как защищены тонкие места от коррозии?
Материалы и сроки
Панели наших беседок — сталь 3 мм, изготовление с ЧПУ (лазерная резка); узоры: лофт, «Медведи», «Лоси», а также индивидуальный узор. Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм; обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Зачем нужны перемычки? Чтобы участки металла внутри прорезей не выпали и панель держала форму.
Какой должна быть перемычка? Размеры сообщает производство; мы их не называем.
Можно ли сделать надпись? Да, но буквы нужно продумать; уточните у менеджера.
Видны ли перемычки? Зависит от рисунка; их можно сделать частью узора.
Что дальше
