Прогиб балки беседки: как заметить, что каркас слабоват, и что с этим делать
Прогиб балки беседки: как понять, что каркас слабоват
Для кого: для владельцев беседок и тех, кто осматривает готовую конструкцию перед приёмкой. Сценарий: вы смотрите на верхнюю обвязку или прогон сбоку и кажется, что линия не прямая. Вы сомневаетесь: это оптический обман, нормальная работа или начало проблемы? Ниже — способы проверить без приборов и порядок действий. Ревизия: 29 сентября 2026 (МСК)
Что такое прогиб
Прогиб — это изгиб балки под нагрузкой: середина пролёта опускается относительно опор. Небольшой прогиб есть у любой балки, это нормальная работа материала. Проблема начинается, когда он заметен глазом, растёт со временем или сопровождается трещинами покрытия и щелями. У беседки «балками» служат верхняя и нижняя обвязки, прогоны, стропила. Допустимые значения прогиба определяют нормы и расчёт для конкретной конструкции; мы здесь цифр не заявляем и советуем ориентироваться на СП и рекомендации менеджера.
От чего зависит прогиб
| Фактор | Как влияет | Что с этим делать | |---|---|---| | Длина пролёта | чем длиннее, тем больше прогиб | не ставить лишних вставок без согласования | | Сечение и стенка профиля | тоньше — податливее | сверять с заявленным: 80×80×3 и 40×40×2 мм | | Нагрузка | снег, ветер, вес кровли | чистить кровлю, не вешать лишнего | | Узлы и опоры | плохой узел даёт лишний ход | подтяжка, шайбы, пластины | | Основание | просадка опоры выглядит как прогиб | проверять уровень основания | | Повреждения | вмятина, деформация при перевозке | осмотр при приёмке |
Таблица объясняет причины и не содержит нормативных значений.

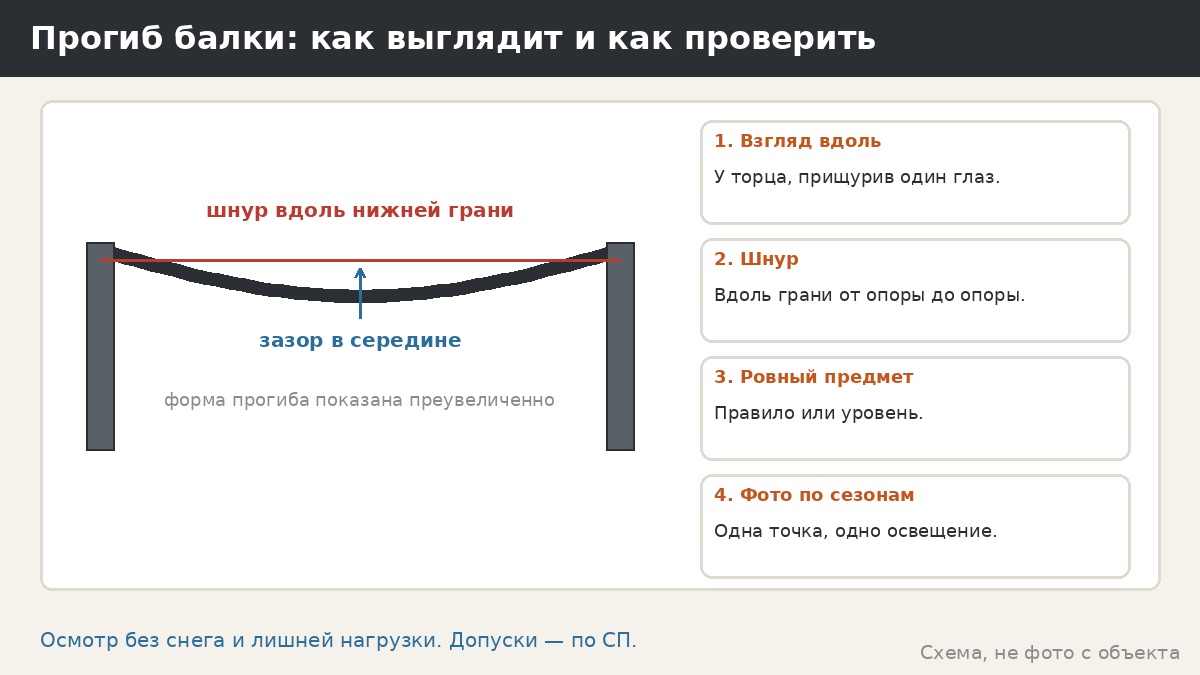

Как проверить глазами и без приборов
Первый способ — «взгляд вдоль». Встаньте у торца балки и посмотрите вдоль неё, прищурив один глаз: линия должна быть прямой. Второй способ — шнур. Натяните тонкий шнур или леску вдоль нижней грани от опоры до опоры и посмотрите зазор в середине: он покажет, насколько середина ниже краёв. Третий — длинный ровный предмет (правило, строительный уровень) приложенный к балке. Четвёртый — фотографии: сделайте снимок сбоку при одинаковом освещении и повторите через сезон. Пятый — сравнение с соседними балками: они должны выглядеть похоже.
Важно измерять на одинаковых условиях: без снега на кровле и без временной нагрузки. Записывайте результат и дату.
Признаки, что что-то не так
Заметный на глаз изгиб линии верхней обвязки или прогона. Волны на металлочерепице вдоль прогона. Щели у соединений подшивки. Трещины покрытия на металле в середине пролёта. Скрип и дрожание при ветре. Проём входа (дверей в каталоге нет) перекосился, углы перестали быть прямыми. Вода стоит на кровле в одном месте. Любой из признаков — повод сфотографировать и написать менеджеру.
Разбор случая: снег и волны на кровле
Гипотетический пример. После снежной зимы хозяин замечает, что металлочерепица над центральной частью выглядит волнистой. Он проверяет шнуром прогон и видит небольшой заметный зазор. Что делать? Не залезать на кровлю и не долбить лёд. Сфотографировать, записать даты и обстоятельства, написать менеджеру. Причиной может быть перегруз снегом, ослабший узел или просадка опоры. Разбираться надо в порядке: основание, узлы, потом сама балка. Самодельные подпорки создают новые нагрузки и скрывают картину.
Разбор случая: провис после установки светильника
Второй пример. Владелец повесил на центральный прогон тяжёлую люстру и подвесное кресло. Через месяц заметил небольшое провисание. Причина понятна: нагрузка приложена к балке, на которую она не рассчитана. Решение — снять лишнее и обратиться к менеджеру за схемой штатных точек крепления. После разгрузки балка может частично вернуться в исходное положение, но если остаточная деформация есть, потребуется осмотр и, возможно, замена детали. Разборный каркас удобен тем, что заменяется отдельная деталь.

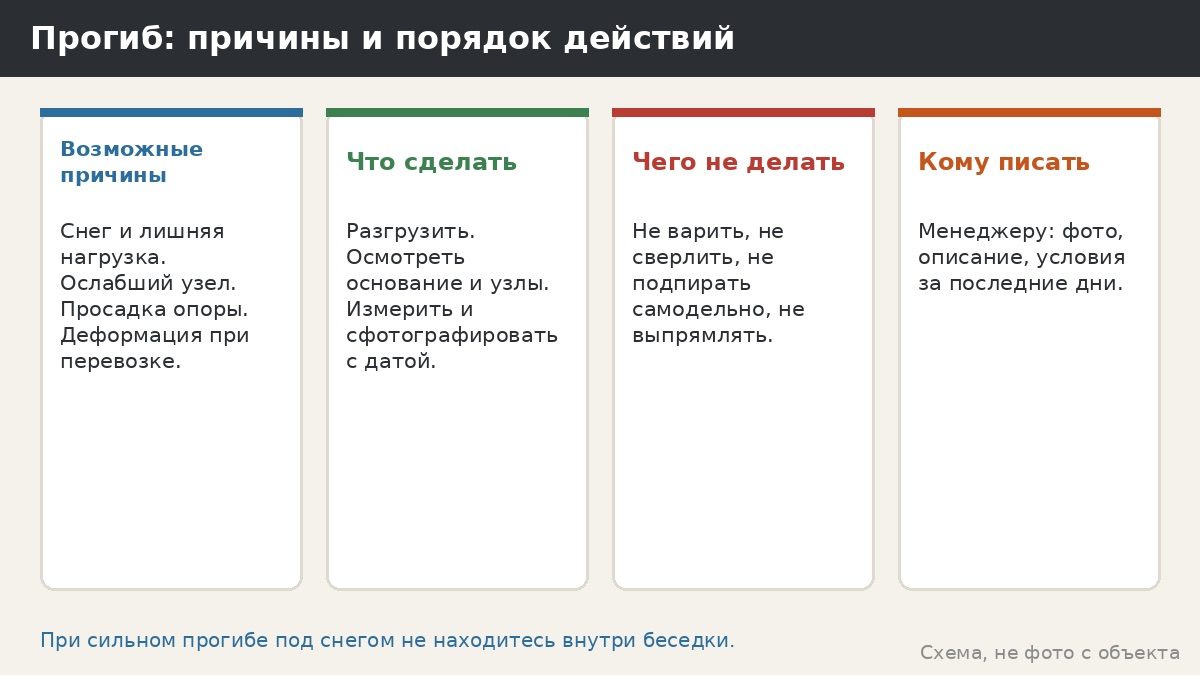

Что делать, если прогиб обнаружен
Порядок действий такой. Разгрузите балку: уберите лишнюю нагрузку, снег, подвесные предметы. Осмотрите основание и узлы: просадка опоры и ослабший болт выглядят похоже на прогиб. Измерьте и сфотографируйте с датой. Отправьте менеджеру фото и описание, сообщите условия: что было за последние дни, какой снег, ветер, что вешали. Не варите, не сверлите и не усиливайте самодельно. Дождитесь заключения. Если есть риск обрушения, например сильный прогиб при снеговой нагрузке, ограничьте доступ к беседке и не находитесь внутри.
Как избежать проблем
Не превышайте назначение конструкции: подвесные элементы согласуйте. Чистите кровлю после сильного снегопада безопасно. Проверяйте узлы и подтягивайте болты. Следите, чтобы основание оставалось ровным. Осматривайте прогоны и обвязки раз в сезон с той же точки и в тех же условиях, фиксируя результат. Выбирайте модель под условия: если вы в открытом ветреном месте или ждёте большой снеговой нагрузки, скажите об этом при заказе.
Три типа балок в беседке
В беседке несколько «балочных» элементов, и у каждого своя работа. Верхняя обвязка объединяет стойки в раму и принимает нагрузку от стропил. Нижняя обвязка связывает опоры у основания и держит пол. Прогоны и стропила формируют скат кровли и несут снег. Прогиб на каждом виден по-своему. На обвязке он заметнее по линии проёмов и стыку с панелями. На нижней — по полу: появляются щели и скрип. На прогонах и стропилах — по кровле: волны на металлочерепице и вода в одном месте. Знание, где что искать, экономит время осмотра.
Не пытайтесь оценивать все балки одним способом. Для длинных прогонов лучше подходит шнур, для нижней обвязки — уровень и осмотр пола, для стропил — осмотр снизу с приставной лестницы. Не поднимайтесь на кровлю: осмотр снизу безопаснее и обычно достаточен.
Чем прогиб опасен
Небольшой прогиб не приводит к обрушению, но открывает дорогу другим проблемам. Вода начинает скапливаться в прогибе кровли и создаёт дополнительную нагрузку. Металлочерепица деформируется, и герметичность нарушается. Узлы работают в непроектном режиме и быстрее ослабляются. Покрытие в местах изгиба трескается, и появляется ржавчина. Поэтому мелкий прогиб лучше выявить и разобраться в причине, пока последствия ещё не стали заметными и дорогими. Быстрая реакция обычно означает простое решение: подтяжку, разгрузку или замену одной детали.
Как фиксировать наблюдения
Выберите фиксированные точки: середина пролёта каждой длинной балки. Фотографируйте их каждый раз с одного места, при похожем свете и без снега. Отмечайте результат шнуром: например, «зазор в середине — заметный / не заметный». Ведите записи в заметках телефона с датой. Через год вы увидите динамику. Динамика важнее одного измерения: стабильное состояние — хороший признак, растущее — повод для обращения.
Прогиб или неровная установка
Не всякая кривизна — прогиб. Иногда деталь установлена не по уровню, опоры на разной высоте или основание неровное. Тогда линия кажется изогнутой, хотя балка прямая. Проверка простая: проверьте уровень на опорах и на самой балке. Если опоры на разной высоте, задача решается выравниванием основания, а не заменой детали. Поэтому диагностика идёт по порядку: сначала основание, потом узлы, затем балка.
Что мы не советуем делать самим
Не усиливайте балку приваренными накладками или уголками: сварка повреждает покрытие и меняет работу узла. Не просверливайте дополнительные отверстия в стенке профиля. Не ставьте подпорки под балку. Не выпрямляйте деформированную деталь кувалдой или нагревом. Не игнорируйте проблему в расчёте, что «само пройдёт»: прогиб не проходит без причины. Все эти действия могут привести к ухудшению ситуации и осложнить решение. Гораздо эффективнее сразу связаться с менеджером и отправить фото.
Прогиб при приёмке новой беседки
Проверку лучше сделать в день сборки, пока конструкция чистая и на кровле нет снега. Осмотрите верхнюю обвязку вдоль, натяните шнур вдоль прогонов, посмотрите на кровлю снизу. Сфотографируйте эти точки и сохраните снимки: это ваша точка отсчёта. Если что-то кажется неровным, скажите бригадиру сразу и зафиксируйте в акте приёмки. Часто причина простая: не дотянут узел, основание не совсем ровное или деталь установлена не той стороной. Такие вещи исправляют в тот же день, пока бригада на месте.
Через месяц и после первой зимы повторите те же измерения. Сравнение с исходными фото покажет, изменилось ли что-нибудь. Это простая процедура на десять минут, которая даёт спокойствие или вовремя показывает проблему.
Прогиб и внешний вид беседки
Даже когда прогиб безопасен, он бывает заметен и портит вид: линия крыши перестаёт быть ровной, панели с ЧПУ-узором выглядят перекошенными, зазоры между элементами неравномерны. Красота и надёжность тесно связаны: ровная геометрия обычно означает хороший монтаж и здоровые узлы. Поэтому не считайте внимание к внешнему виду капризом. Если вам что-то не нравится в линиях беседки, скажите об этом, сфотографируйте и обсудите с менеджером.
Ограничения
Мы не заявляем допустимые значения прогиба, расчётные схемы, несущую способность профилей и пролётов. Значения определяют нормы, проект и менеджер на замере. Статья не заменяет инженерное заключение и не является экспертизой. Нагрузки — ориентировочно, уточняйте по СП и на замере.
Вопросы менеджеру
- Какие пролёты у обвязок и прогонов моей модели?
- Как модель воспринимает снеговую нагрузку моего района?
- Можно ли подвешивать светильники и качели, и куда?
- Что считать нормой, а что поводом обратиться?
- Как поменять деталь, если она деформировалась?
- Как проверить геометрию при приёмке?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Кровля — металлочерепица, подшивка. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Нормально ли, что балка немного прогибается? Небольшой упругий прогиб есть у любой балки. Значения для вашей модели уточните у менеджера и по СП.
Как проверить прогиб без приборов? Взглядом вдоль балки, шнуром вдоль нижней грани или ровным предметом, с фотофиксацией по сезонам.
Можно ли подпереть провисшую балку? Самодельные подпорки меняют картину нагрузок и скрывают проблему. Сначала сообщите менеджеру.
Что делать при сильном снеге и прогибе? Не находиться внутри, ограничить доступ, безопасно убрать снег и связаться с менеджером.
