Раскосы и жёсткость каркаса: зачем в беседке диагональные трубы и что будет без них
Раскосы и жёсткость каркаса
Для кого: для тех, кто заметил в описании слово «раскосы» или увидел на чужой беседке качающийся каркас и хочет понять, в чём причина и как её избежать. Сценарий: вы упираетесь рукой в стойку, и беседка чуть качается. Нормально ли это, зависит от того, есть ли в конструкции механизмы жёсткости. Разберём на пальцах. Ревизия: 29 сентября 2026 (МСК)
Суть в одной картинке

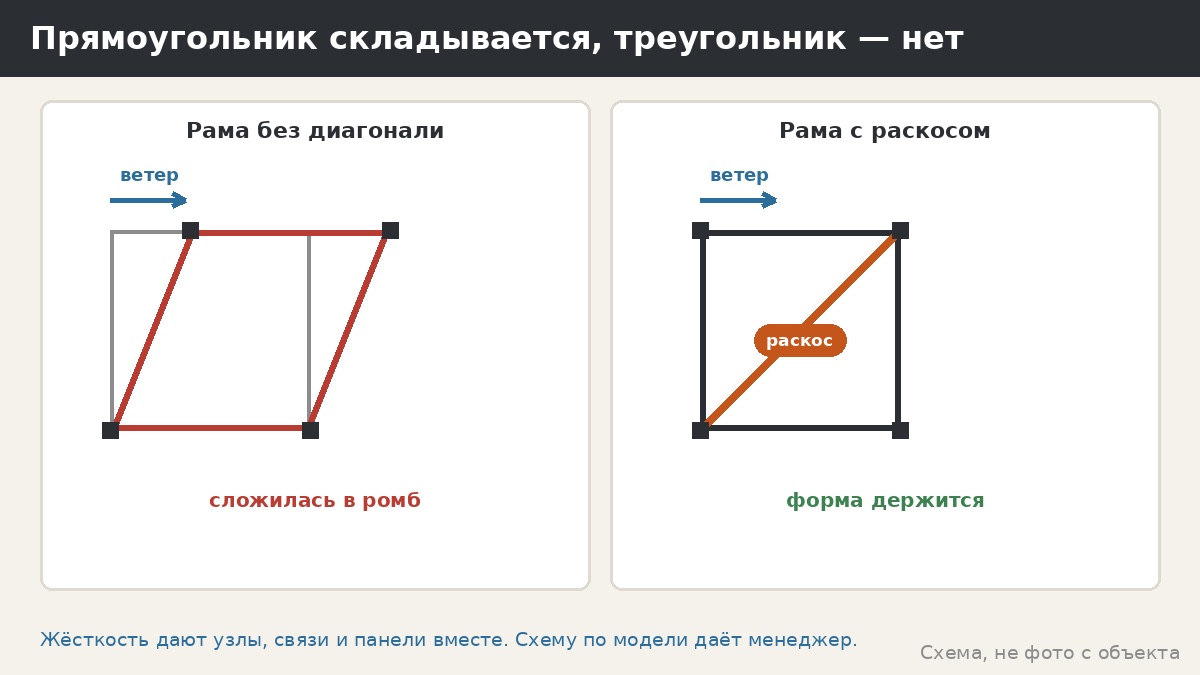

Возьмите картонную коробку без крышки и надавите на верхний край сбоку: она сложится в ромб. Если приклеить диагональную полоску, коробка перестанет складываться. Диагональ превращает подвижный четырёхугольник в жёсткие треугольники. Раскос в каркасе беседки — та самая диагональная полоска. Ветер давит на бока, кровля и панели работают как парус, и без диагоналей или другого способа обеспечить жёсткость рама бы качалась и «играла» в узлах. В нашем каркасе жёсткость достигается сочетанием болтовых узлов с пластинами, обвязок, стальных панелей 3 мм и, где нужно, диагональных связей. Точную схему по моделям подтверждает менеджер.
Три вида жёсткости
- Жёсткость узлов. Соединения с пластинами и несколькими болтами не дают стойке проворачиваться относительно обвязки.
- Жёсткость связей. Диагональные элементы (раскосы, подкосы) превращают рамы в фермы из треугольников.
- Жёсткость панелей. Стальной лист 3 мм, надёжно прикреплённый к раме в нескольких точках, работает как диафрагма и сопротивляется сдвигу.
Все три работают вместе. Если одна недостаточна, две другие должны компенсировать. Поэтому в разных моделях сочетания могут различаться: например, в беседке с плотными панелями диагонали в стенах не нужны, а в открытой без панелей они необходимы.
Где ставят раскосы
- В стенах между стойками, диагонально в плоскости стены.
- В плоскости кровли под прогонами, чтобы кровля не ромбилась.
- В основании, если нужно закрепить контур.
- В узлах маленькие подкосы-уголки, усиливающие соединения стоек с обвязкой.
Где именно и какие, зависит от размера, серии и конструкции. Мы не публикуем схем расстановки по моделям. Задайте менеджеру вопрос: «Какие элементы обеспечивают жёсткость моей модели?»
Почему именно треугольник
Из всех многоугольников только треугольник нельзя деформировать, не изменив длину его сторон. Четырёхугольник с шарнирами в углах складывается в параллелограмм, пятиугольник ещё подвижнее. Если стороны треугольника жёсткие, форма зафиксирована. Инженеры называют такие конструкции фермами: мосты, краны, мачты и стропила состоят из треугольников. Диагональный элемент в четырёхугольной раме делит её на два треугольника и делает жёсткой. В болтовом соединении «шарнир» не идеальный: пластины и несколько болтов дают частичную жёсткость, и рама сопротивляется, но не полностью. Поэтому диагонали и панели остаются важной страховкой.
Вторая причина треугольника в том, что диагональ работает на растяжение или сжатие, а не на изгиб. Стальная труба выдерживает такую нагрузку очень хорошо, и для этого достаточно тонкого профиля. Поэтому раскосы обычно делают из вспомогательного профиля 40×40×2, а не из основного. Какой профиль применён в вашей модели, спросите у менеджера.
Жёсткость и ветер
Ветер давит на боковые поверхности и стремится наклонить беседку. Чем больше площадь панелей и выше кровля, тем сильнее давление. Каркас передаёт его на основание через стойки, а раскосы и узлы не позволяют раме поплыть. Во время порывов можно заметить лёгкое движение кровли и панелей — это упругая работа конструкции. Заметное раскачивание, скрип и гул говорят о слабых узлах. Особенно важна жёсткость на открытых и возвышенных участках. Про ориентацию и ветер у нас отдельные статьи раздела; здесь достаточно помнить: ветровую нагрузку определяют по СП 20.13330 для вашего района, ориентировочно, уточняйте на замере.
Жёсткость и основание
Жёсткость каркаса бесполезна, если основание подвижно. Просевшая свая, треснувшая лента или неровная плита превращают ровный каркас в перекошенный. Поэтому основание (ленточный фундамент, плита или винтовые сваи) подбирается на замере и делается тщательно. Проверьте при приёмке, что все опоры стоят на одном уровне, а анкеры и пластины затянуты. Через год после установки, особенно после морозного пучения, измерьте диагонали ещё раз.
Жёсткость и материал
Профиль 80×80×3 мм даёт жёсткость самим сечением, а 40×40×2 мм в раскосах работает как связь. Стенка 3 мм в узлах помогает держать болтовые соединения без продавливания. Порошковая окраска и цинкосодержащий грунт защищают металл, но не влияют на жёсткость. Если покрытие повредить, металл начнёт ржаветь и терять сечение, а вместе с ним и жёсткость. Значит, защита от коррозии косвенно поддерживает и жёсткость. Срок службы обработанного каркаса 10+ лет при правильной эксплуатации и уходе.
Мифы о жёсткости
«Чем толще труба, тем жёстче всё». Нет: жёсткость всей рамы определяется схемой и узлами, а толстая труба в слабом узле не помогает.
«Раскосы уродуют вид». Хорошо спроектированные диагонали не бросаются в глаза, а закрытые панелями вообще не видны.
«Панели можно снять, ничего не изменится». Нет: панели могут быть частью системы жёсткости.
«Жёсткий каркас не должен двигаться совсем». Небольшая упругость — норма, это даёт запас на порывы; проблема в люфте, а не в упругости.
Что будет без жёсткости
- Качание. Каркас «играет» на ветру, узлы ослабевают, болты расшатываются.
- Перекос. Со временем рамка перекашивается, и панели не совпадают с проёмами.
- Трещины покрытия. Движение узлов растрескивает краску, и начинается коррозия.
- Скрип и гул. Раздражает и говорит о недостаточной затяжке.
- Повышенный износ кровли. Вибрация ослабляет крепёж листа.
- Риск повреждения в шторм. Нежёсткий каркас хуже переносит порывы.
Таблица: признак и возможная причина
| Признак | Возможная причина | Что делать | |---|---|---| | Каркас качается при нажатии | недостаточная жёсткость узлов или связей | сообщить менеджеру, проверить затяжку | | Скрип на ветру | ослабшие болты, трение | подтянуть, вопрос менеджеру | | Перекос проёма | просадка основания или потеря геометрии | фото, измерение диагоналей | | Волны на кровле | прогиб прогонов или ослабление | не подниматься на кровлю, писать менеджеру | | Трещины краски в узле | подвижность соединения | осмотр, обработка |
Таблица описывает общие ситуации и не заменяет диагностику специалиста.
Разбор случая: беседка «играет» после первой зимы
Гипотетический пример без конкретных людей. Осенью беседку собрали и всё было жёстко. Весной хозяин замечает лёгкое покачивание. Возможные причины: болты ослабли после промерзания, основание чуть просело, вибрация от ветра расшатала узлы. Первый шаг — визуальный осмотр и подтяжка болтов по рекомендации менеджера. Если люфт остаётся, замеряют диагонали и вертикальность, оценивают основание. Все шаги согласуют с производителем; самостоятельная сварка или добавление подкосов не рекомендуется.
Разбор случая: беседка без панелей
Гипотетический пример. Заказчик выбирает открытую беседку без плотных панелей на боках и спрашивает: не будет ли она менее устойчива, чем с панелями? Ответ зависит от конструкции: в открытых моделях жёсткость обеспечивается узлами, обвязками и связями, а не листами. Поэтому вопрос нужно задавать по конкретной модели, а не вообще. Менеджер объяснит, что держит раму у выбранной серии.
Раскосы и панели: как они делят работу
Панель из стали 3 мм с лазерной резкой — не только украшение. Прикрученная к стойкам и обвязке в нескольких точках, она мешает раме ромбиться. Но лазерный узор уменьшает эффективную площадь листа, поэтому часть жёсткости придётся обеспечивать каркасом. Чем плотнее рисунок, тем больше листа работает как диафрагма. Насколько именно это учтено в конструкции, определяет производитель. Заказчику важно не удалять и не переставлять панели без согласования: они могут быть частью системы жёсткости.

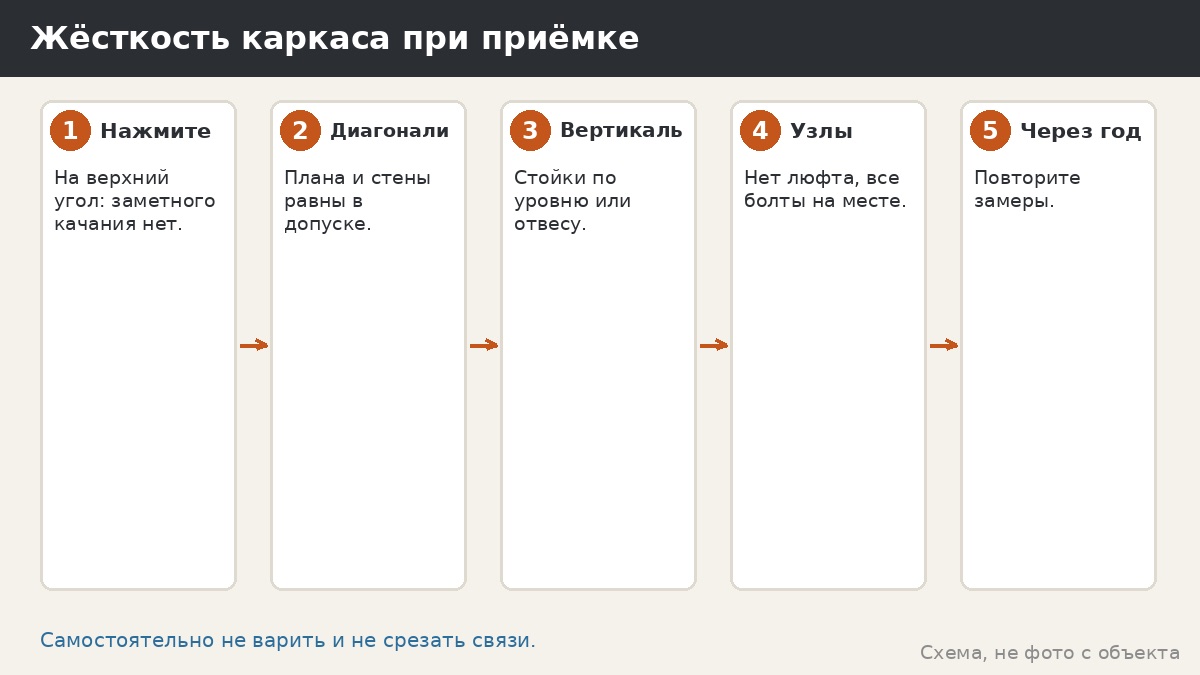

Как проверить жёсткость при приёмке
- Нажмите рукой на верхний угол беседки в стороны: заметного качания быть не должно (мелкая упругая подвижность нормальна).
- Измерьте диагонали плана и стены: они должны совпадать в пределах допуска.
- Проверьте вертикальность стоек уровнем или отвесом.
- Осмотрите узлы: нет люфта, все болты на месте и затянуты.
- Посмотрите на кровлю снизу: ровные линии, без волн.
- Через порывы ветра проверьте, нет ли гула и скрипа.
- Запишите результат и сфотографируйте, чтобы сравнить через год.
Точные допуски и порядок приёмки описаны в отдельной статье раздела.
Жёсткость при перевозке и сборке
Пока детали лежат отдельно, жёсткости у каркаса нет. Она появляется по мере сборки: сначала стойки с обвязкой образуют раму, затем добавляются связи и панели, и только после затяжки всех болтов каркас становится единым целым. Поэтому при сборке важен порядок: сначала собирают основу, выравнивают и слегка фиксируют, затем проверяют геометрию, затем окончательно затягивают. Затянуть всё «до упора» сразу нельзя: геометрию уже не исправить. Сборка занимает около одного дня, и хороший мастер не торопится с финальной затяжкой. Если вы присутствуете при монтаже, спросите, как проверяются диагонали и вертикаль перед окончательной затяжкой.
Если каркас на время стоит собранным без кровли и панелей, он уязвимее к ветру, чем в готовом виде. Не оставляйте недособранную конструкцию на ночь без необходимости; если приходится, попросите мастеров закрепить её временными растяжками. После завершения монтажа сделайте контрольные замеры и сохраните фото и цифры, чтобы позже сравнить.
Чего не стоит делать самому
- Срезать или снимать раскосы «ради вида».
- Сверлить дополнительные отверстия в стойках и обвязках.
- Приваривать усиливающие элементы: сварка портит покрытие и меняет работу узлов.
- Подвешивать качели, кресла и гамаки к каркасу без согласования.
- Убирать панели, если они входят в систему жёсткости.
Любая доработка обсуждается с менеджером. Он подскажет, возможно ли это в рамках модели, или предложит отдельно стоящую конструкцию.
Ограничения
Мы не публикуем схем расстановки раскосов, расчётов жёсткости и результатов испытаний, поэтому не подтверждаем количественных характеристик. Нормативные ветровые нагрузки берите по СП 20.13330, ориентировочно, уточняйте на замере. Гарантий работы в экстремальные погодные явления не даём.
Вопросы менеджеру
- Какие элементы обеспечивают жёсткость моей модели: раскосы, панели, узлы?
- Можно ли снимать панели без потери жёсткости?
- Где расположены диагональные связи?
- Какая ожидается подвижность каркаса при нажатии и допустима ли она?
- Что делать, если через год появится люфт?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Зачем нужны раскосы? Чтобы прямоугольная рама не складывалась в ромб от бокового усилия.
Нормально ли, если беседка чуть качается? Небольшая упругая подвижность бывает; заметное качание и люфт — повод сообщить менеджеру.
Можно ли убрать раскос ради вида? Нет, без согласования с производителем.
Заменяют ли панели раскосы? Иногда частично; зависит от модели, уточняйте у менеджера.
