Ребра жёсткости в каркасе беседки: зачем они нужны, где ставятся и как отличить настоящие от декоративных
Зачем в каркасе рёбра жёсткости
Для кого: для тех, кто видит на схеме или на готовой беседке косые перемычки и хочет понять, нужны ли они или их можно убрать ради вида. Сценарий: вы смотрите на каркас и замечаете диагональные элементы в углах и под кровлей. Разберём, что они делают, чем ребро отличается от раскоса и накладки, и почему убирать их «для красоты» нельзя. Ревизия: 29 сентября 2026 (МСК)
Коротко
Рамка из четырёх труб, соединённых на болтах, — подвижный четырёхугольник: без диагонали он легко превращается в параллелограмм. Рёбра жёсткости, раскосы и подкосы превращают четырёхугольник в жёсткие треугольники, которые не меняют форму под нагрузкой. Так каркас сопротивляется боковому ветру, неравномерному снегу и раскачиванию. Наш каркас разборный, на болтах, из профиля 80×80×3 и 40×40×2 мм, и элементы жёсткости заложены моделью. Их количество, размеры и расположение мы не приводим: уточняйте у менеджера. Убирать, срезать или переставлять их нельзя.

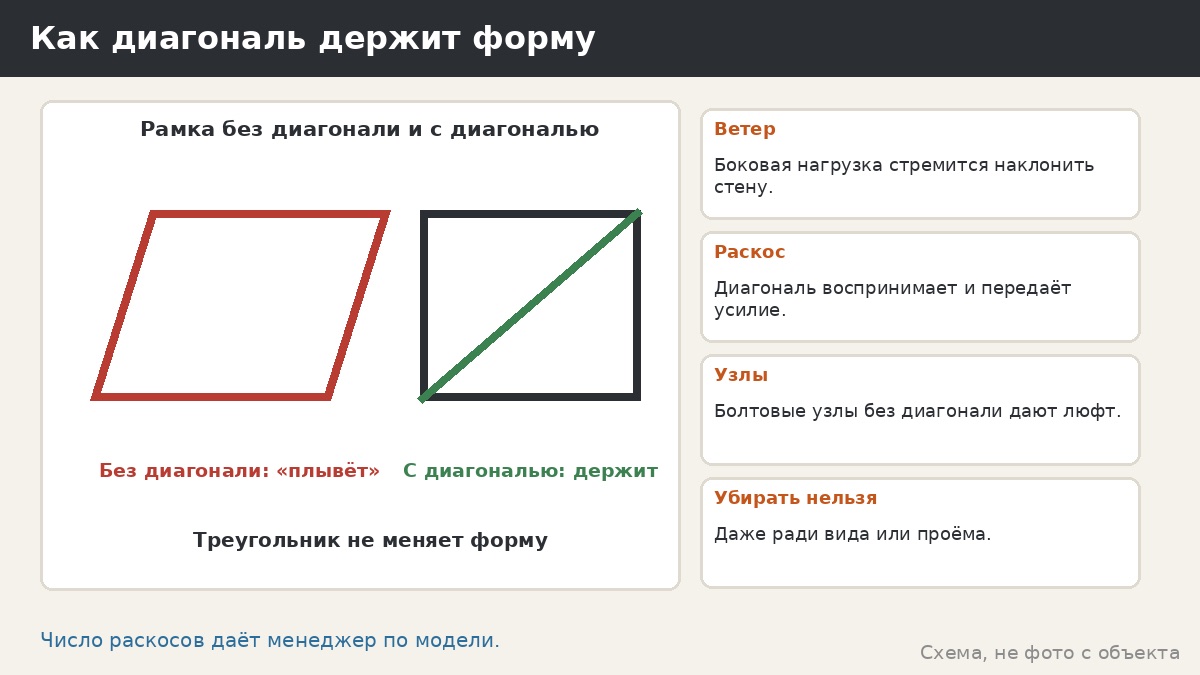

Треугольник против прямоугольника
Если стоять на столе с четырьмя ножками, соединёнными на шарнирах, его легко покосить рукой. Добавьте диагональ, и стол «схватится». Так же работает каркас беседки: узлы на болтах не идеально жёсткие, и без диагоналей конструкция может «играть». Диагональ работает на растяжение или сжатие и не даёт углу измениться. Поэтому в разных местах каркаса вы видите косые элементы: в стенах, в кровле, иногда по периметру пола.
| Тип элемента | Где стоит | Что делает | |---|---|---| | Раскос | в плоскости стены | не даёт стене перекоситься | | Подкос | под обвязкой, у стойки | разгружает узел, уменьшает пролёт | | Ребро жёсткости | вдоль или поперёк детали | повышает жёсткость самой детали | | Связь в кровле | между стропилами | держит кровлю от сдвига | | Накладка-платок | в углу узла | увеличивает площадь контакта |

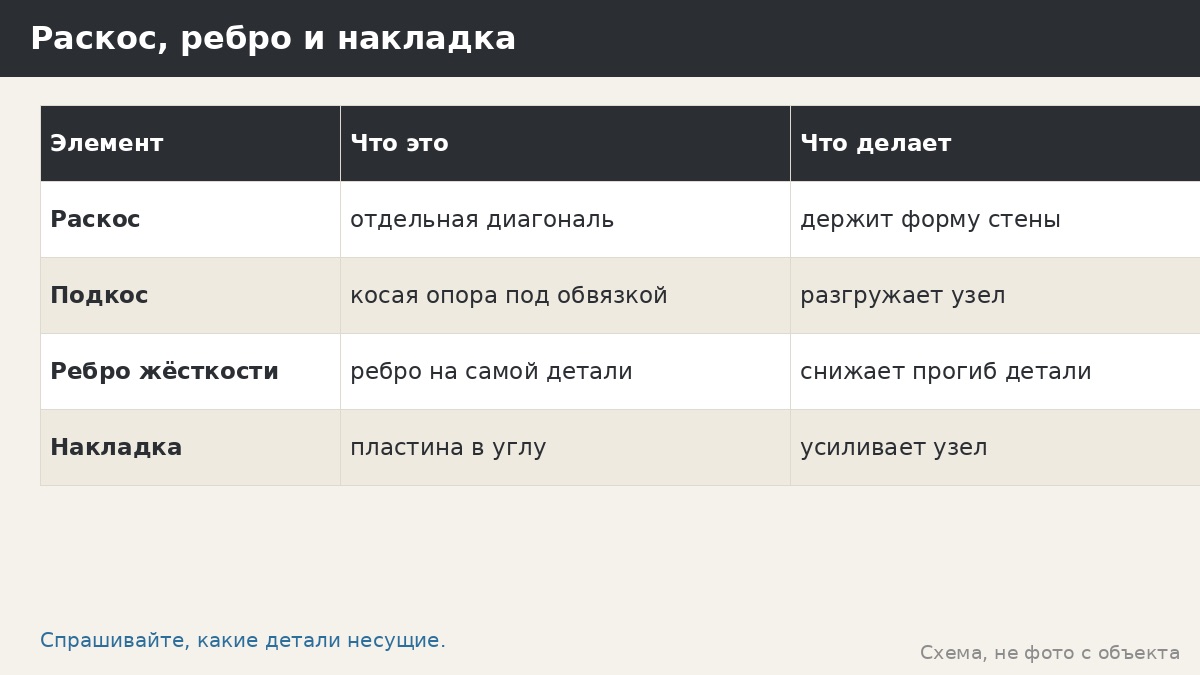

Раскос, ребро и накладка: не путать
Раскос — самостоятельная диагональная деталь. Ребро жёсткости — ребро, приваренное или изогнутое в самой детали, чтобы она меньше прогибалась. Накладка — пластина, усиливающая узел. В разборной конструкции все они выполняют задачу жёсткости, но по-разному. На фото со стороны их легко перепутать: угловая пластина может выглядеть как раскос, а декоративная завитушка — как ребро. Спрашивайте, какие элементы несущие, а какие декоративные, и просите обозначить их на схеме.
Что будет, если убрать раскос
Гипотетический сценарий: хозяин решает убрать раскос, потому что он мешает поставить панель или шкаф. Что происходит? Стена теряет диагональную связь, нагрузка от ветра передаётся на узлы стойки и обвязки, они начинают работать с люфтом, болты ослабевают, каркас «играет». Вначале это незаметно, затем появляются скрип, перекос, трещины покрытия. Убирать раскос нельзя; если он мешает, нужно менять расположение мебели или заранее выбрать другую модель.
Разбор случая: раскос мешает проёму
Гипотетический пример. Заказчик хочет сделать проём шире, и раскос оказывается в зоне прохода. В разговоре с менеджером выясняется, что можно перенести раскос в другую панель, изменить схему или выбрать модель с другой раскладкой. Самостоятельное срезание исключено. Решение принимается до изготовления: изготовление начинается от 7 дней, и в этот период изменения возможны. После сборки перепроектирование дороже.
Разбор случая: скрип при ветре
Второй пример. Через сезон хозяин слышит скрип при ветре. Он осматривает стены и видит, что один раскос слегка отошёл, болт ослаб. Причина не в браке, а в естественной усадке узлов и нагрузках. Правильно: сфотографировать, отметить положение маркером, написать менеджеру и подтянуть по порядку. Неправильно: приварить накладку или подложить прокладки. Порядок подтяжки после первой зимы называет менеджер.
Жёсткость и ветер
Боковая нагрузка от ветра стремится наклонить стену. Раскосы воспринимают её и передают на основание. Чем больше площадь стен и кровли, тем важнее жёсткость. Закрытые модели с панелями получают больше нагрузки, чем открытые. Значения нагрузок ориентировочно уточняйте по СП 20.13330 и на замере; мы не заявляем расчётные величины.
Жёсткость и основание
Раскосы работают только тогда, когда основание не даёт стойкам расходиться. Если опоры на плите или сваях сместились, диагонали перегружаются. Ленточный фундамент, плита или винтовые сваи подбираются на замере. Если вы замечаете, что раскосы «звенят» или перекошены, проверьте основание и геометрию.
Как проверить при приёмке
Убедитесь, что все элементы жёсткости на местах и совпадают со схемой. Посмотрите, что болты в узлах раскосов затянуты одинаково и нет зазоров. Проверьте, что раскосы не деформированы. Оцените симметрию: одинаковые стены имеют одинаковые раскосы. Нажмите на угол ладонью: конструкция не должна заметно раскачиваться. Отмечайте замечания в акте.
Жёсткость в кровле: связи между стропилами
Жёсткость нужна не только стенам. Кровля — плоскость, которая тоже может «поплыть»: стропила стремятся наклониться в сторону, если на них действует боковой ветер или неравномерный снег. Поэтому в стропильной системе есть горизонтальные и диагональные связи, обрешётка и подшивка кровли тоже участвуют в работе. Листы металлочерепицы или профнастила С8 сами по себе дополнительно связывают стропила, если закреплены правильно. Не убирайте элементы кровельной системы и не снимайте подшивку без согласования. Если вы замечаете, что кровля «ходит» при ветре, сфотографируйте узлы и отправьте менеджеру.
Почему декоративные элементы могут вводить в заблуждение
На некоторых беседках встречаются накладки в форме завитков, решёток и косых полос. Они украшают, но не всегда несут нагрузку. Отличить можно по способу крепления и размерам: несущий элемент закреплён болтами через обе соединяемые детали, имеет сечение, сопоставимое с основными элементами, и стоит в силовой плоскости. Декор крепится слабее и обычно тоньше. Декор не порок, если честно назван. Просите производителя пометить на схеме несущие связи. Это защитит от ситуации, когда декоративную косынку принимают за раскос, а настоящих раскосов нет.
Что происходит при боковой нагрузке пошагово
Порыв ветра давит на стену. Стена стремится сместиться в сторону. Стойки изгибаются, узлы поворачиваются, диагональный элемент растягивается или сжимается и передаёт усилие соседней стойке и основанию. Пока раскос цел и закреплён, стена держит форму. Если его нет, угол в узле поворачивается, болты работают на срез, покрытие вокруг них трётся и трескается. Со временем люфт растёт. Этот сценарий объясняет, почему производитель закладывает связи и почему их нельзя изымать.
Ветер, снег и динамика
Снег даёт вертикальную нагрузку, но неравномерный сход или налипание создают перекос. Ветер даёт горизонтальную нагрузку, порывистую и меняющую направление. Люди на полу или качели создают динамику. Все эти нагрузки складываются, и жёсткость каркаса должна их воспринимать. Поэтому связи ставят в нескольких плоскостях: стены, кровля, иногда основание. Значения нагрузок ориентировочно уточняйте по СП 20.13330 и на замере, а расчёт по модели остаётся за производителем.
Как продиагностировать жёсткость самому
Возьмите помощника. Один человек аккуратно давит на угол стойки ладонью, другой смотрит на узел и соседние. Каркас не должен заметно смещаться, узлы не должны скрипеть, раскосы не должны вибрировать. Проверьте после ветреной погоды, нет ли следов трения на покрытии у болтов. Не раскачивайте изо всех сил и не лезьте на кровлю: цель — заметить люфт, а не проверить предел. Если замечена подвижность, отметьте маркером положение и сообщите менеджеру.
Раскосы и мебель: как жить вместе
Если раскос мешает мебели, не переставляйте раскос, а переставляйте мебель. Небольшие ниши в углах можно использовать под кашпо, ящик для дров или декоративный фонарь. Столы и скамьи подбирайте так, чтобы они обходили диагональ. При выборе модели посмотрите на схему стен: где стоят раскосы, какие панели свободны. Иногда достаточно повернуть беседку на участке, чтобы диагонали оказались с нужной стороны и не мешали.
Раскосы на разных моделях
В открытых моделях раскосы видны и участвуют в облике. В моделях со стальными панелями они могут быть скрыты за заполнением, а панели участвуют в жёсткости, если это предусмотрено конструкцией. В остеклённых конструкциях раскосы могут быть заменены жёсткими рамами. Не переносите выводы с одной модели на другую и уточняйте у менеджера, как обеспечена жёсткость именно вашей беседки.
Итог
Рёбра жёсткости и раскосы — не декор и не лишний металл. Они делают каркас жёстким, защищают узлы и продлевают срок службы. Оставьте их на местах и проверяйте при приёмке и после первой зимы.
Памятка из пяти пунктов
Не срезать и не переставлять раскосы. Просить схему с обозначением несущих связей. Проверять затяжку узлов раскосов после первой зимы. Не крепить тяжёлое к диагоналям. Сообщать менеджеру о скрипе и люфте сразу, а не «когда станет хуже».
Когда спрашивать совета
Если вы видите, что раскос погнут, узел ослаб, покрытие потерто до металла, конструкция заметно качается или появились новые звуки, не откладывайте обращение. Раннее вмешательство обычно ограничивается подтяжкой или заменой одной детали, а запущенное состояние требует более серьёзных работ.
Ограничения
Мы не приводим количество, сечение, расположение раскосов, моменты затяжки, допуски и расчётные нагрузки. Статья описывает принцип. Убирать и переставлять элементы жёсткости нельзя. Юридических заключений не даём.
Вопросы менеджеру
- Какие элементы жёсткости есть в моей модели и где они находятся?
- Какие из видимых деталей несущие, а какие декоративные?
- Можно ли изменить расположение раскосов под проём или мебель?
- Как подтягивать узлы раскосов после первой зимы?
- Что делать, если каркас «играет»?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Можно ли убрать раскос ради вида? Нет: жёсткость каркаса снизится.
Чем ребро жёсткости отличается от раскоса? Раскос — отдельная диагональ, ребро усиливает саму деталь.
Почему каркас скрипит? Часто из-за ослабления узла; сфотографируйте и обратитесь к менеджеру.
Можно ли добавить раскос самому? Не без согласования.
Что дальше
