Схема участка с беседкой: как нарисовать самому за вечер, чтобы менеджер всё понял
Схема участка с беседкой: как нарисовать самому
Для кого: для тех, кто хочет показать менеджеру, где и как встанет беседка, а чертежа участка под рукой нет. Сценарий: у вас есть рулетка, лист в клетку и вечер. Нужно получить схему, по которой можно спорить, считать и принимать решения, — без программ и без специального образования. Ревизия: 29 сентября 2026 (МСК)
Зачем схема, если есть колышки
Колышки показывают место на земле, но не на бумаге. Схема нужна, чтобы обсудить участок вне участка: с менеджером по телефону, с соседом, с мастером, который делает основание. Кроме того, на бумаге сразу видно, что не сходится: беседка «влезает», а проход к калитке остаётся 30 см. Хорошая схема занимает один лист и отвечает на пять вопросов: где границы, где дом, где беседка, куда светит солнце и откуда дует ветер.
Схема не является проектом и не заменяет замер мастера. Мы называем её «рабочей»: она помогает сформулировать задачу, а точные размеры и основание определяются на замере.
Что понадобится
- Лист в клетку А4 или А3 (клетка помогает держать масштаб).
- Простой карандаш, ластик, линейка.
- Рулетка 10–20 м или лазерный дальномер.
- Телефон для фото и компас в нём.
- Маркеры или карандаши трёх-четырёх цветов.
Шаг 1. Выберите масштаб
Самый удобный масштаб для участка в 6–15 соток — 1 клетка = 1 м. Участок 20×30 м умещается на листе А4 в клетку (около 20×28 клеток). Если участок больше или вы рисуете только его часть, выбирайте 1 клетка = 2 м. Запишите масштаб в углу листа и держитесь его. Смешение масштабов — главная причина «плывущих» схем.
Шаг 2. Нарисуйте границы
Измерьте забор по периметру и нарисуйте контур. Если участок не прямоугольный, измерьте диагонали и отложите по ним. Отметьте калитку, ворота и любые выступы. Север укажите стрелкой вверху листа или там, где он удобен: главное, чтобы он был. Проверять ориентир можно по компасу на телефоне, но помните, что рядом с металлом стрелка «плывёт».
Шаг 3. Добавьте постоянные объекты
Дом, гараж, сарай, баня, колодец, септик, столбы, деревья, кусты, грядки, теплица. Размеры зданий снимайте по фундаменту, а не по карнизу. Положение объектов привязывайте к двум точкам забора или к двум углам дома: так можно восстановить место на земле. Подземные коммуникации (вода, газ, электрокабель) отмечайте пунктиром, если знаете, где они; если не знаете, помечайте «уточнить».
Шаг 4. Отметьте условия
Нанесите на схему то, что нельзя измерить рулеткой, но нужно учесть.
- Солнце и тень. Стрелка на юг, зоны тени от дома и деревьев утром, днём и вечером.
- Ветер. Две главные стороны: откуда дует чаще.
- Уклон. Стрелки вниз по склону и перепад по углам в сантиметрах.
- Вода. Где стоит после дождя, где течёт.
- Въезд. Как заезжает машина, где будут привозить беседку и материалы.

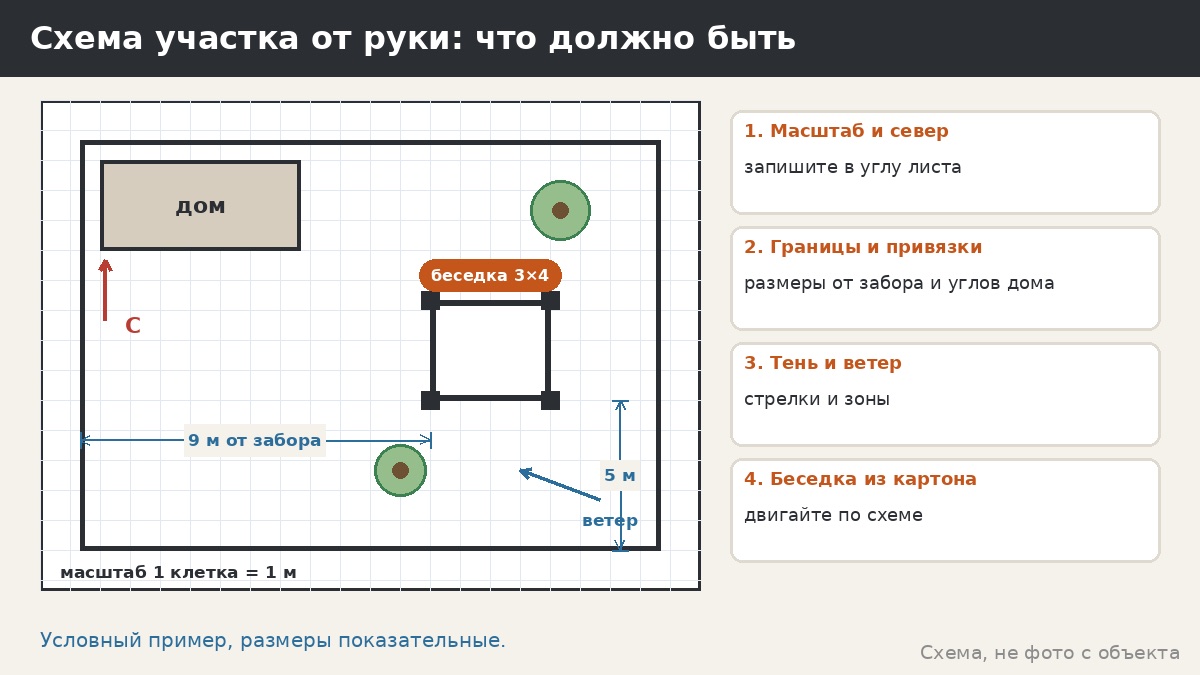

Шаг 5. Впишите беседку
Вырежьте из бумаги прямоугольник в масштабе: 3×4 м — это 3×4 клетки, с учётом свеса кровли добавьте 0,3–0,5 м с каждой стороны. Двигайте его по схеме и смотрите, как меняются проходы. Отметьте вход, стол и мангальную зону в виде простых значков. Зафиксируйте два-три варианта, обведите лучшие цветом. Не забудьте, что габарит — по каркасу, а внутренний размер между стойками на 10–20 см меньше.
Три версии схемы: черновик, рабочая, для мастера
Не пытайтесь нарисовать идеальную схему сразу. Удобнее три прохода.
Черновик делается за 15 минут на глаз: контур, дом, деревья, приблизительное место беседки. Он нужен, чтобы понять, чего не хватает: какие размеры вы не знаете. Список этих «дыр» и есть ваше домашнее задание на выходные.
Рабочая схема строится по замерам. Здесь есть масштаб, север, привязки, ветер и тень. С ней вы идёте к менеджеру, обсуждаете серию и размер, сравниваете два-три положения.
Схема для мастера появляется после выбора места. Она упрощена: только границы, дом, точка беседки, размеры привязок от забора и дорожка подвоза. Лишние детали убираются, чтобы мастер не отвлекался. Точные размеры основания и разметку определяют на замере.
Как измерять быстро и без ошибок
Работайте вдвоём: один держит рулетку, второй записывает. Все размеры записывайте прямо на схему, а не в блокнот, чтобы потом не собирать по листкам. Измеряйте по прямой и горизонтально: если рулетка провисает, длина получается больше. На склоне измеряйте по горизонтали или отдельно указывайте перепад. Фиксируйте от постоянных точек: угол дома, столб забора, колодец. От временных (дерево, куст, куча песка) привязка теряется.
Если участок неровный, разбейте его на треугольники: измерьте три стороны каждого, так контур получится без транспортира. Для беседки достаточно точности 5–10 см, для основания точнее делает мастер на замере.
Схема и разрешительные вопросы
Иногда схема нужна не для нас, а для администрации, соседей или страховой. Наша рабочая схема для этого не подходит: там нужна геодезическая съёмка или официальный план. Разрешения и уведомления зависят от региона, площади и типа объекта; советуем проверять требования в местной администрации. Мы не даём юридических заключений и не гарантируем, что для вашей беседки ничего не потребуется. Схема помогает вам подготовить вопросы, но ответы даёт только компетентный орган.

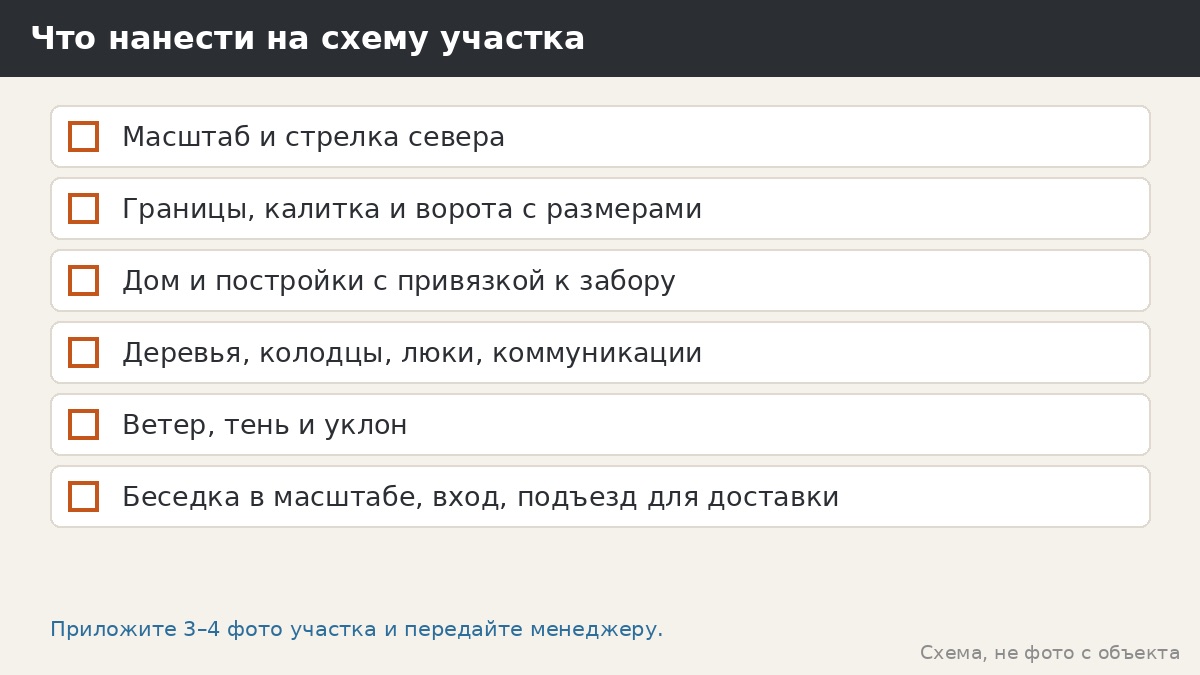

Пример списка «что записать на схеме»
- Размеры участка: длина сторон и диагонали.
- Положение дома: расстояние до двух заборов.
- Положение деревьев: расстояние до забора и высота на глаз.
- Место беседки: расстояния до забора, дома, ближайших деревьев.
- Направление ветра и север.
- Перепады высот по углам беседки (если есть).
- Подъезд: ширина ворот, путь грузовика.
- Коммуникации на участке, которые могут мешать.
Условные знаки
| Объект | Как рисовать | Цвет | |---|---|---| | Забор | сплошная линия | чёрный | | Дом и постройки | заштрихованный прямоугольник | серый | | Беседка | прямоугольник с точками по углам (стойки) | оранжевый | | Деревья | круг с точкой ствола, диаметр = крона | зелёный | | Дорожки | двойная линия | коричневый | | Коммуникации | пунктир с подписью | синий | | Ветер и солнце | стрелки | красный |
Разбор случая: схема на клетчатом листе
Гипотетический пример без конкретных людей. Участок 15×30 м, дом ближе к улице, по бокам заборы. На схеме масштаб 1 клетка = 1 м. Беседка 3×4 вырезана из картона. При перемещении вдоль левого забора остаётся проход 1,5 м, а вдоль правого 0,8 м и упираются в дерево. Вывод: смещаем к левому забору, но тогда до соседа остаётся 1,5 м, что вызывает вопросы по отступам. Схема помогла увидеть проблему до заказа; отступы проверяйте по СП и местным правилам, ориентировочно, уточняйте на замере.
Разбор случая: схема для менеджера по телефону
Гипотетический пример. Заказчик отправил менеджеру фото листа: масштаб, север, место беседки, стрелки ветра, три фото места. Менеджер сразу спросил: какой рельеф, что под землёй, как заезжает машина. Разговор занял десять минут, а не час. Хорошая схема не про красоту, а про то, чтобы вопросы задавались по делу.
Что передать менеджеру вместе со схемой
- Фото листа и три-четыре фото участка с разных сторон.
- Размеры участка и расстояния от беседки до забора и дома, если знаете.
- Пожелания: сколько человек, какие сценарии, мангал.
- Информацию об уклоне, грунте, воде, деревьях над местом.
- Адрес или район: работаем по Москве и МО, для других городов условия согласует менеджер.
Частые ошибки
- Нет масштаба, поэтому нельзя понять, что нарисовано.
- Беседка нарисована «размером с половину участка», хотя в жизни занимает 12 м².
- Не указан север, ветер и тень.
- Нет привязки к забору: место не восстановить.
- Забыты деревья, столбы, люки и колодцы.
- Габарит и внутренний размер перепутаны.
- Нарисован идеальный вариант, а альтернатив нет.
Как проверить схему на земле
Сравните три расстояния: от угла дома до угла беседки, от забора до стойки, от дорожки до входа. Если рулеткой на участке они совпадают со схемой с точностью до 10–20 см, схема хороша. Если расхождение больше, найдите ошибку в масштабе или в замерах. Вторая проверка — пройти по схеме глазами: подходишь к беседке с калитки, с крыльца, с парковки. Нет ли препятствий?
Ограничения
- Рабочая схема не заменяет геодезической съёмки и не является документом.
- Она не отвечает на вопросы по нормам, правам, кадастру.
- Точное основание (ленточный фундамент, плита, винтовые сваи) определяется на замере, а не по схеме.
- Если участок сложный (уклон, вода, болото), замер важнее схемы.
Вопросы менеджеру
- Какой минимальный набор сведений вам нужен по участку?
- Можно ли прислать схему и фото для предварительной оценки?
- Какие отступы вы рекомендуете от забора и дома по вашему опыту?
- Как определить основание для моего рельефа?
- Что входит в замер и сколько времени он занимает?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска, срок службы 10+ лет. Изготовление от 7 дней, сборка на участке около 1 дня. Производство и склад — Москва, Складочная.
Если участок уже застроен
Чаще всего схему рисуют не на пустом поле, а на живом участке, где есть теплица, бочка, дровяник и детские качели. Не пытайтесь нанести всё. Отметьте то, что нельзя убрать (дом, баня, септик, скважина, крупные деревья), и то, что можно переставить (грядки, бытовые мелочи, лёгкие постройки). Второе рисуйте пунктиром: так видно, что оно временное и может уступить место беседке. Если беседке нужно место занятое сараем или теплицей, честно нарисуйте два варианта — с переносом и без — и оцените стоимость переноса. Мы такие работы не заявляем, это ваш вопрос к мастерам.
Как использовать схему дальше
Схема — не одноразовая бумага. Она пригодится при заказе основания, при проектировании дорожки и электрики, при разговоре с соседями и мастерами. Храните её вместе с фото участка до и после установки, а при изменениях (новая постройка, вырубленное дерево, перенос грядок) обновляйте.
FAQ
Какого масштаба должна быть схема? Удобно 1 клетка = 1 м для небольшого участка. Главное, чтобы масштаб был указан и не менялся.
Нужно ли рисовать в программе? Нет. Лист в клетку и рулетка дают то, что нужно менеджеру.
Что важнее: план или фото? Оба. План даёт размеры, фото — контекст: рельеф, деревья, забор.
Можно ли обойтись без схемы? Можно, если вы готовы показать участок на замере. Но схема ускоряет разговор и помогает избежать ошибок.
