Стойка, обвязка, прогон: словарь каркаса

Для кого: для тех, кто читает описание, смету или переписку с монтажниками и спотыкается о слова «обвязка», «прогон», «стропило», «связь». Сценарий: менеджер говорит «нижняя обвязка по периметру, прогоны поперёк», а вы киваете и не решаетесь переспросить. Ниже — короткий словарь, после которого термины перестанут быть тайной. Ревизия: 29 сентября 2026 (МСК)

Одним абзацем

Стойка стоит вертикально и держит. Обвязка идёт по периметру горизонтально и связывает стойки в раму. Прогон лежит на обвязке и держит кровлю. Стропило наклонено и задаёт форму крыши. Раскос стоит по диагонали и не даёт раме «сложиться». Всё это из стальных труб профиля 80×80×3 и 40×40×2 мм на болтовых соединениях. Расположение и число деталей зависят от модели, и точную раскладку подтверждает менеджер.

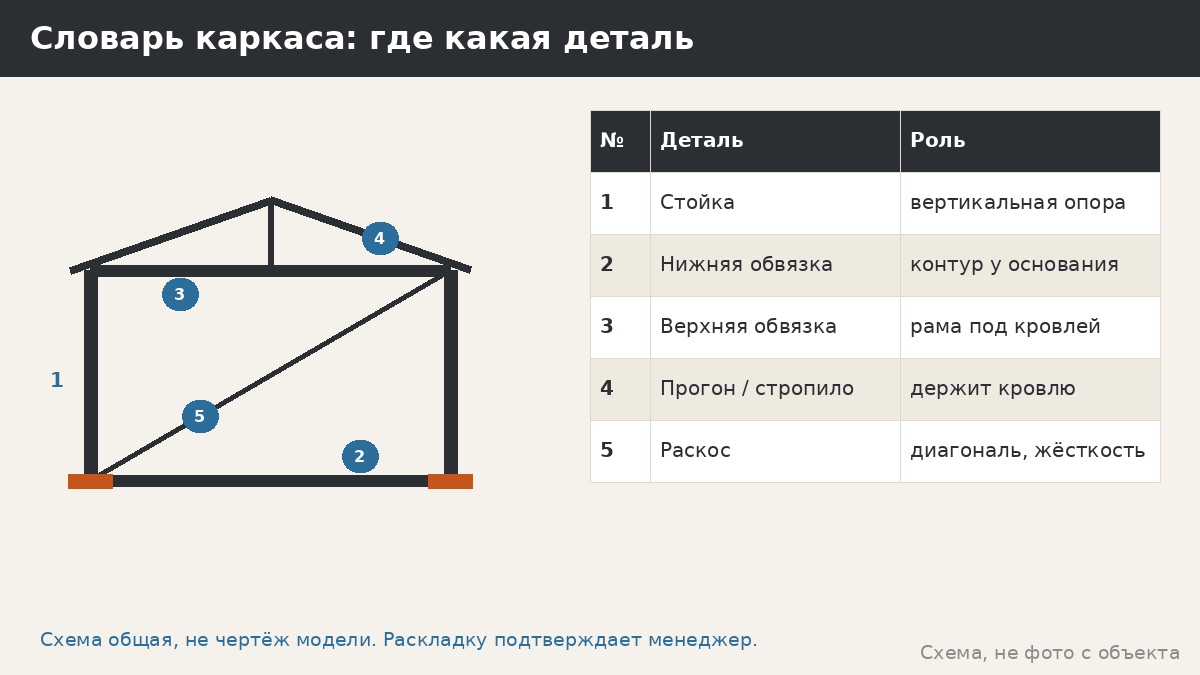

Словарь в таблице

| Деталь | Направление | Что делает | Куда передаёт нагрузку | |---|---|---|---| | Стойка | вертикально | несёт кровлю | на основание | | Нижняя обвязка | горизонтально, по периметру | держит контур у основания | на основание | | Верхняя обвязка | горизонтально, на верху стоек | объединяет стойки, опора кровли | на стойки | | Прогон | горизонтально, поперёк кровли | держит покрытие крыши | на обвязку или стропила | | Стропило | наклонно | формирует скат | на обвязку | | Раскос | по диагонали | держит геометрию при ветре | по узлам на стойки и обвязку | | Перемычка | горизонтально, короткая | связывает соседние элементы | на стойки |

Стойка

Вертикальная опора. Стоек не меньше четырёх у прямоугольной беседки, по одной в каждом углу; в больших размерах добавляются промежуточные, чтобы уменьшить пролёт балок. Стойка работает на сжатие, а под ветром ещё и на изгиб. Поэтому в нашем каркасе для неё используется основной профиль 80×80×3. Внизу стойка опирается на основание через опорную пластину или оголовок сваи, вверху её соединяет верхняя обвязка. Стойка не должна иметь вмятин, изгибов и заметных перекосов; вертикальность проверяют отвесом или уровнем при приёмке.

Обвязка

Обвязка — это горизонтальная рама. Нижняя лежит у основания, верхняя на уровне верха стоек. Смысл в том, чтобы стойки не были отдельными столбами, а работали как связанная система. Нижняя обвязка выравнивает контур и задаёт размер плана, верхняя принимает нагрузку от кровли и распределяет между стойками. Обвязка выполняется из профиля 80×80×3 или 40×40×2 в зависимости от нагрузки и модели; какие именно детали из какого профиля, называет менеджер.

Прогон

Прогон — горизонтальная балка кровли. Он лежит поверх обвязки или на стропилах и служит опорой для покрытия — металлочерепицы или профнастила С8 в отдельных сериях — с подшивкой. Чем больше пролёт между опорами, тем сильнее прогон прогибается под снегом. Поэтому длинные прогоны требуют более мощного профиля или дополнительных опор. Прогиб виден невооружённым глазом: провисшая линия кровли — сигнал разобраться. Подробно о прогибе балок у нас есть статья этого раздела.

Стропило

Стропило — наклонная балка, образующая скат. Если прогон горизонтален, то стропило наклонено; вместе они формируют «решётку» крыши. Число и шаг стропил определяют модель, размер и форма кровли. У шестигранника стропила сходятся к центру. Мы не публикуем схем стропильных систем, поэтому детали уточняйте у менеджера; в отдельной статье раздела рассмотрен общий принцип.

Раскос

Раскос — диагональная связь. Прямоугольная рама без раскосов может «сложиться» в параллелограмм от бокового усилия, как складной ящик. Раскос по диагонали превращает четырёхугольник в жёсткие треугольники. В беседке раскосы бывают в стенах, в плоскости кровли и в основании. Иногда роль раскоса играет стальная панель 3 мм, жёстко закреплённая на раме, но это зависит от конструкции. Как жёсткость обеспечивается у вашей модели, спросите у менеджера.

Как нагрузка идёт через детали: пример снегопада

Представьте, что за ночь на кровле легло 20 см мокрого снега. Он давит на металлочерепицу, а та опирается на прогоны. Прогоны немного прогибаются и передают вес на стропила и верхнюю обвязку. Обвязка распределяет нагрузку по стойкам, каждая стойка получает свою долю и сжимается по длине. В основании стойка упирается в опорную пластину, а та в фундамент, плиту или сваю. Если в этой цепочке слабое место, например недотянутый болт, тонкая пластина или просевшее основание, оно проявится первым: появится перекос, скрип или трещина покрытия. Поэтому мастера смотрят на конструкцию как на цепь, а не как на набор отдельных труб.

Теперь добавьте ветер. Он давит на боковые панели и кровлю, пытается сдвинуть верх относительно низа. Раскосы и жёсткие узлы не дают раме сложиться, а анкеры и пластины не дают ей сдвинуться по основанию. Снег и ветер редко бывают одновременно на максимуме, но конструкция рассчитывается на сочетания. Реальные значения нагрузок определяются по СП 20.13330 для вашего района, ориентировочно, уточняйте на замере. Мы не публикуем расчётов по моделям и не даём гарантий на экстремальные условия.

Термины в реальной жизни: где что искать на фото

Возьмите фото готовой беседки и попробуйте найти детали. Стойки — вертикальные квадратные трубы по углам, обычно самые заметные. Нижняя обвязка — горизонтальная труба у пола, часто закрыта полом или панелью. Верхняя обвязка — горизонтальный контур под кровлей. Прогоны видны снизу, если смотреть на потолок: параллельные трубы под металлочерепицей. Стропила — наклонные трубы, которые сходятся к коньку. Раскосы — диагональные элементы в стенах или под кровлей; часть скрыта панелями. Если на фото деталей не разглядеть, попросите менеджера прислать схему или фото каркаса без панелей.

Профиль на разных деталях

Разные детали работают по-разному, и профиль для них выбирают по нагрузке. Стойки несут сжатие и изгиб, поэтому для них берут основной профиль. Верхняя обвязка принимает нагрузку от кровли и связывает стойки, поэтому обычно тоже основной. Прогоны и стропила имеют разный пролёт: короткие могут быть из вспомогательного профиля, длинные требуют основного. Раскосы и перемычки чаще вспомогательные. Точное распределение зависит от модели, поэтому попросите список: «деталь — сечение — количество».

Соединения: где деталь встречается с деталью

Узлы важнее самих деталей. Место, где стойка встречается с обвязкой, или прогон с стропилом, — это болтовое соединение с пластинами. Хороший узел жёсткий, не шатается, не скрипит и допускает разборку. Плохой узел имеет люфт, перекошенные отверстия, недотянутые болты. При приёмке пройдите по узлам, потрогайте руками, найдите «живые» места. Общие принципы болтовых соединений разобраны в статьях о сравнении болтового и сварного каркаса и о крепеже.

Если детали названы иначе

В разных источниках и у разных мастеров термины могут отличаться. Обвязку называют «периметральной балкой» или «рамой», прогон — «балкой кровли», раскос — «связью» или «подкосом». Уточняйте, что имеется в виду, и просите нарисовать. Договоритесь о терминах в начале и используйте их в письменных обращениях. Это поможет избежать недоразумений на монтаже и при претензиях.

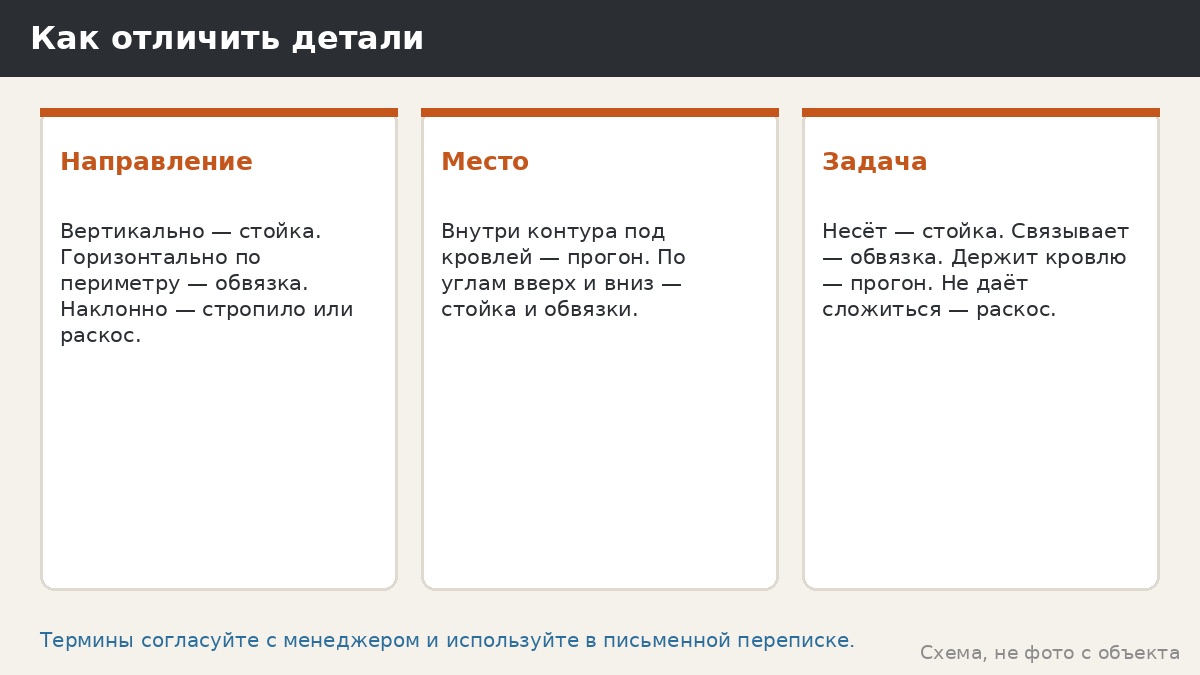

Как не путать термины

• Стойка против балки: вертикально или горизонтально.
• Обвязка против прогона: обвязка образует контур по периметру, прогон лежит внутри контура и держит кровлю.
• Прогон против стропила: прогон горизонтален, стропило наклонено.
• Раскос против перемычки: раскос диагональный, перемычка короткая и горизонтальная.

Если в переписке слово используется непривычно, просите нарисовать эскиз или показать на фото.

Разбор случая: недопонимание с бригадой

Гипотетический пример без конкретных людей. Заказчик говорит бригаде: «Поставьте балку на стойки». Бригадир понимает: верхнюю обвязку. Заказчик имел в виду: прогон под кровлей. В итоге на участке лежит лишняя деталь, а нужной нет. Урок: пользуйтесь словарём и показывайте на схеме. Слова «балка», «перекладина», «верх» — плохие, потому что означают что угодно.

Разбор случая: как читать смету

Гипотетический пример. В смете значатся «стойки — 4 шт.», «обвязка нижняя — 1 компл.», «прогоны — 3 шт.», «стропила — 6 шт.». Заказчик хочет проверить. Сначала сверить количество стоек с чертежом и фото. Потом убедиться, что нижняя и верхняя обвязки указаны отдельно. Затем спросить про раскосы: если их нет в списке, значит, жёсткость обеспечивается иначе; как именно, пусть ответит менеджер.

Что проверить на монтаже

1. Стойки вертикальны (отвес или уровень), без вмятин.
2. Обвязки ровные, диагонали контура равны.
3. Прогоны лежат без прогиба и надёжно закреплены.
4. Стропила расставлены равномерно, уклон одинаков.
5. Раскосы закреплены во всех узлах.
6. Болты все на местах, с шайбами, затянуты.
7. Покрытие нигде не повреждено.

Порядок приёмки описан в отдельной статье раздела.

Небольшая тренировка: назовите деталь

Проверьте себя на трёх примерах. Первый: вертикальная труба в углу, снизу пластина на болтах. Это стойка. Второй: горизонтальная труба, идущая по всей длине верха беседки и соединяющая верхние концы стоек. Это верхняя обвязка. Третий: три параллельные горизонтальные трубы под кровлей, лежащие поперёк. Это прогоны. Если вы уверенно назвали все три, словарём вы уже владеете. Дальше при общении с менеджером или бригадой можно использовать эти слова без опаски.

Полезно записать термины в блокнот рядом со схемой участка и моделью. Когда придёт комплект, вы сможете сверить: стоек столько, обвязок столько, прогонов столько. Расхождения фиксируйте сразу и сообщайте менеджеру в первый день. Так проще исправить неточность, чем спорить через месяц.

Ограничения

Мы не публикуем схем расстановки деталей, размеров пролётов и расчётов по моделям, поэтому статья объясняет термины, а не подтверждает конструкцию конкретной беседки. Нормативные нагрузки берите по СП 20.13330, ориентировочно, уточняйте на замере.

Вопросы менеджеру

• Сколько стоек, обвязок, прогонов и стропил у моей модели?
• Из какого профиля каждая деталь?
• Где раскосы и как они закреплены?
• Как называются детали в вашей смете?
• Можно ли получить схему каркаса с обозначениями?

Материалы и сроки

Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска, срок службы 10+ лет. Изготовление от 7 дней, сборка на участке около 1 дня. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.

FAQ

Чем обвязка отличается от прогона? Обвязка образует контур по периметру, прогон лежит внутри и держит кровлю.

Нужны ли раскосы? Жёсткость должна быть обеспечена; как именно, зависит от конструкции модели.

Сколько стоек в беседке 3×4? Число зависит от модели; уточняйте у менеджера.

Как называется деталь на самой верхней точке? Конёк или верхний прогон, в зависимости от формы кровли.
