Стропильная система металлической беседки: как устроена крыша под металлочерепицей
Стропильная система металлической беседки
Для кого: для тех, кто хочет понять, что находится между стойками и металлочерепицей, и почему кровля не проваливается под снегом. Сценарий: вы смотрите на беседку снизу и видите решётку из труб под крышей. Хочется знать, как она называется, что делает и на что смотреть при приёмке и выборе. Ревизия: 29 сентября 2026 (МСК)
Что такое стропильная система
Стропильная система — это «скелет» крыши: набор наклонных и горизонтальных элементов, на которые кладётся кровельное покрытие. В нашей беседке она собрана из стальных труб на болтовых соединениях, как и остальной каркас, и опирается на верхнюю обвязку. Сверху на неё крепится кровля (металлочерепица, в отдельных сериях профнастил С8) и подшивка снизу. Уклон и вальма кровли — только то, что описано на сайте для конкретной серии: мы не публикуем углов и схем стропил в общих материалах, поэтому конкретику подтверждает менеджер.

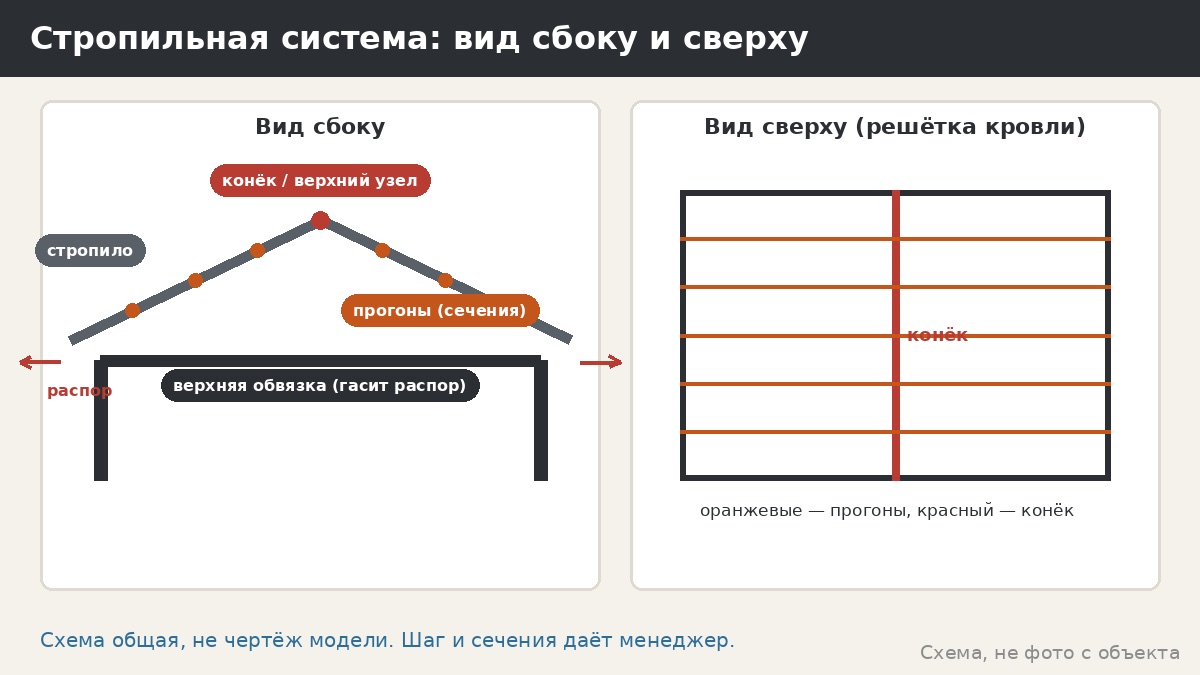

Из чего она состоит
- Стропила. Наклонные балки, идущие от верхней обвязки к коньку или к центру. Они задают форму ската.
- Прогоны. Горизонтальные балки, лежащие поперёк стропил или на них. Они дают опору кровельному листу с малым шагом.
- Конёк или верхний узел. Место, где скаты сходятся. У шестигранника это центр, где сходятся шесть стропил.
- Связи и подкосы. Мелкие элементы, которые не дают стропилам разъехаться и держат их в плоскости.
- Узлы. Болтовые пластины в местах стыков.
Профиль для этих деталей — 80×80×3 или 40×40×2 мм в зависимости от нагрузки и пролёта: длинные и нагруженные элементы из основного профиля, короткие и второстепенные из вспомогательного. Точное распределение зависит от модели.
Как работает крыша
Снег и вес кровли давят вниз. Стропила, наклонённые к коньку, превращают часть вертикальной нагрузки в сжатие и распор: концы стропил пытаются раздвинуть стойки в стороны. Чтобы этого не происходило, ставят затяжки или используют жёсткие узлы и обвязку, которая держит распор. Прогоны собирают нагрузку с кровли и передают её на стропила. Если что-то в этой системе слабое, кровля провисает, появляются волны и течи. Поэтому качество узлов и точность геометрии важнее, чем кажется.
Шаг стропил и прогонов
Шаг — расстояние между соседними стропилами или прогонами. Чем он меньше, тем плотнее опора, тем меньше прогиб кровли и тем выше вес и цена. Оптимальный шаг зависит от нагрузки, профиля и типа покрытия. Металлочерепица требует опоры с определённым шагом, чтобы не мялась при ходьбе и не гнулась под снегом. Мы не называем шаг в общих материалах, потому что он зависит от модели; спросите у менеджера. Ориентировочно, чем больше снеговой район, тем чаще шаг, но конкретные значения определяются по СП 20.13330 и расчётом.
Уклон, вальма и форма
Форма крыши влияет на стропильную систему. Двускатная крыша — два ската, конёк посередине. Вальмовая — скаты со всех сторон. У шестигранника шесть скатов сходятся к центру. На сайте описаны формы кровель для серий; уклон и вальма — только то, что там указано. Мы не придумываем углов и не обещаем форму, которой нет в описании. Форма влияет на сход снега, ветровую нагрузку и вид: крутой скат сбрасывает снег быстрее, но создаёт больший парус.

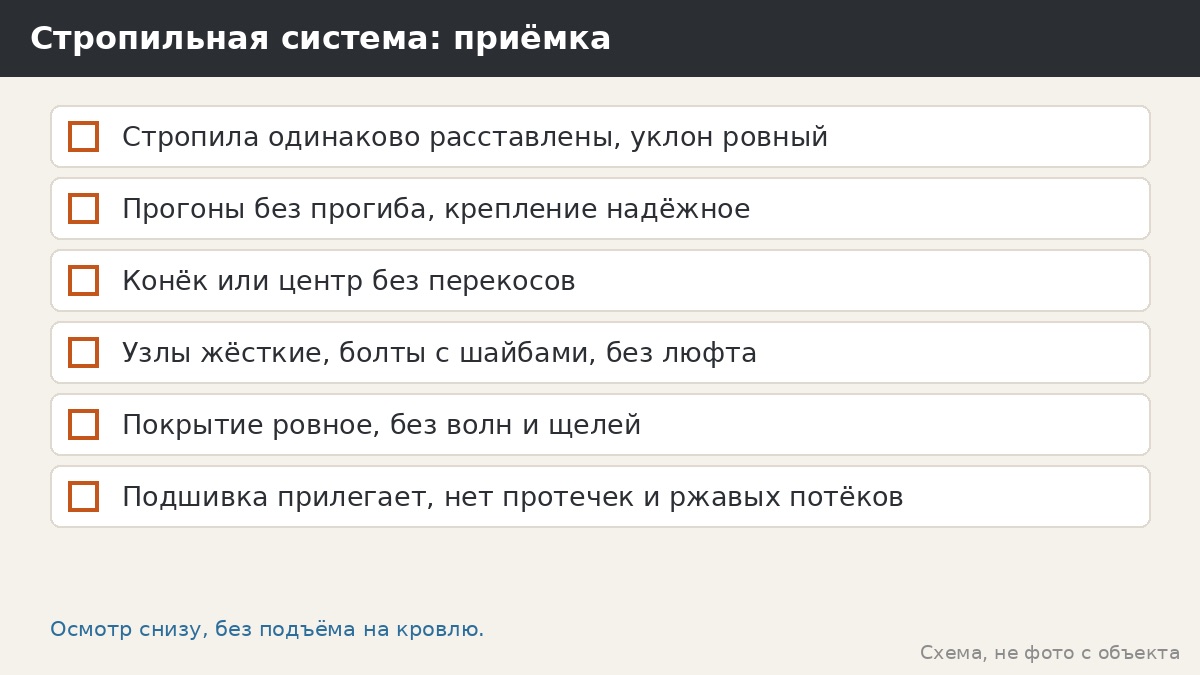

Таблица: элемент, роль, что смотреть
| Элемент | Роль | Что смотреть при приёмке | |---|---|---| | Стропило | задаёт скат, несёт кровлю | равномерность, одинаковый уклон | | Прогон | опора листа | отсутствие прогиба, крепление | | Конёк / центр | сходятся скаты | геометрия, плотность узла | | Связи | держат стропила в плоскости | наличие, затяжка | | Узлы | соединяют детали | болты с шайбами, без люфта | | Покрытие | защита от осадков | ровность, отсутствие волн |
Разбор случая: волна на кровле
Гипотетический пример без конкретных людей. После первой зимы заказчик замечает, что на одном скате металлочерепица «пошла волной» между двумя стропилами. Возможные причины: увеличенный шаг прогонов, нагрузка снега, слабый узел, неточная геометрия. Действие: сфотографировать, измерить прогиб линейкой или шнуром, сообщить менеджеру. Не надо лезть на крышу зимой и самому подкручивать. Диагностика и способ устранения — вопрос производителя.
Разбор случая: вальма против двускатной
Гипотетический пример. Заказчик выбирает между беседкой с двускатной кровлей и беседкой с четырёхскатной. Двускатная проще, а четырёхскатная защищает торцы от дождя и выглядит целостнее, но требует более сложной стропильной системы и шва на сопряжениях. Решение принимается по внешнему виду, ветру и снегу. Какие формы есть в ваших сериях, подскажет менеджер; мы не предлагаем форм вне описанных.
Распор: почему крыша «раздвигает» стены
Наклонное стропило, нагруженное сверху, стремится не только вниз, но и в стороны: его нижний конец давит на опору и пытается сдвинуть её наружу. Это называется распором. Если распор не погашен, верхняя обвязка раздвигается, стойки наклоняются, а конёк опускается. Поэтому в стропильных системах есть механизмы, гасящие распор: жёсткая замкнутая верхняя обвязка, затяжки между нижними концами стропил, диагональные связи. В беседке роль затяжки часто выполняет сама верхняя обвязка, замкнутая по периметру и соединённая болтами с пластинами. Отсюда следует практический вывод: узлы верхней обвязки нельзя ослаблять, разбирать и переставлять без согласования. Даже небольшой люфт здесь означает потерю жёсткости крыши.
Кровельное покрытие и его опора
Металлочерепица и профнастил С8 — тонкие листы, которые держат форму благодаря профилю, но не терпят провисания опоры. Лист крепится к прогонам самонарезающими винтами через определённый шаг. Если прогоны стоят слишком далеко, лист прогибается между ними, вода задерживается и появляются волны. Если крепёж вкручен неровно, под шляпкой возникает щель, и вода попадает под кровлю. Подшивка снизу закрывает решётку из труб, улучшает внешний вид и защищает от птиц и пыли. Все эти детали монтируются на участке за около одного дня работы, поэтому важно, чтобы комплект был полным и размеченным. Как крепится лист в вашей модели и какие крепёжные элементы применяются, уточняйте у менеджера.
Что заказчик может проверить снизу
Для осмотра стропильной системы не нужно лезть на крышу. Встаньте внутри беседки и посмотрите вверх. Проверьте, одинаково ли расположены стропила и не искривлены ли линии. Посмотрите, нет ли пятен ржавчины на пластинах и болтах. Проведите рукой по нескольким узлам: они должны быть жёсткими. Осмотрите подшивку: она должна прилегать без больших зазоров. После сильного дождя и в оттепель проверьте, нет ли протечек и влажных пятен на подшивке. Отметьте датой и фото всё необычное, чтобы позже сравнить. Это занимает десять минут и даёт информацию, которой не даст ни одна реклама.
Стропильная система и остекление
В остеклённых сериях (остеклённая Лофт, Панорама) стропильная система устроена с учётом дополнительной нагрузки от рам и стёкол на верхнюю обвязку. Конкретика зависит от модели и в открытых материалах не раскрывается. Для заказчика важно понимать, что остекление не «добавляется» к любой беседке: оно проектируется вместе с каркасом. Поэтому любые вопросы о замене открытой беседки на остеклённую и наоборот решайте с менеджером, а не самостоятельно.
Уход за кровлей и стропилами
Регулярный уход продлевает жизнь стропильной системы. Раз в сезон осматривайте кровлю с земли, очищайте желоба и свесы от листвы, удаляйте налипший мусор. Проверяйте болты в узлах после первой зимы и затем раз в год; порядок подтяжки описан в отдельной статье раздела. Повреждения покрытия подкрашивайте ремонтным составом, рекомендованным менеджером. Не привязывайте к стропилам гирлянды и качели без согласования: точечные нагрузки могут превысить допустимые.
Снег и вода на кровле
Снег лежит на кровле и давит на стропильную систему. Нагрузка зависит от района по СП 20.13330 и формы кровли; ориентировочно, уточняйте на замере. Чистить снег нужно с земли безопасными инструментами, не залезая на кровлю: металлочерепица скользкая, падение опасно. Вода стекает по скату; куда она сходит и есть ли желоба у вашей серии, уточняйте у менеджера. Лёд на краях кровли может падать, поэтому не оставляйте под свесами дорожки и места отдыха зимой.
Ошибки и признаки проблем
- Заметный прогиб прогона или стропила в центре пролёта.
- Разная высота конька при взгляде вдоль ската.
- Люфт и скрип в узлах при порыве ветра.
- Ржавые потёки из отверстий, где нарушено покрытие.
- Неравномерные зазоры между кровлей и подшивкой.
- Течь в местах стыка листов и на коньке.
При любом из признаков сфотографируйте и напишите менеджеру. Самостоятельный ремонт сваркой не рекомендуется.
Как читать чертёж кровли, если вам его покажут
Если менеджер пришлёт схему кровли, обратите внимание на три вещи. Во-первых, на обозначения: стропила и прогоны нарисованы разными линиями, рядом стоят сечения и количество. Во-вторых, на размеры: шаг между стропилами, длина ската, высота конька над обвязкой. В-третьих, на узлы: как соединены стропила с обвязкой и коньком, какие пластины и болты применены. Не бойтесь спрашивать про непонятное. Хорошая схема позволяет сверить комплект при получении и проверить сборку по факту. Сохраните её вместе с договором и фотографиями монтажа.
Ограничения
Мы не публикуем углы наклона, шаги стропил, сечения по деталям и расчётные схемы. Нельзя утверждать, что все серии имеют одинаковую стропильную систему. Нормативные снеговые и ветровые нагрузки берите по СП 20.13330, ориентировочно, уточняйте на замере. Гарантий устойчивости к экстремальным погодным явлениям не даём.
Вопросы менеджеру
- Какая форма кровли у выбранной серии и как устроены скаты?
- Из какого профиля стропила и прогоны?
- Каков шаг стропил и прогонов, и на какую нагрузку он рассчитан?
- Как защищены узлы и торцы труб от воды?
- Как сходит снег и куда стекает вода?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Кровля — металлочерепица (в отдельных сериях профнастил С8), подшивка кровли. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Чем стропила отличаются от прогонов? Стропила наклонные и задают скат, прогоны горизонтальные и держат покрытие.
Может ли крыша прогнуться? При неверном шаге или перегрузке да; поэтому важны геометрия, шаг и уборка снега.
Можно ли поменять кровлю на тяжелее? Только по согласованию с менеджером: вес влияет на нагрузки.
Нужно ли чистить крышу от снега? С земли и безопасными инструментами; на кровлю зимой не лазьте.
Что дальше
