Углы и узлы каркаса беседки: как стойки соединяют с кровлей и на что смотреть
Углы и узлы каркаса беседки
Для кого: для тех, кто хочет понимать, где именно каркас держится, и сравнивать предложения не по общему виду, а по узлам. Сценарий: вы смотрите на чертёж или готовую беседку и видите десятки соединений. Какие из них главные, чем они отличаются и почему один угол нельзя «упростить» так же, как другой. Ревизия: 29 сентября 2026 (МСК)
Коротко: где узлы и зачем они
Каркас — это не просто набор труб, а набор труб плюс узлы между ними. Труба работает на прочность, узел работает на передачу усилия от одной трубы к другой. В беседке таких мест четыре типа: основание — стойка, стойка — нижняя обвязка, стойка — верхняя обвязка (угол под кровлей), верхняя обвязка — стропило и конёк. У каждого своя нагрузка и своё слабое место. Наш каркас разборный, на болтах, из профиля 80×80×3 и 40×40×2 мм; конкретное устройство узла зависит от модели, и точные размеры пластин, число болтов и порядок затяжки даёт менеджер. Здесь объясняется логика, а не спецификация.
Четыре места, четыре нагрузки

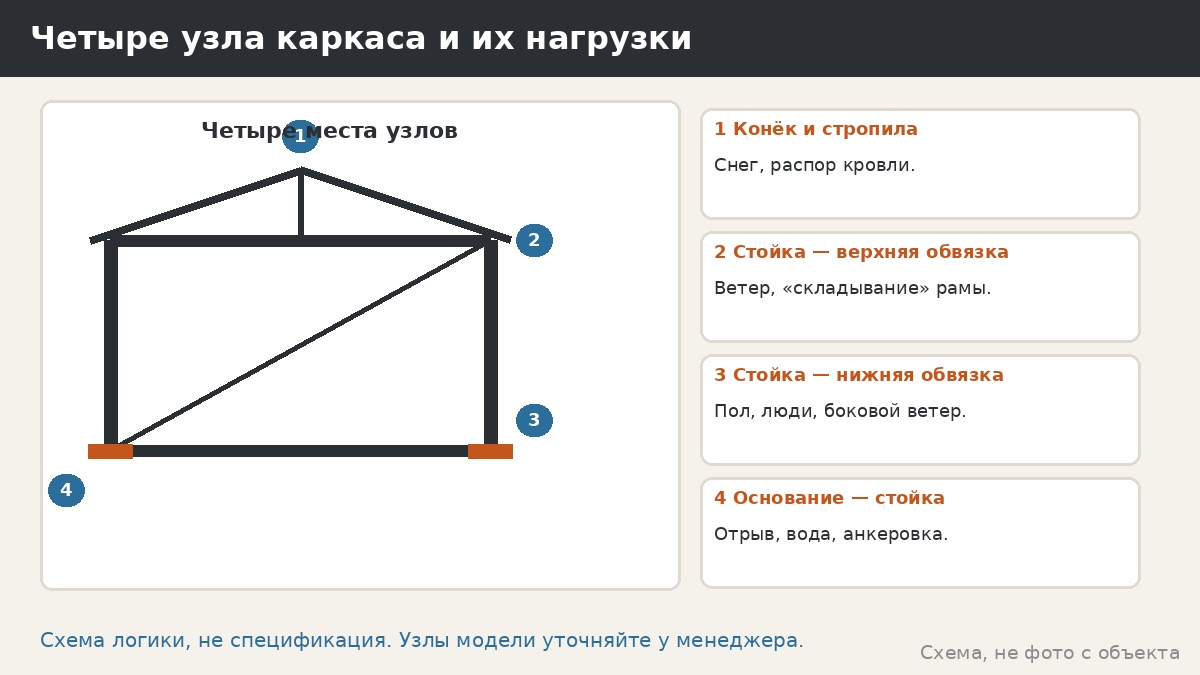

| Узел | Что нагружает | Типичное слабое место | Что проверить | |---|---|---|---| | Основание — стойка | ветер, вес, отрыв кровли | вода у пластины, слабая анкеровка | пластина плотно, нет щелей, нет ржавчины | | Стойка — нижняя обвязка | вес пола, люди, боковой ветер | ослабшие болты, скрип пола | нет люфта, шайбы на месте | | Стойка — верхняя обвязка | ветер на кровлю, «складывание» рамы | перекос угла, продавленная стенка | угол прямой, раскос на месте | | Обвязка — стропило, конёк | снег, распор кровли | расхождение стропил, волны кровли | симметрия, нет провиса |
Таблица показывает логику, а не результаты испытаний.
Угол под кровлей: самый нагруженный
Верхний угол, где стойка встречается с верхней обвязкой и стропилом, работает сразу на нескольких направлениях. Снег давит вниз, ветер толкает вбок, кровля пытается «раздвинуть» стены наружу (это называется распор, и подробнее о нём в статьях про стропильную систему). Если узел сделан слабо или затянут неравномерно, первым признаком будет лёгкий перекос: конёк перестаёт быть параллельным земле, а листы кровли идут волной. В хорошем узле нагрузка распределена по пластине и нескольким болтам, а раскос не даёт раме складываться.
Практический вывод для заказчика: угол под кровлей нужно рассматривать вживую или на подробном фото. Смотрите, есть ли пластина, стоят ли шайбы, одинаково ли выступает резьба, нет ли трещин покрытия вокруг головок. Если на фото видно только общий силуэт, попросите фото узлов крупным планом.
Нижние узлы: тихие, но важные
Нижний угол «стойка — нижняя обвязка» не так эффектен, зато принимает вес пола, мебели и людей, а ещё удерживает основание рамы. Слабое место здесь — влага: вода с пола и стойки стекает вниз и задерживается в узле. Поэтому нижние узлы дольше всего остаются влажными и первыми ржавеют, если покрытие повреждено. Мы красим детали до сборки, в камере, после пескоструя и цинкосодержащего грунта, поэтому торцы и отверстия защищены, но сколы при монтаже нужно подкрашивать сразу.
Разбор случая: скрип в углу
Гипотетический пример. Через месяц после сборки хозяин слышит скрип в одном из углов при ходьбе. Он осматривает нижний узел и видит, что гайка чуть провернулась, а рядом на покрытии появилась тонкая трещина. Ничего страшного: покрытие обмялось, узел просел на долю миллиметра. Правильные действия: сфотографировать, отметить положение гайки маркером, написать менеджеру и подтянуть узел по согласованному порядку. Неправильные: затянуть гайку «до упора» ключом с длинной ручкой. Чрезмерное усилие сминает стенку профиля и не исправляет причину.
Разбор случая: «упрощённый» угол
Второй пример. Заказчик просит убрать угловые пластины «чтобы выглядело чище» и оставить один болт на угол. Визуально это красиво, но узел теряет способность работать на изгиб, и нагрузка ложится на один болт и тонкую стенку. Если нужен более аккуратный внешний вид, обсуждается другое решение: скрытая пластина, накладка или иная форма, но только через менеджера. Самостоятельно убирать элементы узла или добавлять сварку в болтовое соединение нельзя.
Как узлы связаны с раскосами и панелями
Узел не работает в одиночку. Раскос превращает прямоугольник в жёсткую фигуру, панели из стали 3 мм добавляют жёсткости стене, а нижняя и верхняя обвязки вместе образуют «коробку». Если один из элементов убран или изменён, остальные принимают дополнительную нагрузку. Поэтому изменения в конструкции согласуются целиком, а не «по одному узлу».
Как читать чертёж узла
Если менеджер присылает схему, найдите на ней четыре вещи: какие детали соединяются, какая пластина используется, сколько болтов и какой они стороны, есть ли шайбы и стопорение. Не пугайтесь обозначений: попросите подписать узел словами. Хороший продавец объяснит устройство простым языком. Если схема вообще отсутствует, а ответ на вопрос об узле сводится к «там всё надёжно», это повод попросить больше информации.
Что можно проверить самому за десять минут

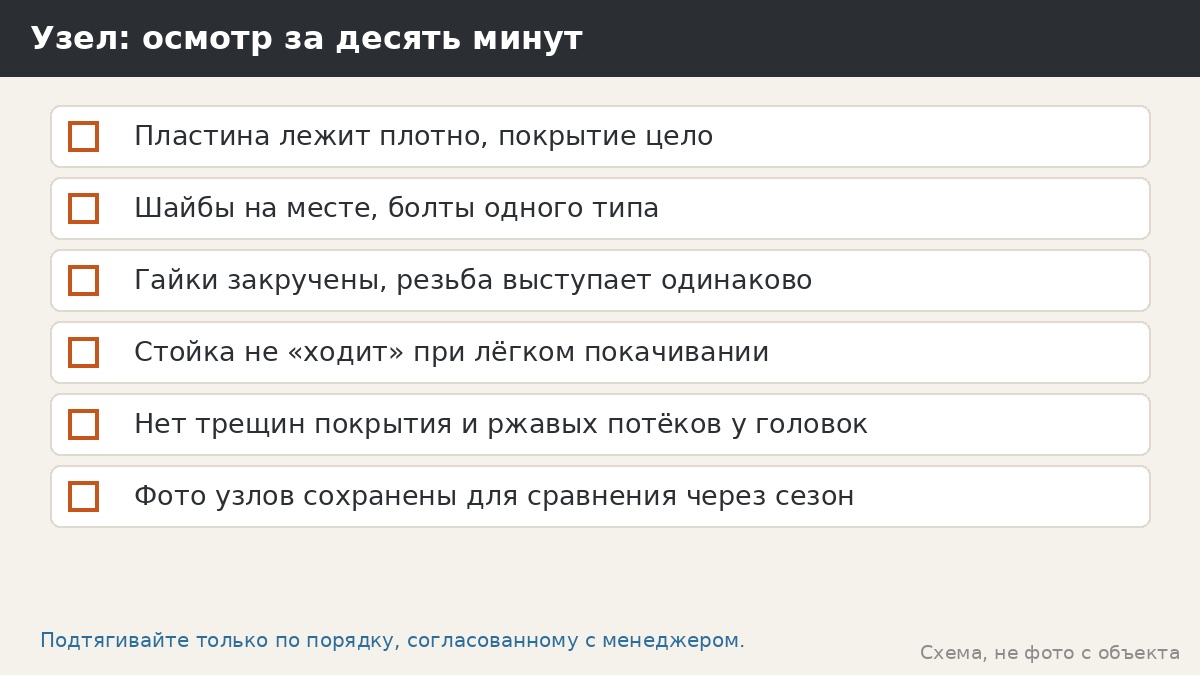

Возьмите фонарик и обойдите беседку. Посмотрите на каждый угол: пластины лежат плотно, шайбы на месте, гайки закручены, резьба выступает одинаково. Слегка покачайте стойку рукой: заметного хода быть не должно. Посмотрите на покрытие вокруг болтов: трещин и ржавых потёков нет. Сфотографируйте и сравните через сезон. Эта проверка не заменяет осмотр специалиста, но выявляет большинство проблем на ранней стадии.
Узлы на разных основаниях
Верхняя часть каркаса не зависит от того, что под ним, а нижний узел зависит. На плите и ленточном фундаменте стойка через пластину крепится анкерами. На винтовых сваях пластина садится на оголовок сваи. Разница проявляется в допусках: анкеры в бетоне не подвинешь после установки, а оголовки свай иногда можно подрезать или подкладками выровнять по высоте. Поэтому тип основания согласуют до изготовления пластин и до разметки. Если основание уже готово, отправьте менеджеру фото и размеры, и узел подберут под него.
Что происходит с узлом за годы
Болтовой узел живёт: летом металл расширяется, зимой сжимается, ветер слегка раскачивает конструкцию, покрытие в местах прижима обминается. Первый год самый «подвижный»: именно поэтому после первой зимы рекомендуется подтяжка. Дальше узел стабилизируется, но осмотр раз в сезон остаётся полезной привычкой. Обращайте внимание на три признака: люфт, трещина покрытия у головки и ржавый потёк. Любой из них — повод обратиться к менеджеру с фото. Подробный порядок подтяжки описан в отдельной статье раздела.
Узел и ремонт
Разборная конструкция ремонтопригодна. Если узел повреждён, например пластина деформирована ударом или болт сорван, заменяется одна деталь, а не вся рама. Для этого достаточно ослабить соседние узлы, поддержать конструкцию, заменить деталь и затянуть по порядку. Работу лучше выполнять монтажникам: нужно удержать вертикаль и не нарушить остальные узлы. Приготовьте фото повреждённого узла и общий снимок беседки, чтобы менеджер точнее подобрал замену.
Почему нельзя добавлять сварку в болтовой узел
Иногда хозяин решает «усилить» болтовой угол сваркой. Это плохая идея сразу по трём причинам. Сварка выжигает покрытие рядом со швом, и защита, нанесённая в камере, исчезает именно в самом нагруженном месте. Металл рядом со швом меняет свойства, а тонкая стенка профиля может повести. И наконец, узел перестаёт быть разборным, а значит, вы лишаетесь главного преимущества конструкции. Если узел кажется слабым, лучше написать менеджеру: возможно, достаточно замены или дополнительной пластины, согласованной производителем.
Как сравнить узлы у двух продавцов
Если вы выбираете между двумя предложениями, попросите у каждого фото узла крупным планом: угол под кровлей и нижний угол. Сравните по четырём признакам: есть ли пластина, стоят ли шайбы, один ли тип болтов, аккуратно ли нанесено покрытие в зоне соединения. Обратите внимание на отверстия: они должны быть ровными, без задиров и следов «подгонки на месте». Обратите внимание на торцы профиля: закрыты или голые. По этим четырём фото видно больше, чем по десятку рекламных картинок. Просите не рендеры, а снимки реальных деталей, и уточняйте, что именно на фото.
Ответы сравнивайте письменно. Если один продавец подробно описывает узел, а другой отвечает общими словами, это уже информация. Конечно, наличие красивого описания не гарантирует качества, но отсутствие ответа по существу должно насторожить. Мы готовы обсуждать устройство узлов своих моделей и объяснять, зачем каждая деталь стоит на своём месте.
Узлы и внешний вид беседки
Аккуратные узлы украшают конструкцию: одинаковые болты, ровные шайбы, симметричное расположение отверстий. Небрежные, наоборот, портят впечатление даже у дорогой модели. Если для вас важен внешний вид, скажите об этом заранее: иногда можно подобрать вариант с более скрытой установкой пластин. Только не жертвуйте прочностью ради эстетики и не убирайте детали узла самостоятельно.
Ограничения
Мы не заявляем тип узла, размеры пластин, число и класс болтов и моменты затяжки в этой статье: они определяются моделью и спецификацией. Статья не заменяет инженерный расчёт и заключение. Нагрузки — ориентировочно, уточняйте по СП 20.13330 и на замере.
Вопросы менеджеру
- Как устроен угловой узел под кровлей в моей модели, можно ли увидеть фото?
- Какие пластины и крепёж применяются в нижних и верхних узлах?
- Как узлы защищены от воды и коррозии?
- Когда и как подтягиваются узлы после сборки?
- Можно ли изменить внешний вид узла без потери прочности?
Материалы и сроки
Каркас разборный на болтах, профиль 80×80×3 и 40×40×2 мм. Обработка: пескоструй, цинкосодержащий грунт, порошковая окраска в камере полимеризации, срок службы 10+ лет. Изготовление от 7 дней, сборка около 1 дня. Основание — ленточный фундамент, плита или винтовые сваи, подбирается на замере. Производство и склад — Москва, Складочная; работаем по Москве и МО, для других городов условия согласует менеджер.
FAQ
Какой узел в беседке самый нагруженный? Обычно угол под кровлей: там сходятся снег, ветер и распор. Точное устройство узла для вашей модели уточните у менеджера.
Можно ли убрать пластины ради внешнего вида? Не рекомендуем: узел теряет жёсткость. Варианты аккуратной отделки обсуждайте с менеджером.
Что делать, если узел скрипит? Сфотографировать, отметить положение гайки и написать менеджеру. Подтягивать по согласованному порядку, без чрезмерного усилия.
Нужно ли подкрашивать узлы? Сколы покрытия подкрашивают сразу, по рекомендации менеджера, чтобы не пошла ржавчина.
