Вентиляция холодного лофта B-63: естественный стек, не приточка
Остеклённый лофт без печи — холодный контур. Задача клапанов не «как в квартире» и не дымоудаление: мангала нет. Нужно, чтобы конденсат не стоял на стекле.
На B-63 «Лофт 8×6» беж односкатка высокая с фасада, сток назад. Холодный воздух заходит снизу в глухую стену С21, проходит 6 м, нагревается и уходит в софит высокого свеса.
Почему не щели под задним ригелем
Тёплый воздух собирается у высокого свеса. Четыре щели на низкой задней стене замыкали поток у тыла и не тянули объём. Приток снизу сзади, вытяжка сверху спереди — стек через всю глубину.
Это заводская схема для остеклённых и закрытых павильонов того же типа. Координаты сверловки ниже — для B-63 8×6. На другой размер оси пересчитываем по каркасу, принцип тот же.

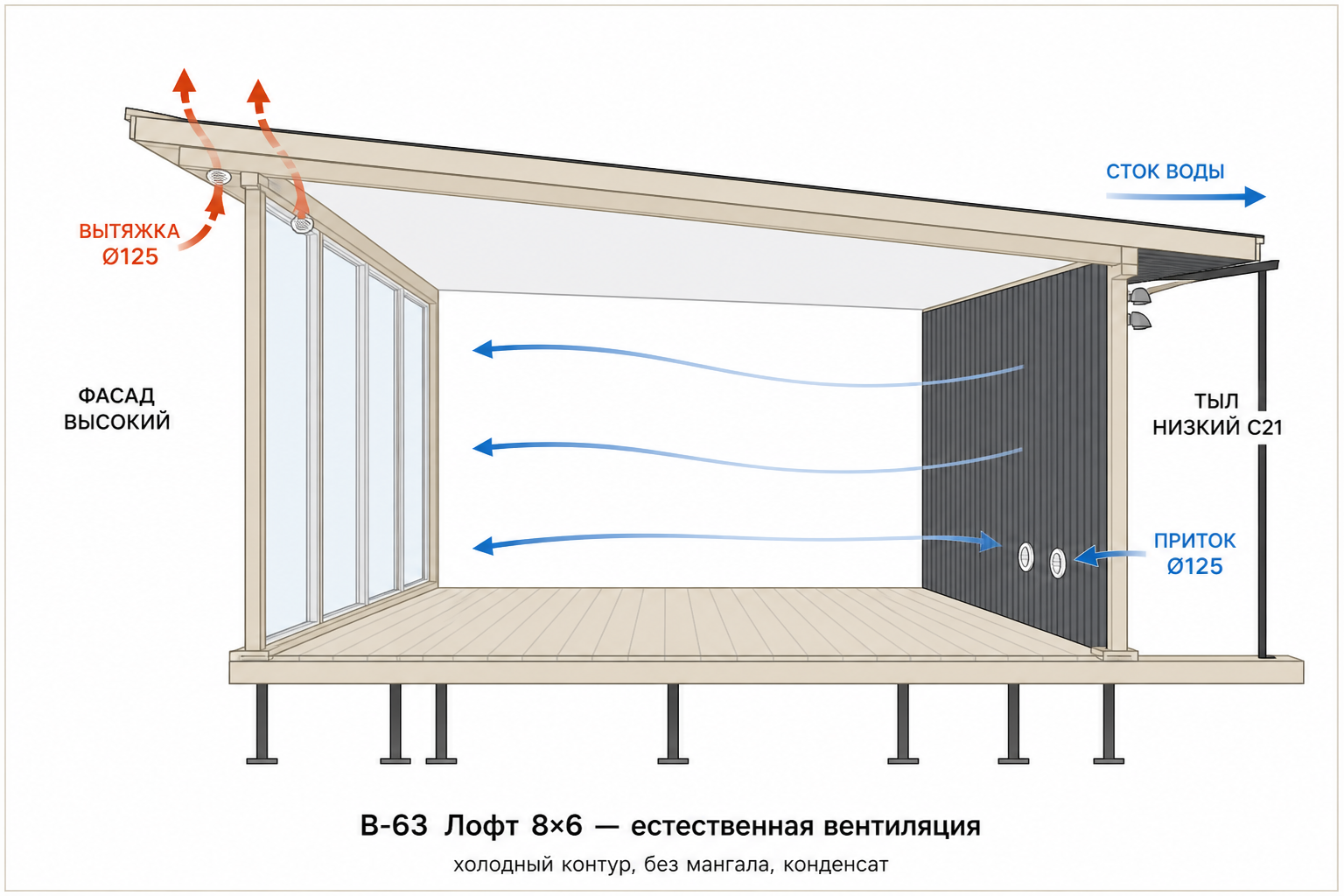

Разрез
На разрезе слева высокий фасад и вытяжка, справа низкий тыл С21 и приток.

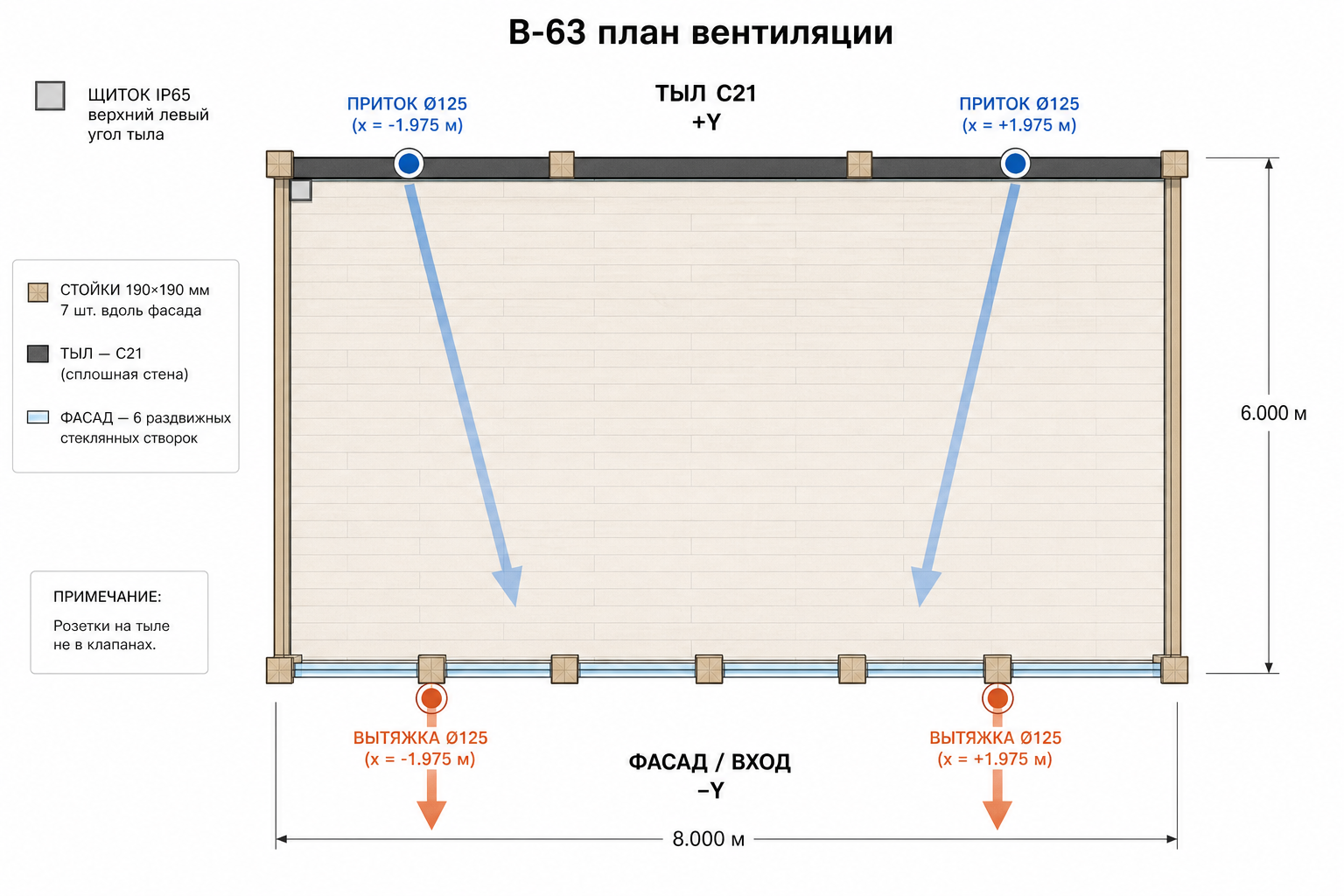

План
На плане вход снизу, тыл С21 сверху. Стрелки идут от двух синих кружков на тыле к двум вытяжкам у входа. Оси x = ±1,975 м, пролёты 02 и 05.
Приток Ø125 × 2
Низ тыла С21, около 0,43 м над ДПК. Диск внутри, колпак с отворотом под задним свесом 65 см. Не над розетками и не у щитка IP65 в левом верхнем углу тыла.
Вытяжка Ø125 × 2
Решётка в потолке у фасада, те же оси. Дальше холодный кровельный зазор и колпак под карнизом. В стекло не сверлим.
Чертежи
2+2 Ø125 — не расчёт кратности и не приточная установка. Естественный контур холодного лофта.
Частые вопросы
Это приточная вентиляция?
Нет. Два притока и две вытяжки Ø125 — естественный стек холодного контура. Нет вентилятора и нет расчёта кратности как у жилого дома.
Зачем вентиляция, если мангала нет?
Чтобы снимать конденсат со стекла. Тёплый влажный воздух собирается у высокого свеса односкатки и должен уйти в софит, а не оседать на створках.
Можно сверлить вытяжку в стекле?
Нет. Верх раздвижной створки ниже ригеля. Решётка стоит в потолке у фасада, дальше холодный кровельный зазор и колпак под карнизом.
