Беседка остеклённая «Лофт 3×4 C8»
Модель B-53 · 3,0×4,0×3,0 м
Хит размера 3×4 м — стекло, профнастил С8, рейка под дуб

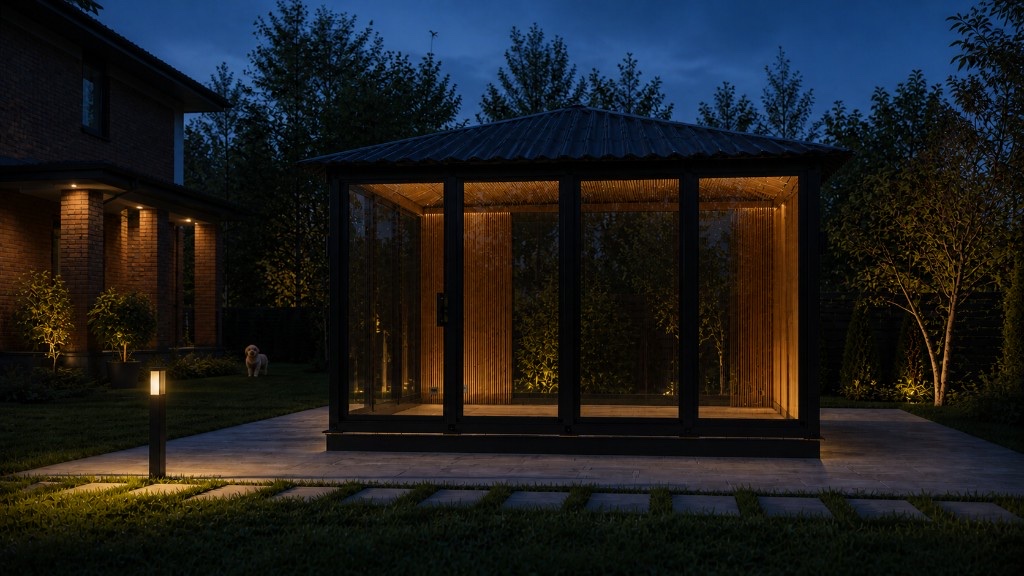

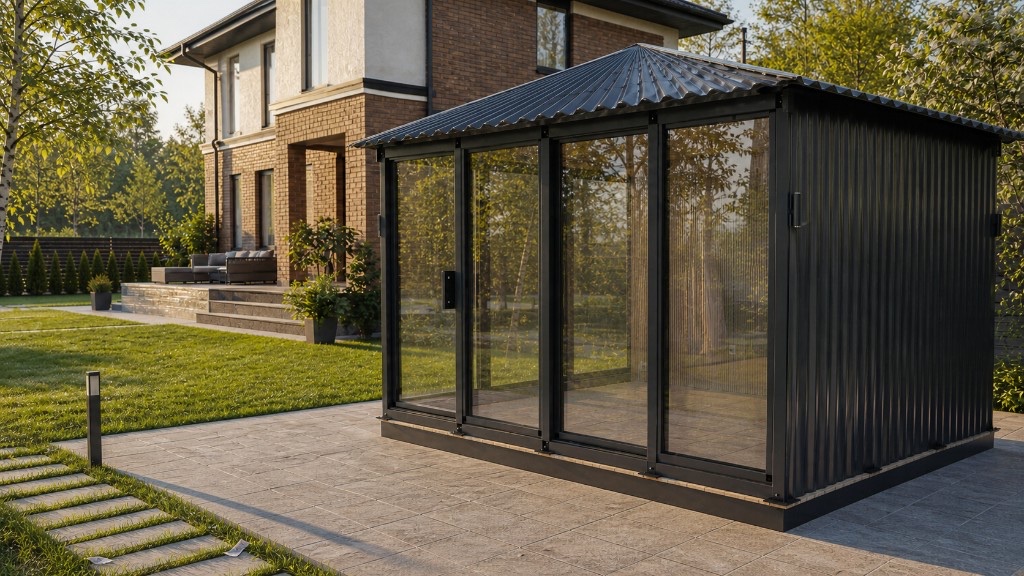

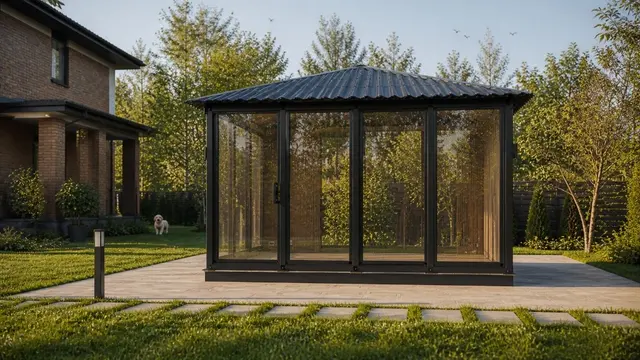

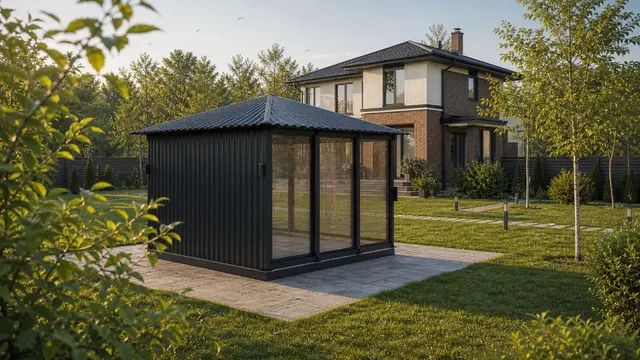

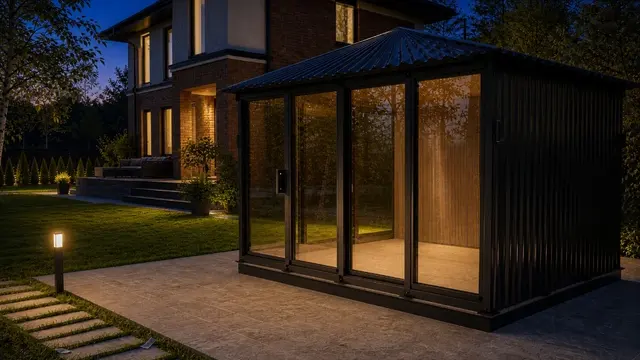

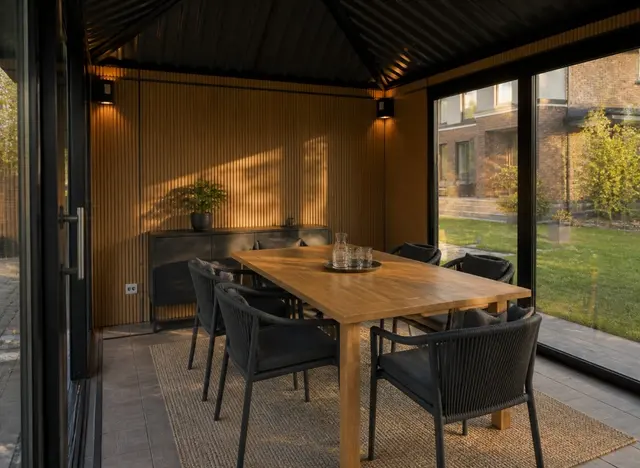

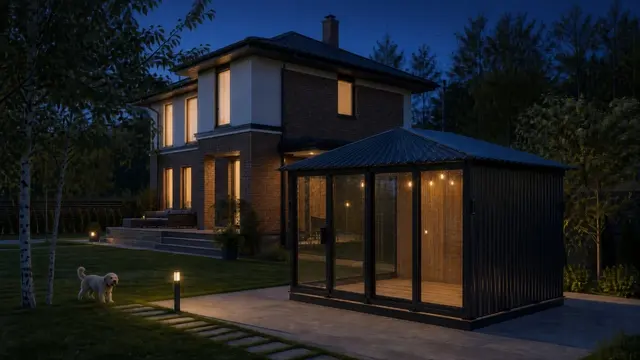

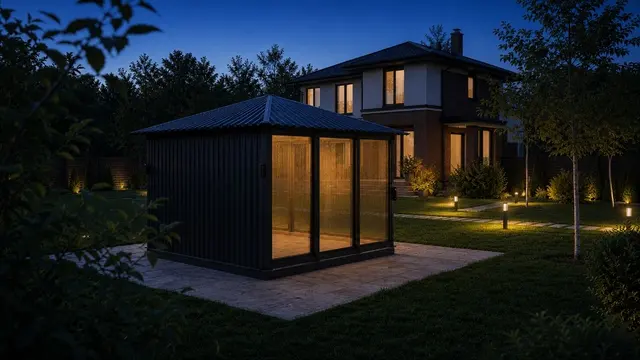

Остеклённая беседка 3,0×4,0×3,0 м, артикул B-53 — хит размера рынка в серии «Лофт C8». Каркас сталь 80×80×3 мм, порошок графит RAL 7016, болтовые соединения. Фасад 3 м — три раздвижных стеклопакета. Левая стена 4 м — четыре створки. Зад и правый бок глухие: снаружи профнастил С8, внутри рейка WPC 8030 под дуб. Кровля профнастил С8, вальма, конёк 3 м. Подиум 15 см, пол в цвет панелей. LED-лента по внутреннему периметру в коробе 20 мм. Четыре угловых светильника вверх-вниз. Электрика: 2 розетки, диммер, щиток 20×15×10 см. Порошковое окрашивание. Монтаж на площадку, плитку или сваи.
Технические характеристики
- Длина фасада
- 3,0 м
- Глубина
- 4,0 м
- Высота по коньку
- 3,0 м
- Крыша
- Профнастил С8, вальма, графит RAL 7016
- Стены
- Фасад 3 м и лево 4 м — стекло; зад и право — С8 снаружи, WPC 8030 внутри
- Профиль стоек
- 80×80×3 мм, графит RAL 7016
- Подиум
- 15 см
- Освещение
- 4 угловых светильника вверх-вниз, LED по периметру потолка
- Вентиляция
- Естественный стек холодного контура: приток низ тыла, вытяжка в софите высокого фасада. Не приточка и не дымоудаление.
- Артикул
- B-53
- Материал
- Металл 80×80, стекло, профнастил С8, WPC
- Размер
- 3,0×4,0×3,0 м
- Кровля
- Профнастил С8, вальма, графит RAL 7016
- Пол
- Влагостойкая нескользящая фанера в базовой комплектации (ДПК — опция).
- Монтаж
- на фундамент или винтовые сваи
- Каркас
- Все каркасы проходят пескоструйную обработку и имеют порошковое окрашивание с использованием цинкосодержащего грунта.
- Срок изготовления
- от 7 дней
- Срок службы
- более 10 лет
Естественная вентиляция
Холодный остеклённый контур, без мангала. Это стек холодного лофта от конденсата — не приточная установка и не дымоудаление.
Односкатка высокая с фасада, сток назад. Холодный воздух заходит снизу в глухую стену С21, проходит глубину павильона, нагревается и уходит в софит высокого свеса.
2
Приток низ тыла С21
2
Вытяжка в софите фасада
Ø125
Гильза, колпак вниз
~3,5°
Скат: высокий фасад
Разрез — как идёт воздух
Слева высокий фасад и вытяжка. Справа низкий тыл С21 и приток.
План — куда ставят клапаны
Вход снизу, тыл С21 сверху. Стрелки от двух синих кружков притока к двум вытяжкам у фасада.
| Узел | Где | Как собрано |
|---|---|---|
| Приток Ø125 × 2 | Низ глухой стены С21. Не над розетками и не у щитка. | Диск внутри, колпак с отворотом под задним свесом 65 см. |
| Вытяжка Ø125 × 2 | Решётка в потолке у фасада, те же оси. В стекло не сверлим: верх створки ниже ригеля. | Дальше холодный кровельный зазор и колпак под карнизом высокого свеса. |
Чертежи — «Лофт 8×6» B-63. На других остеклённых и закрытых павильонах тот же стек: приток снизу сзади, вытяжка сверху спереди. Оси сверления — по проекту.
от 720 000 ₽
Базовая комплектация: без стен, пол — фанера. Дополнительные опции — в блоке справа.
Комплектация и опции
Базовая цена каркаса — от 720 000 ₽. Выберите модификации для расчёта.
Итого: от 720 000 ₽
