Беседка «Панорама · Салон+»
Модель B-27 · 6×4×3 м
Простор 6×4 м с панорамным остеклением

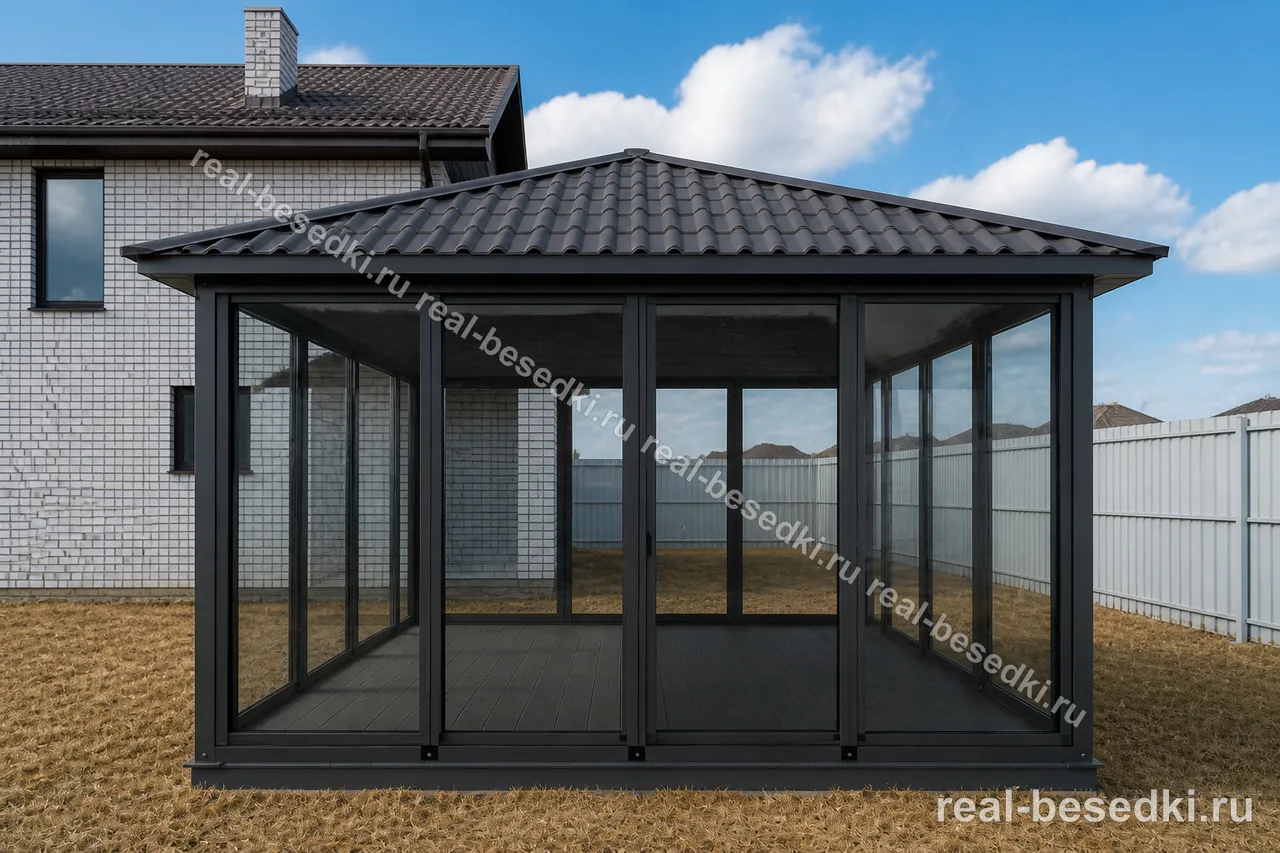

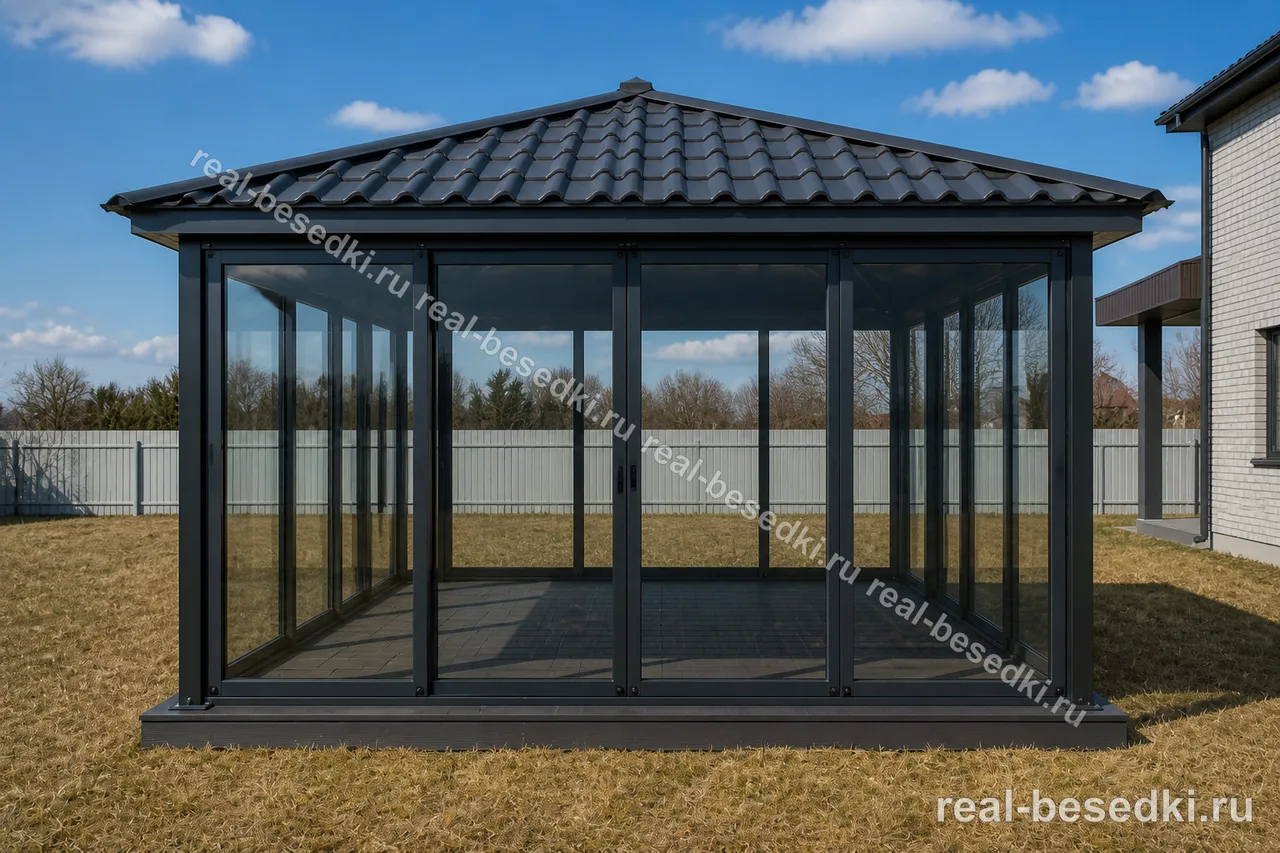

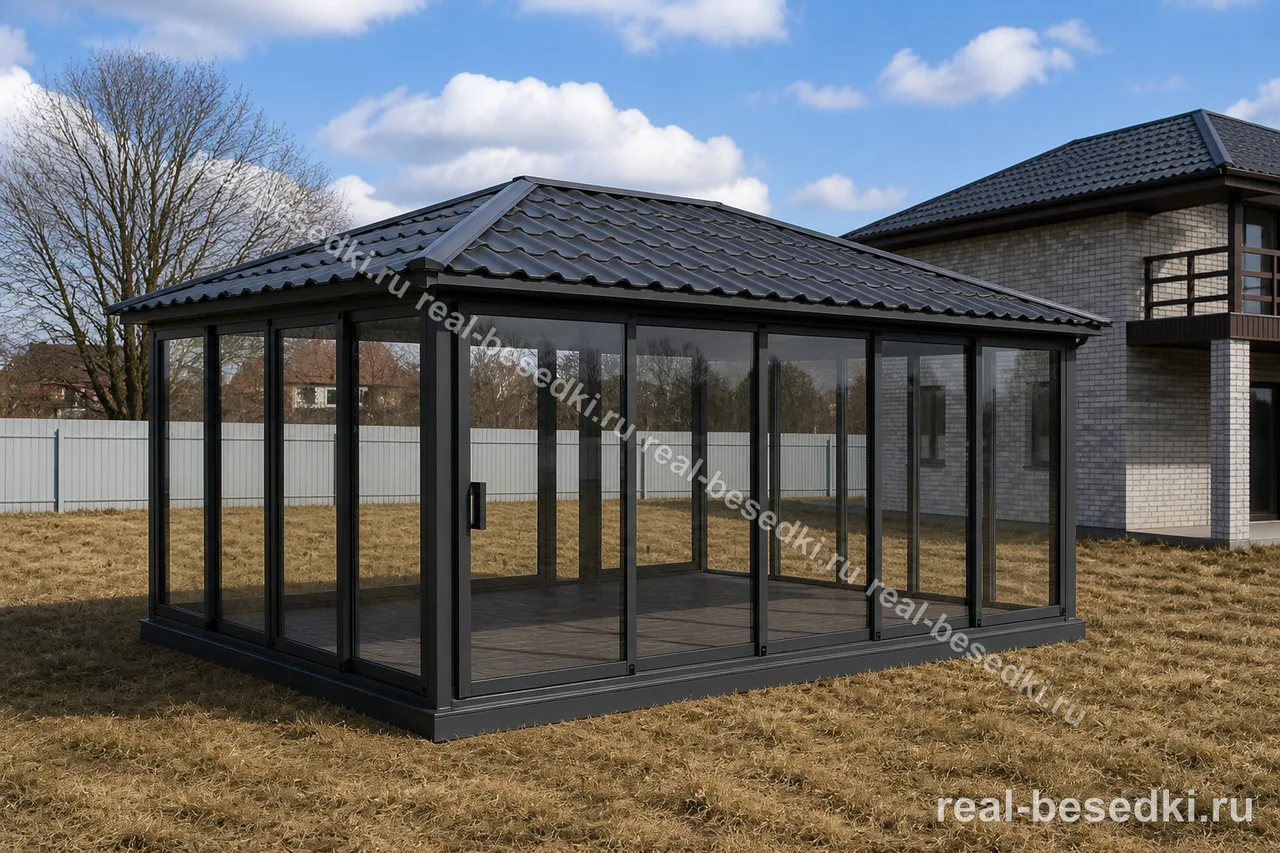

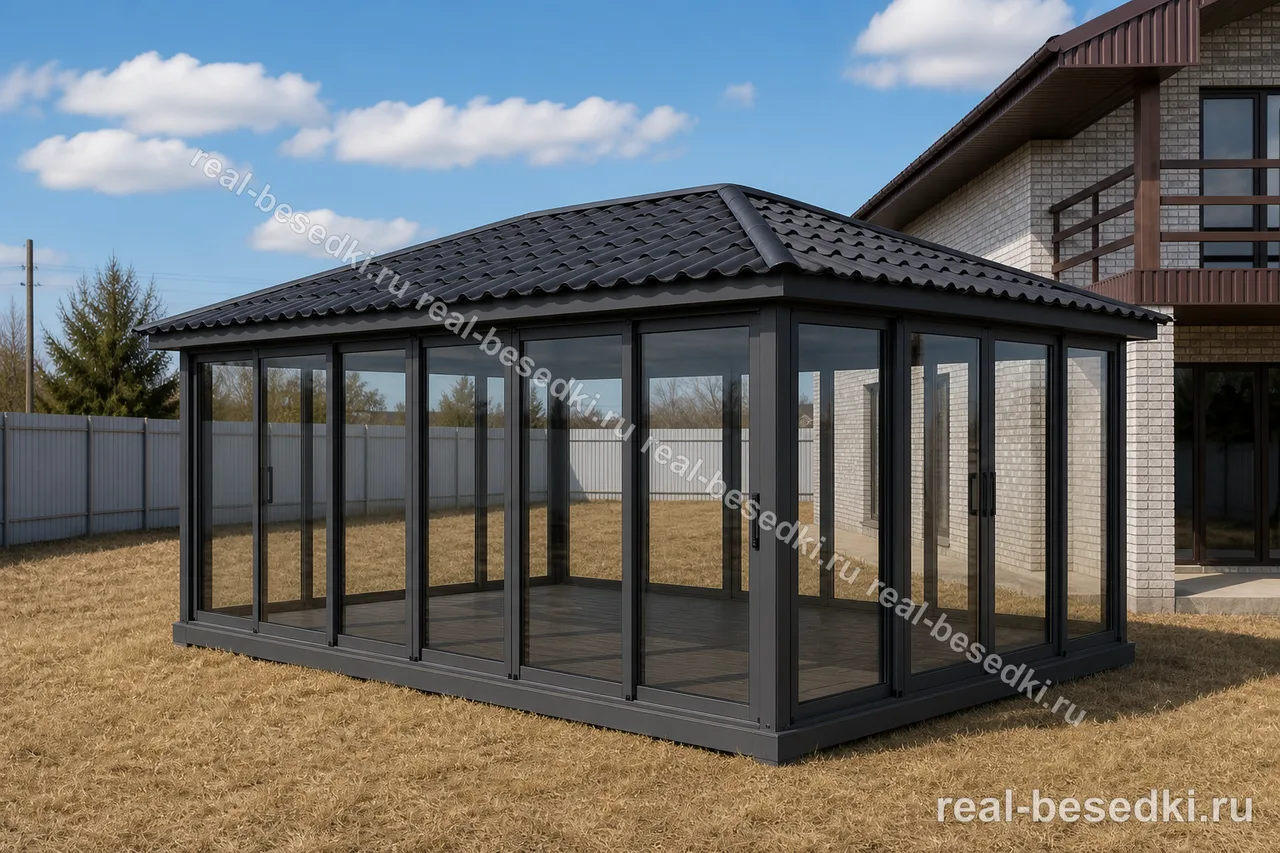

Закрытая беседка с раздвижным остеклением, серия «Панорама», артикул B-27. Каркас сталь 80×80×3 мм на болтовых соединениях, RAL 7016 графит. План 6×4 м, высота по коньку 3 м. Стены высотой 2 м — раздвижные двухслойные стеклопакеты: на сторонах 6 м — по 6 створки, на сторонах 4 м — по 4 створки (модули 1 м). Кровля — металлочерепица над графитовой фанерой (утепление и шумозащита). Пол — из влагостойкой нескользящей фанеры в базе (ДПК — опция). Порошковое окрашивание. Монтаж на фундамент или винтовые сваи.
Технические характеристики
- Вентиляция
- Естественный стек холодного контура: приток низ тыла, вытяжка в софите высокого фасада. Не приточка и не дымоудаление.
- Артикул
- B-27
- Материал
- Металл, стеклопакеты, пол из влагостойкой нескользящей фанеры в базе (ДПК — опция)
- Размер
- 6×4×3 м
- Кровля
- Металлочерепица S-волна, вальма, графит RAL 7016
- Пол
- Влагостойкая нескользящая фанера в базовой комплектации (ДПК — опция).
- Монтаж
- на фундамент или винтовые сваи
- Каркас
- Все каркасы проходят пескоструйную обработку и имеют порошковое окрашивание с использованием цинкосодержащего грунта.
- Срок изготовления
- от 7 дней
- Срок службы
- более 10 лет
Естественная вентиляция
Холодный остеклённый контур, без мангала. Это стек холодного лофта от конденсата — не приточная установка и не дымоудаление.
Односкатка высокая с фасада, сток назад. Холодный воздух заходит снизу в глухую стену С21, проходит глубину павильона, нагревается и уходит в софит высокого свеса.
2
Приток низ тыла С21
2
Вытяжка в софите фасада
Ø125
Гильза, колпак вниз
~3,5°
Скат: высокий фасад
Разрез — как идёт воздух
Слева высокий фасад и вытяжка. Справа низкий тыл С21 и приток.
План — куда ставят клапаны
Вход снизу, тыл С21 сверху. Стрелки от двух синих кружков притока к двум вытяжкам у фасада.
| Узел | Где | Как собрано |
|---|---|---|
| Приток Ø125 × 2 | Низ глухой стены С21. Не над розетками и не у щитка. | Диск внутри, колпак с отворотом под задним свесом 65 см. |
| Вытяжка Ø125 × 2 | Решётка в потолке у фасада, те же оси. В стекло не сверлим: верх створки ниже ригеля. | Дальше холодный кровельный зазор и колпак под карнизом высокого свеса. |
Чертежи — «Лофт 8×6» B-63. На других остеклённых и закрытых павильонах тот же стек: приток снизу сзади, вытяжка сверху спереди. Оси сверления — по проекту.
от 1 440 000 ₽
Базовая комплектация: каркас, раздвижное остекление по периметру, пол ДПК, кровля. Дополнительные опции — справа.
Комплектация и опции
Базовая цена каркаса — от 1 440 000 ₽. Выберите модификации для расчёта.
Итого: от 1 440 000 ₽
