Павильон остеклённый «10×8»
Модель P-09 · 10,0×8,0×4,2 м
10×8×4,2 м — графит 120×120, вальма С21, стекло в пол

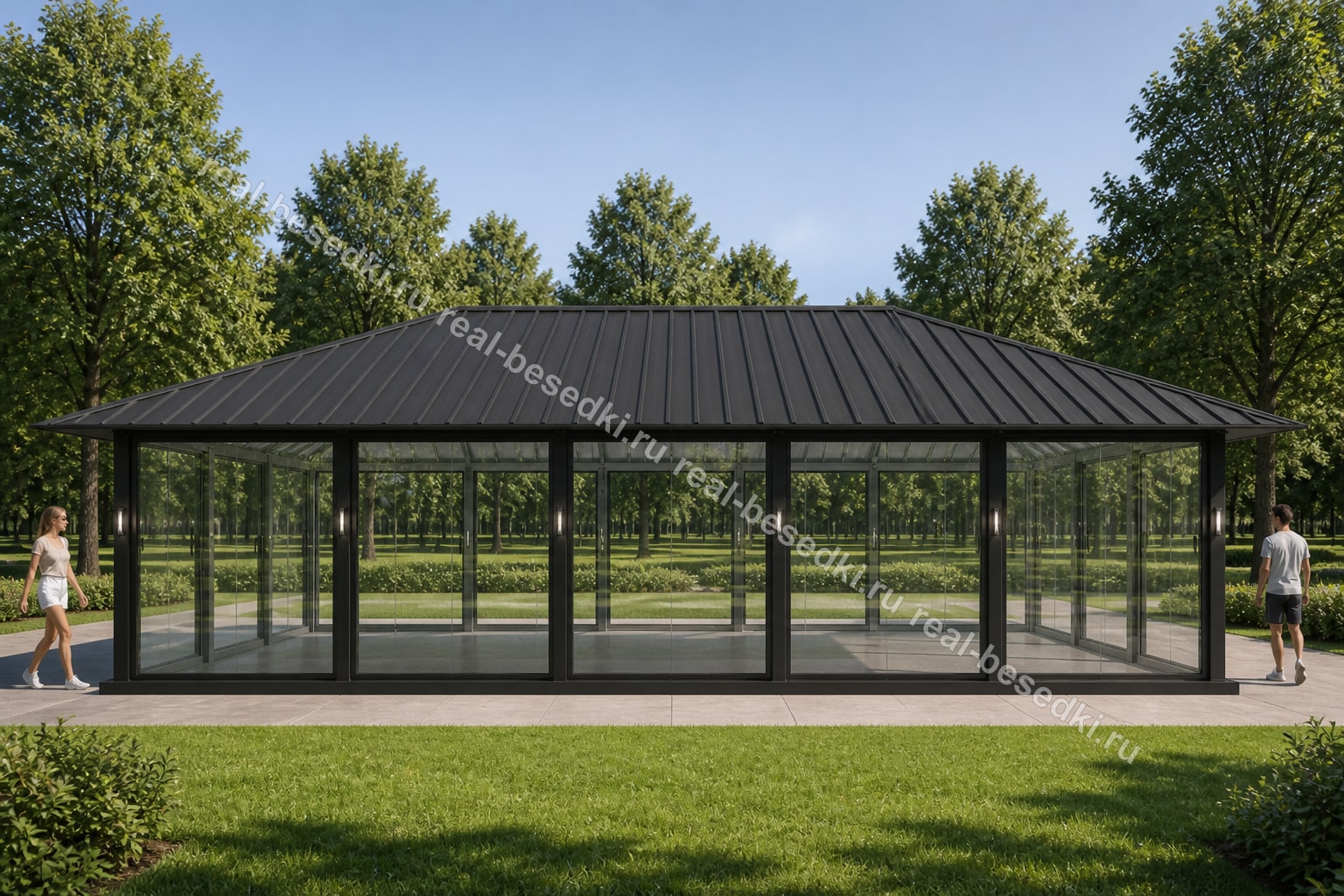

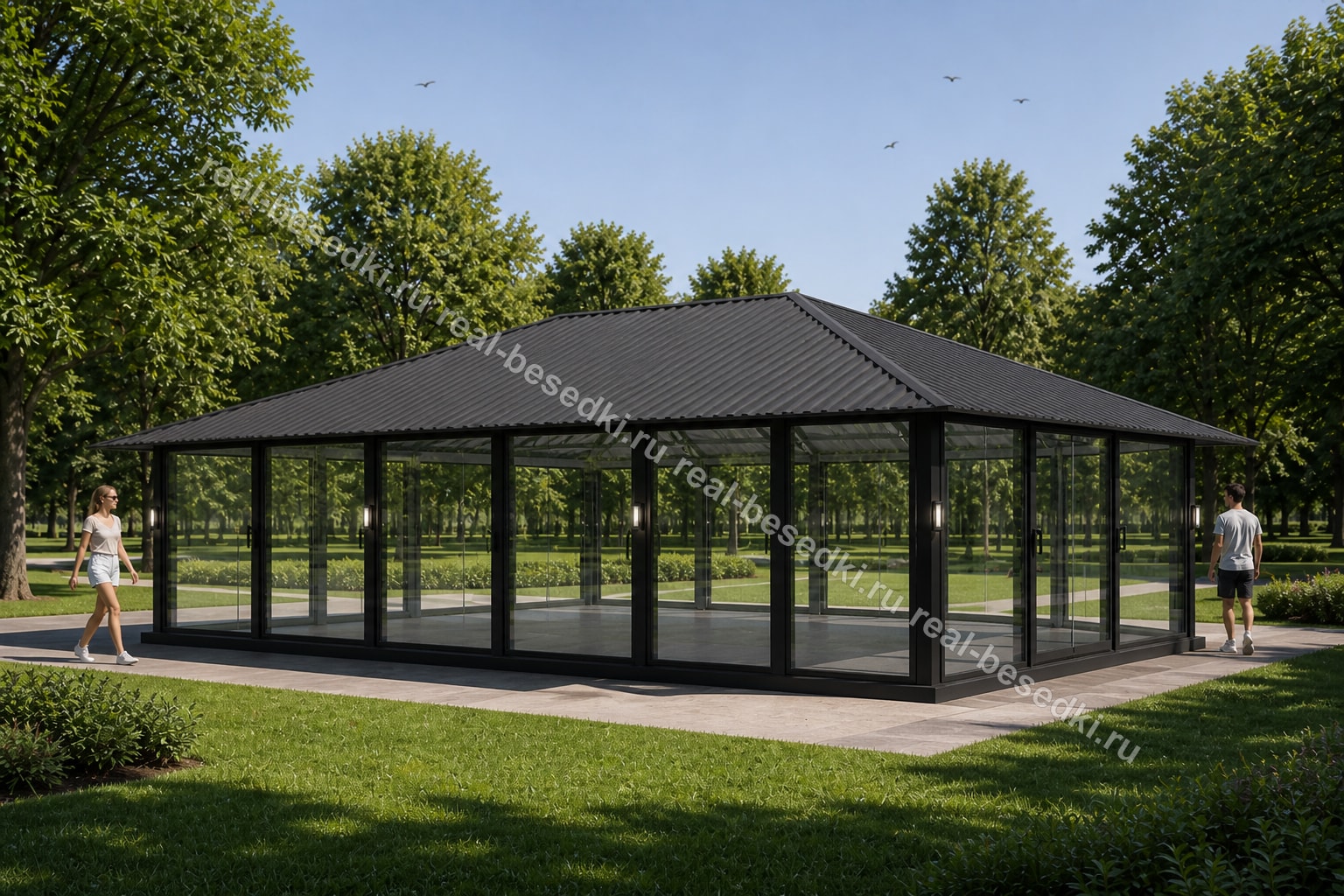

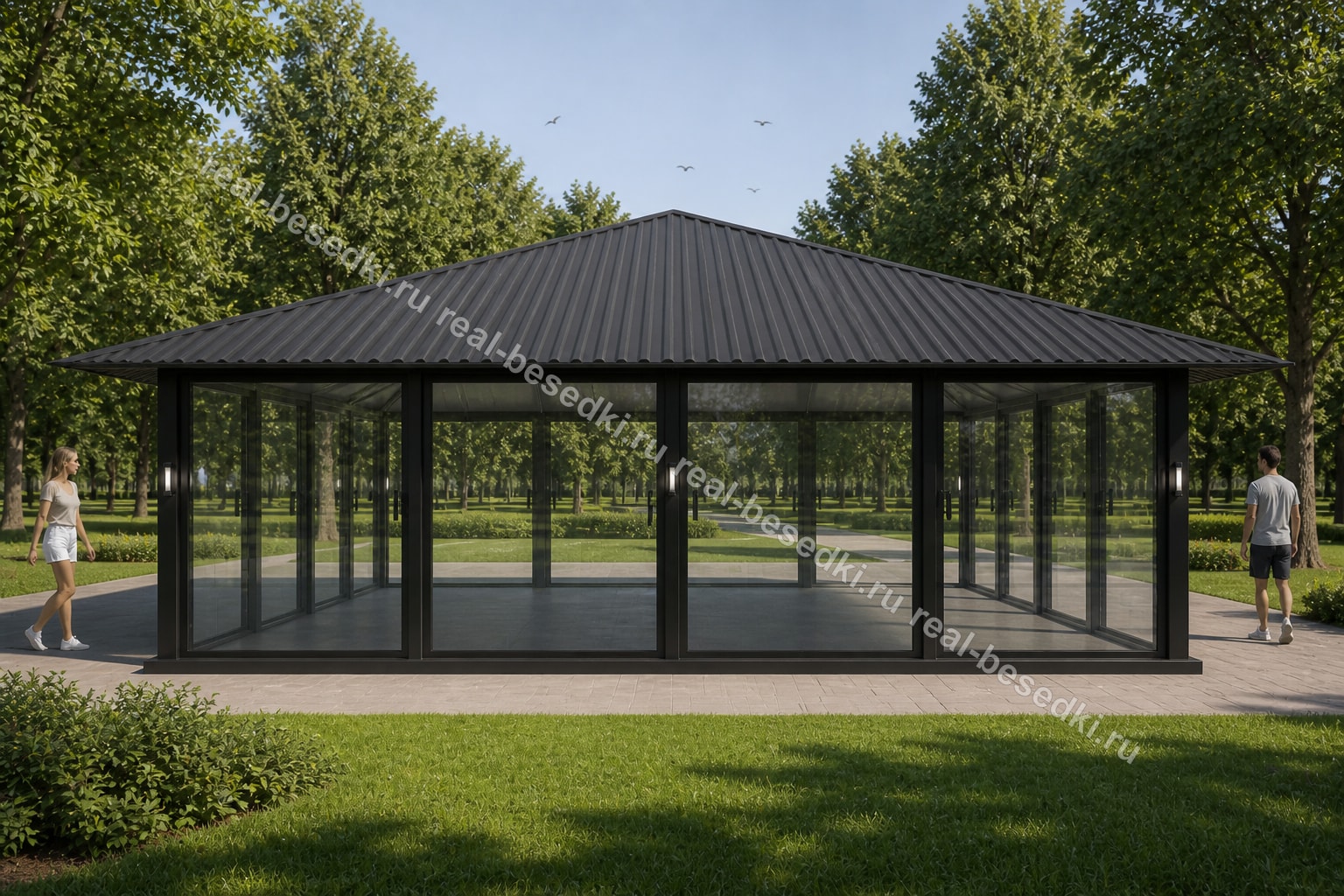

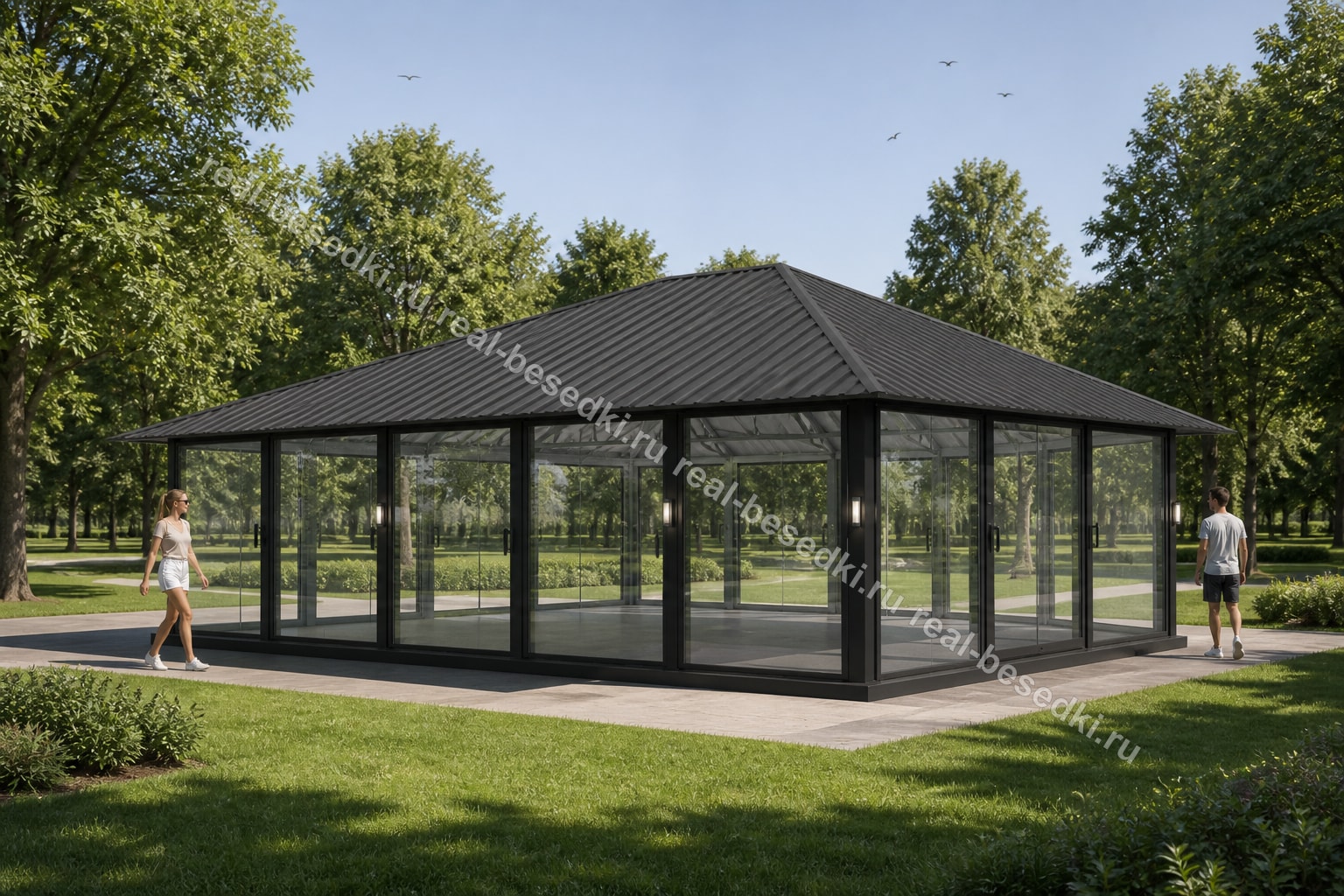

Остеклённый павильон 10,0×8,0×4,2 м. Каркас сталь 120×120 мм, порошок графит RAL 7016, болтовые соединения. Стекло в пол по всему периметру, шаг стоек 2 м. Кровля профнастил С21, четырёхскатная вальма, конёк 4,2 м, карниз 2,5 м, свес 50 см. Подиум 15 см, пол ДПК. Светильники-цилиндры на стойках, LED-лента под карнизом. Ручки на створках. Порошковое окрашивание. Монтаж на площадку, плитку или сваи.
Технические характеристики
- Длина
- 10,0 м
- Глубина
- 8,0 м
- Высота по коньку
- 4,2 м
- Высота карниза
- 2,5 м
- Крыша
- Профнастил С21, четырёхскатная вальма, графит RAL 7016, свес 50 см
- Стены
- Стекло в пол со всех четырёх сторон, шаг 2 м
- Пролёты
- 5 пролётов по 10 м, 4 по 8 м
- Профиль стоек
- 120×120 мм, графит RAL 7016
- Подиум
- 15 см, пол ДПК

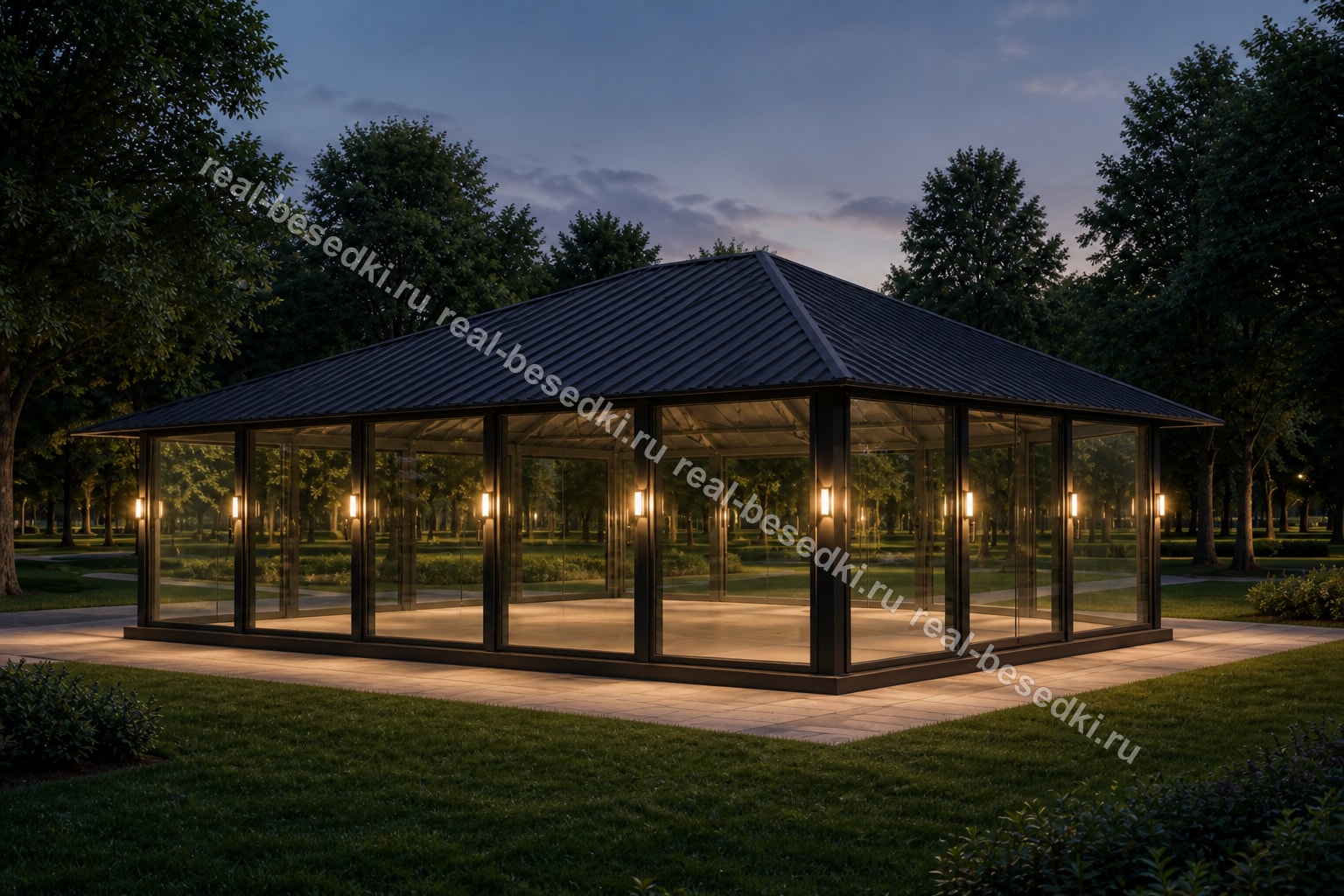

- Освещение
- цилиндры на стойках, LED-лента под карнизом
- Вентиляция
- Естественный стек холодного контура: приток низ тыла, вытяжка в софите высокого фасада. Не приточка и не дымоудаление.
- Артикул
- P-09
- Материал
- Металл 120×120, стекло, профнастил С21, ДПК
- Размер
- 10,0×8,0×4,2 м
- Кровля
- Профнастил С21, четырёхскатная вальма, графит RAL 7016, свес 50 см
- Пол
- Влагостойкая нескользящая фанера в базовой комплектации (ДПК — опция).
- Монтаж
- на фундамент или винтовые сваи
- Каркас
- Все каркасы проходят пескоструйную обработку и имеют порошковое окрашивание с использованием цинкосодержащего грунта.
- Срок изготовления
- от 7 дней
- Срок службы
- более 10 лет
Естественная вентиляция
Холодный остеклённый контур, без мангала. Это стек холодного лофта от конденсата — не приточная установка и не дымоудаление.
Односкатка высокая с фасада, сток назад. Холодный воздух заходит снизу в глухую стену С21, проходит глубину павильона, нагревается и уходит в софит высокого свеса.
2
Приток низ тыла С21
2
Вытяжка в софите фасада
Ø125
Гильза, колпак вниз
~3,5°
Скат: высокий фасад
Разрез — как идёт воздух
Слева высокий фасад и вытяжка. Справа низкий тыл С21 и приток.
План — куда ставят клапаны
Вход снизу, тыл С21 сверху. Стрелки от двух синих кружков притока к двум вытяжкам у фасада.
| Узел | Где | Как собрано |
|---|---|---|
| Приток Ø125 × 2 | Низ глухой стены С21. Не над розетками и не у щитка. | Диск внутри, колпак с отворотом под задним свесом 65 см. |
| Вытяжка Ø125 × 2 | Решётка в потолке у фасада, те же оси. В стекло не сверлим: верх створки ниже ригеля. | Дальше холодный кровельный зазор и колпак под карнизом высокого свеса. |
Чертежи — «Лофт 8×6» B-63. На других остеклённых и закрытых павильонах тот же стек: приток снизу сзади, вытяжка сверху спереди. Оси сверления — по проекту.
от 4 800 000 ₽
Базовая комплектация: без стен, пол — фанера. Дополнительные опции — в блоке справа.
Комплектация и опции
Базовая цена каркаса — от 4 800 000 ₽. Выберите модификации для расчёта.
Итого: от 4 800 000 ₽
