Павильон остеклённый «20×15»
Модель P-13 · 20,0×15,0×6,0 м
20×15×6,0 м — графит 120×120, двускат, фермы

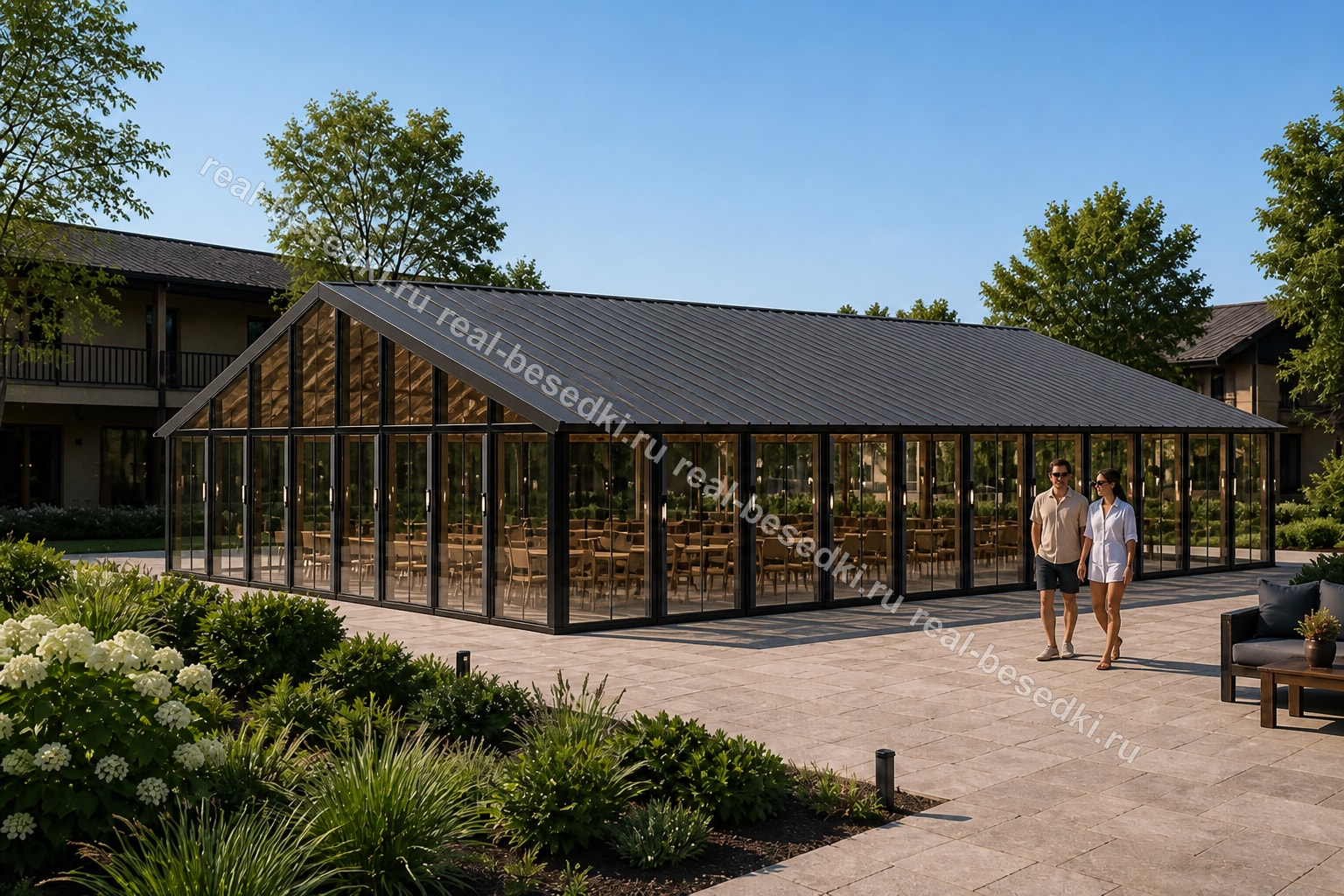

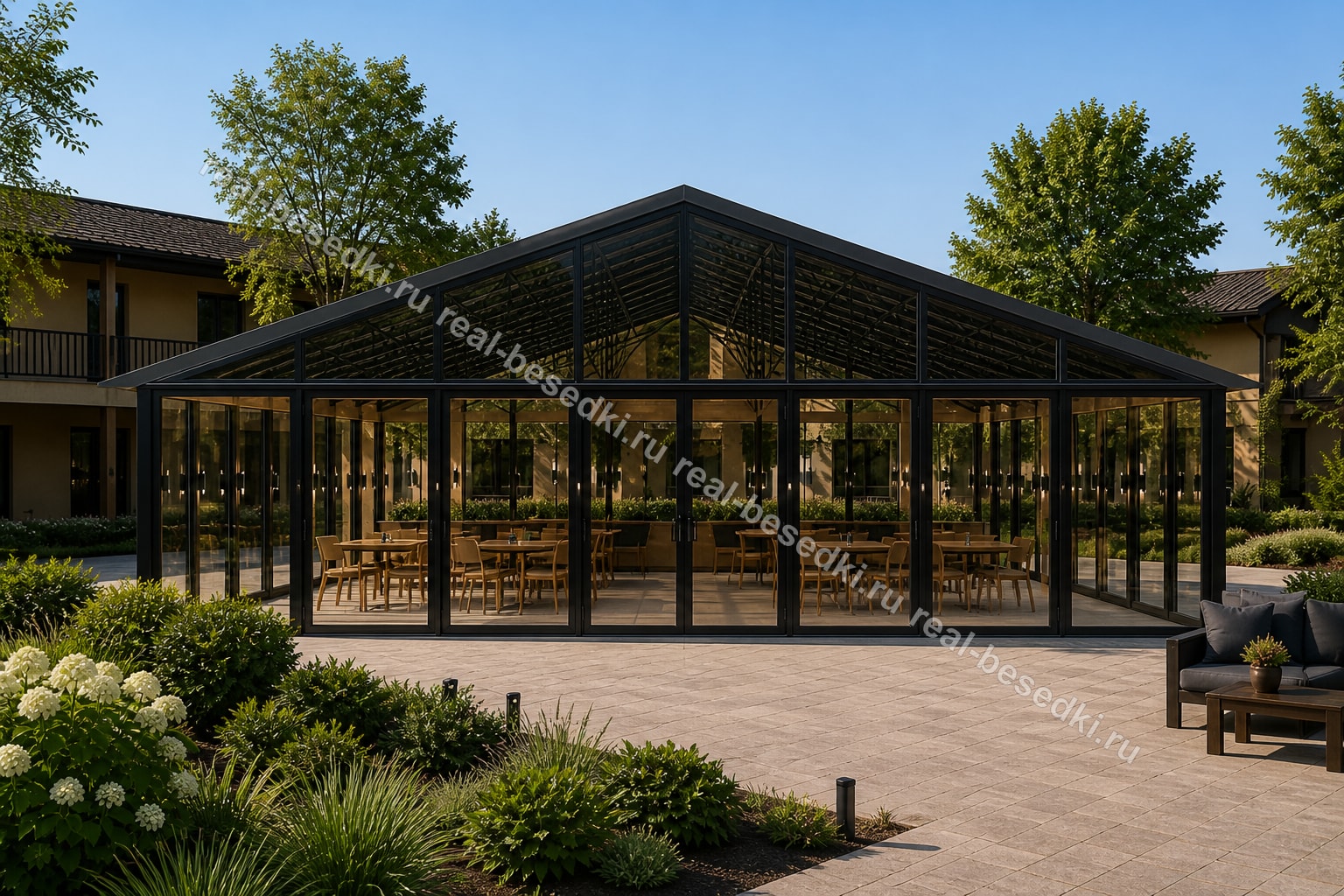

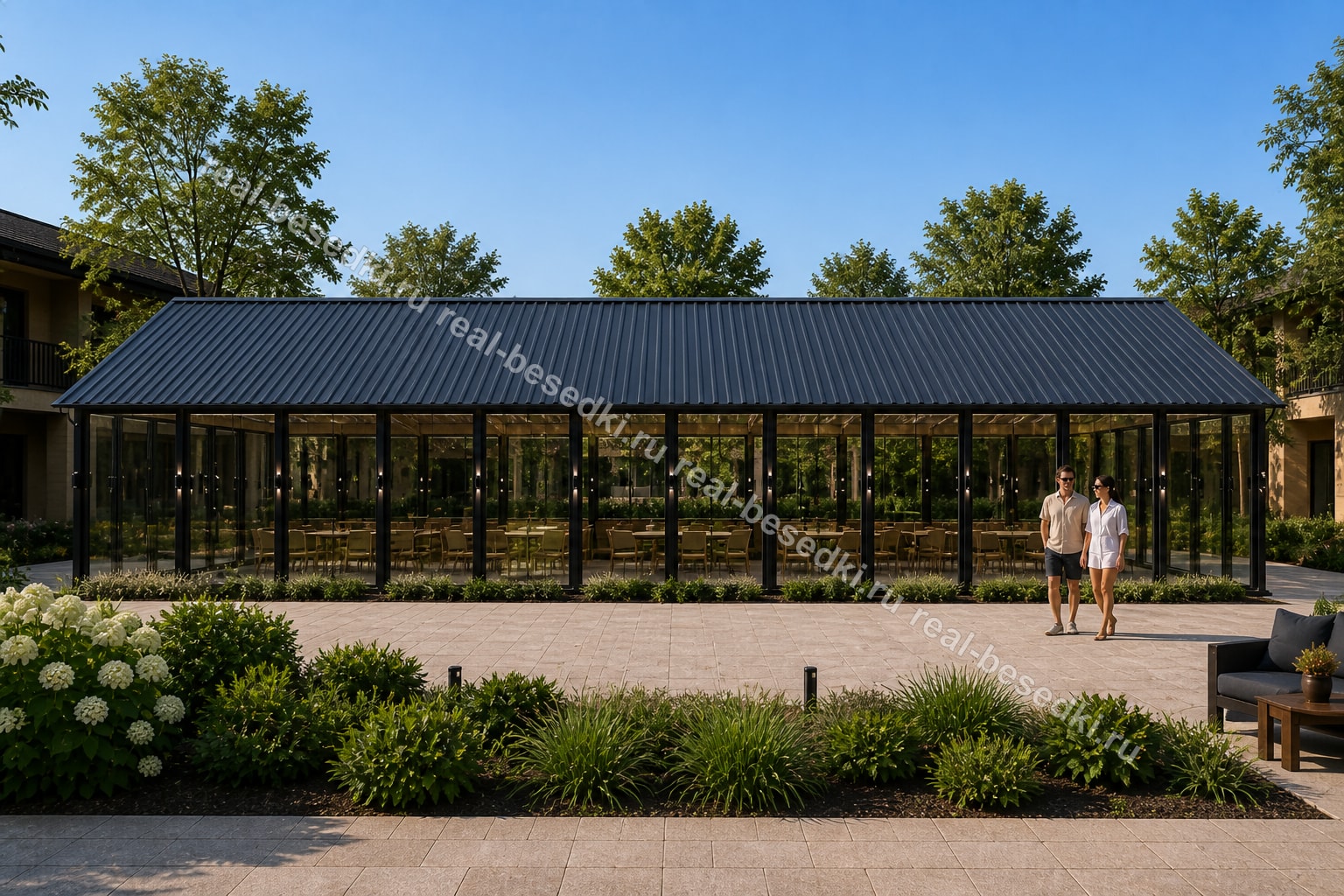

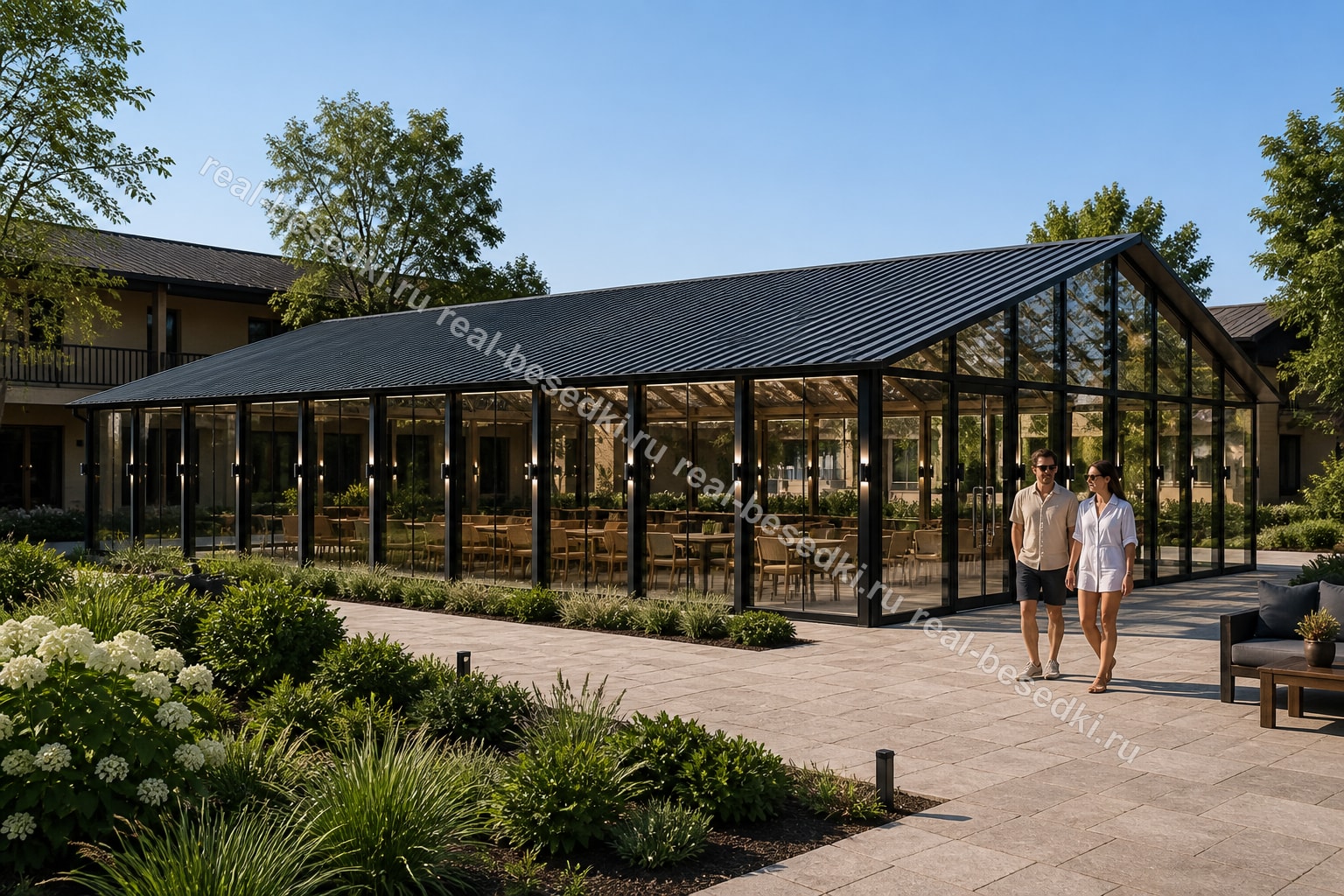

Остеклённый павильон 20,0×15,0×6,0 м. Каркас сталь 120×120 мм, порошок графит RAL 7016. Стекло в пол по периметру, на щипцах стойки идут в конёк, шаг 2 м. Кровля профнастил С21, двускатная, конёк 6,0 м, карниз 3,5 м, свес 50 см. Внутри сварные треугольные фермы из профтрубы. Подиум 15 см, пол ДПК. Светильники на стойках, LED под карнизом, ручки на створках. Порошковое окрашивание. Монтаж на площадку, плитку или сваи.
Технические характеристики
- Длина
- 20,0 м
- Глубина
- 15,0 м
- Высота по коньку
- 6,0 м
- Высота карниза
- 3,5 м
- Крыша
- Профнастил С21, двускатная, графит RAL 7016, свес 50 см
- Стены
- Стекло в пол со всех сторон, щипцы остеклены в конёк
- Пролёты
- 10 пролётов по 20 м, 8 в торце 15 м
- Профиль стоек
- 120×120 мм, графит RAL 7016
- Подиум
- 15 см, пол ДПК

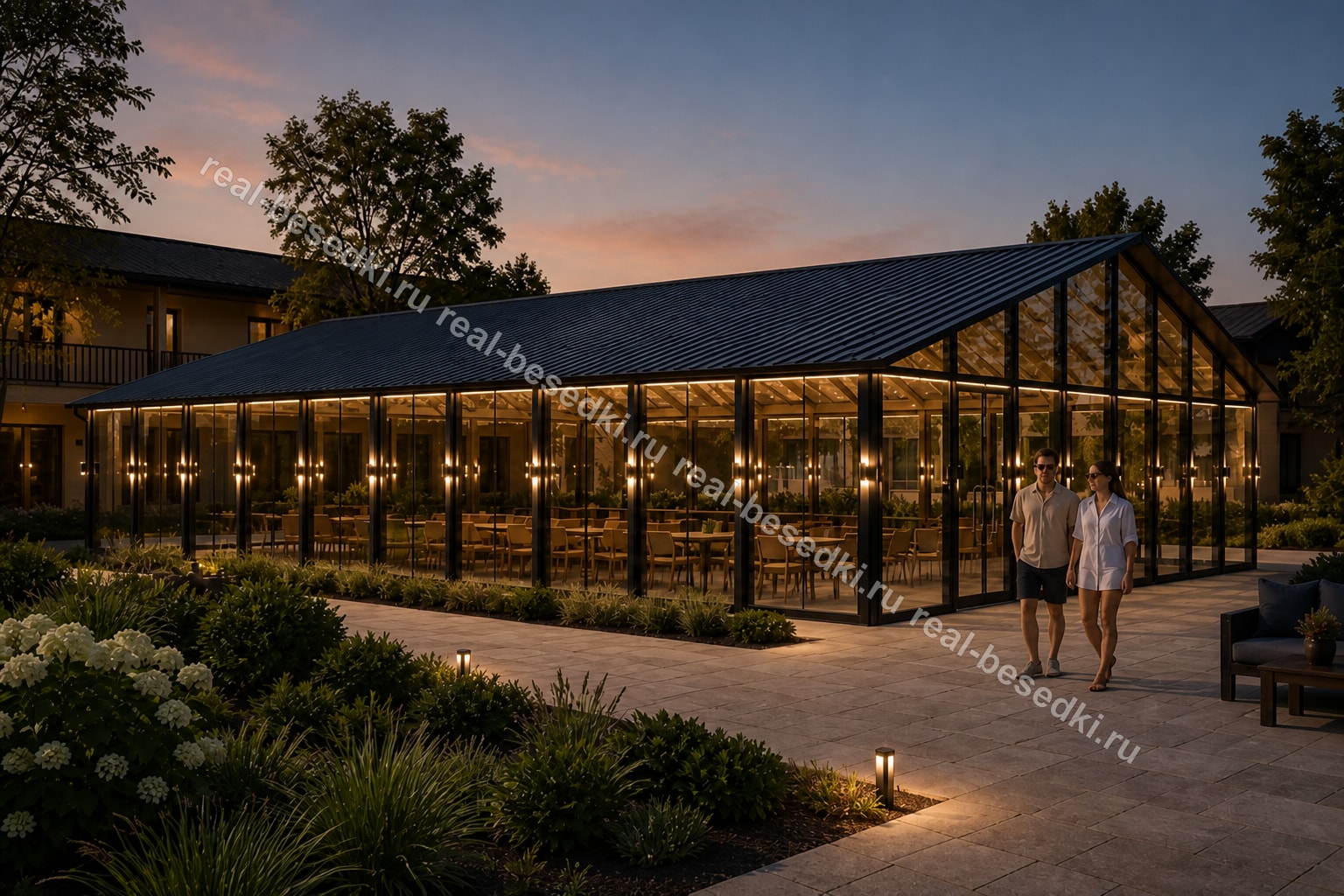

- Освещение
- цилиндры на стойках, LED-лента под карнизом
- Фермы
- сварные треугольные из профтрубы
- Вентиляция
- Естественный стек холодного контура: приток низ тыла, вытяжка в софите высокого фасада. Не приточка и не дымоудаление.
- Артикул
- P-13
- Материал
- Металл 120×120, стекло, профнастил С21, ДПК
- Размер
- 20,0×15,0×6,0 м
- Кровля
- Профнастил С21, двускатная, графит RAL 7016, свес 50 см
- Пол
- Влагостойкая нескользящая фанера в базовой комплектации (ДПК — опция).
- Монтаж
- на фундамент или винтовые сваи
- Каркас
- Все каркасы проходят пескоструйную обработку и имеют порошковое окрашивание с использованием цинкосодержащего грунта.
- Срок изготовления
- от 7 дней
- Срок службы
- более 10 лет
Естественная вентиляция
Холодный остеклённый контур, без мангала. Это стек холодного лофта от конденсата — не приточная установка и не дымоудаление.
Односкатка высокая с фасада, сток назад. Холодный воздух заходит снизу в глухую стену С21, проходит глубину павильона, нагревается и уходит в софит высокого свеса.
2
Приток низ тыла С21
2
Вытяжка в софите фасада
Ø125
Гильза, колпак вниз
~3,5°
Скат: высокий фасад
Разрез — как идёт воздух
Слева высокий фасад и вытяжка. Справа низкий тыл С21 и приток.
План — куда ставят клапаны
Вход снизу, тыл С21 сверху. Стрелки от двух синих кружков притока к двум вытяжкам у фасада.
| Узел | Где | Как собрано |
|---|---|---|
| Приток Ø125 × 2 | Низ глухой стены С21. Не над розетками и не у щитка. | Диск внутри, колпак с отворотом под задним свесом 65 см. |
| Вытяжка Ø125 × 2 | Решётка в потолке у фасада, те же оси. В стекло не сверлим: верх створки ниже ригеля. | Дальше холодный кровельный зазор и колпак под карнизом высокого свеса. |
Чертежи — «Лофт 8×6» B-63. На других остеклённых и закрытых павильонах тот же стек: приток снизу сзади, вытяжка сверху спереди. Оси сверления — по проекту.
от 18 000 000 ₽
Базовая комплектация: без стен, пол — фанера. Дополнительные опции — в блоке справа.
Комплектация и опции
Базовая цена каркаса — от 18 000 000 ₽. Выберите модификации для расчёта.
Итого: от 18 000 000 ₽
